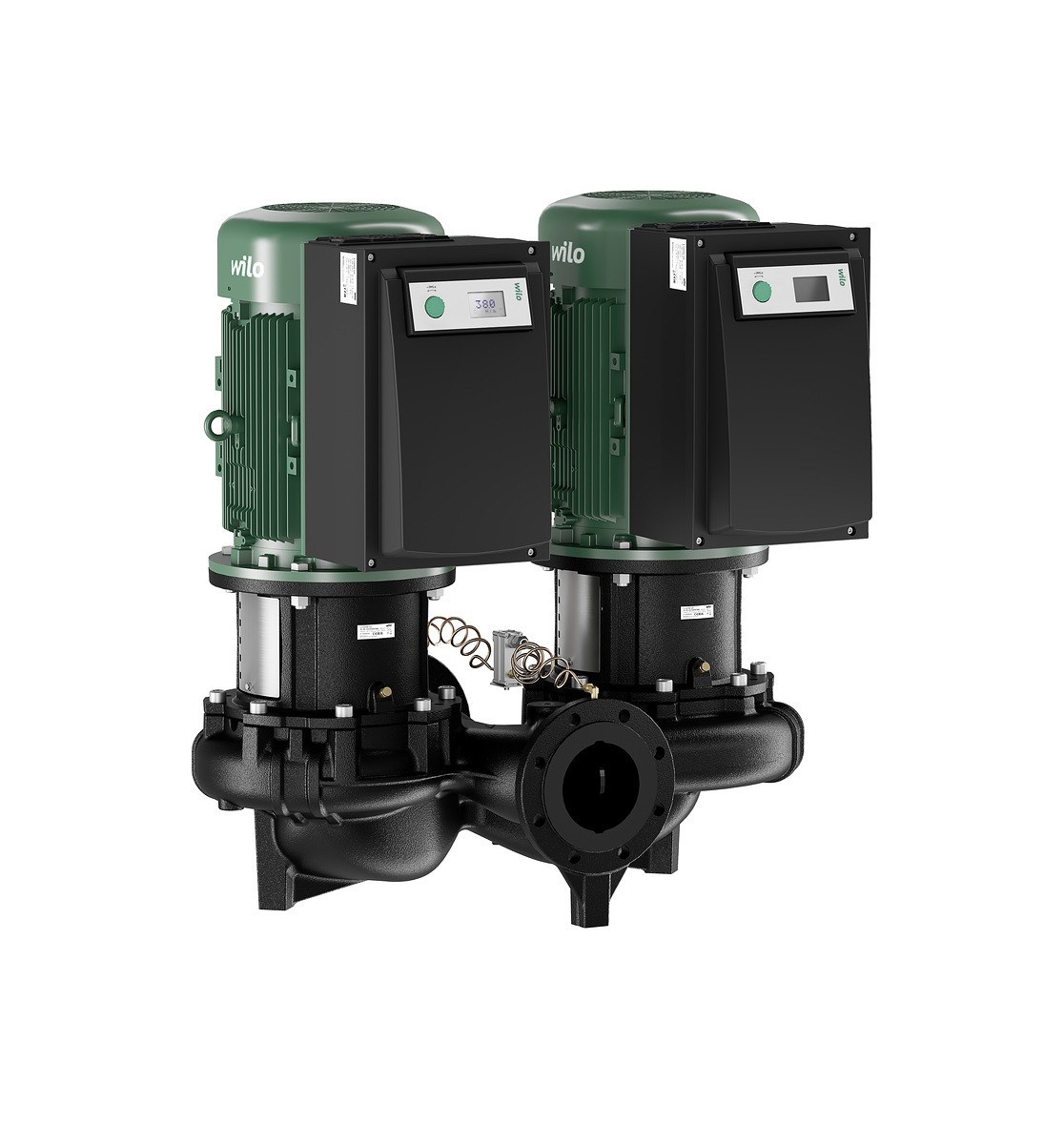

Pompe double Wilo-CronoTwin-DL-E
Description
Pompe double Wilo-CronoTwin-DL-E à moteur ventilé et régulation électronique intégrée. Puissance nominale de 7,5 kW avec adaptation automatique des performances hydrauliques pour une efficacité optimale.
Avantages
- - Adaptation électronique intégrée des performances hydrauliques pour des économies d'énergie significatives.
- - Commande aisée via la technologie du bouton vert et l'écran de contrôle intuitif.
- - Protection intégrale du moteur (PTC) avec déclencheur électronique pour une sécurité accrue.
- - Comportement d'erreur configurable adapté aux besoins spécifiques du chauffage et de la climatisation.
Applications
- - Systèmes de chauffage central et climatisation nécessitant une régulation précise.
- - Installations nécessitant des modes de fonctionnement normal, secours ou marche parallèle.
- - Circulation de fluides dans les réseaux hydrauliques industriels et tertiaires.
Informations techniques
Options
Variante …-R1 sans capteur de pression différentielle Variante …-L1 avec roue en bronze (moyennant supplément) Variante …-L4 avec roue en acier inoxydable (moyennant supplément)
Conception
Pompe double basse pression monocellulaire à un étage en construction Inline avec Volet directionnel Garniture mécanique Raccord à brides Lanterne Accouplement Entraînement avec régulation de vitesse électronique intégrée
Matériaux
Corps de pompe et lanterne : EN-GJL-250 Roue Version standard : EN-GJL-200 Version spéciale : Bronze CuSn 10 Version spéciale : Acier inoxydable 1.4408 Arbre : 1.4122 Garniture mécanique : AQEGG ; autres garnitures mécaniques disponibles sur demande
Accessoires
1 Console avec matériel de fixation pour montage sur socle Bride pleine pour corps de pompe double Moniteur IR, clé IR Module IF PLR pour connexion au convertisseur d'interface/PLR Module IF LON pour connexion au réseau LONWORKS Module IF BACnet Module IF Modbus Module IF CAN Système de régulation VR-HVAC Système de régulation CCe-HVAC Système de régulation SCe-HVAC Capteur de pression différentielle (DDG)
Application
Pompage d'eau de chauffage (selon VDI 2035), d'eau froide ainsi que de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.
Caractéristiques techniques
Plage de température admissible de -20 °C à +140 °C Indice de rendement minimal (MEI) ≥ 0,4 Garniture mécanique pour le pompage d'eau jusqu'à Tmax. = +140 °C. Jusqu'à T ≤ +40 °C, un mélange de glycol de 20 à 40 % du volume est autorisé. Pour les mélanges eau-glycol à teneur en glycol > 40 % jusqu'à max. 50 % du volume et une température du fluide > +40 °C jusqu'à max. +120 °C ou des fluides autres que l'eau, une garniture mécanique alternative est à prévoir. En cas d'utilisation de mélanges eau-glycol, il est généralement recommandé d'utiliser une version S1 avec garniture mécanique correspondante. Alimentation réseau : 3~440 V ±10 %, 50/60 Hz 3~400 V ±10 %, 50/60 Hz 3~380 V -5 % +10 %, 50/60 Hz Respect de la compatibilité électromagnétique sans mesures supplémentaires : Émission d'interférences en environnement résidentiel selon EN 61800-3:2018 Résistance aux interférences en environnement industriel selon EN 61800-3:2018 Classe de protection IP55 Diamètre nominal : DN 40 à DN 200 Pression de service max. : 16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
Spécifications techniques
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-CronoTwin-DL-E
33 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | DN | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|---|
| DL-E40/220-11/2 | — | 94,9 | 65,9 | — | 4 |
| DL-E50/190-11/2 | 50 | 140,8 | 57,5 | 11,3 kW | 8 |
| DL-E50/200-15/2 | 50 | 152,4 | 65,8 | 15,2 kW | 8 |
| DL-E65/150-11/2 | 65 | 208 | 44,7 | 11,1 kW | 8 |
| DL-E65/180-15/2 | 65 | 216,3 | 56,9 | 15,1 kW | 8 |
| DL-E65/190-18,5/2 | 65 | 234,4 | 64 | 18,7 kW | 8 |
| DL-E65/160-15/2 | 65 | 238,2 | 52,1 | 15,2 kW | 8 |
| DL-E80/130-11/2 | 80 | 253,9 | 36,7 | 11,2 kW | 8 |
| DL-E65/200-22/2 | 65 | 263,1 | 71,3 | 21,9 kW | 8 |
| DL-E80/140-15/2 | 80 | 288,9 | 44,1 | 15,2 kW | 8 |
| DL-E100/250-11/4 | 100 | 311,3 | 25,1 | 10,8 kW | 4 |
| DL-E80/150-18,5/2 | 80 | 325,6 | 47,9 | 18,6 kW | 8 |
| DL-E80/160-22/2 | 80 | 343,5 | 50,1 | 21,2 kW | 8 |
| DL-E80/170-22/2 | 80 | 347,7 | 59,5 | 22 kW | 8 |
| DL-E100/120-11/2 | 100 | 357,9 | 26 | 11 kW | 6 |
| DL-E100/130-15/2 | 100 | 408,8 | 33 | 14,6 kW | 4 |
| DL-E125/240-11/4 | 125 | 450,7 | 22,9 | 11,1 kW | 4 |
| DL-E100/165-22/2 | 100 | 452,5 | 47,1 | 21,7 kW | 4 |
| DL-E100/140-18,5/2 | 100 | 479,4 | 38,8 | 18,7 kW | 4 |
| DL-E100/150-22/2 | 100 | 510,7 | 43,1 | 21,9 kW | 4 |
| DL-E125/130-15/2 | 125 | 550,8 | 29,2 | 15,5 kW | 4 |
| DL-E125/250-15/4 | 125 | 572,4 | 27,6 | 14,7 kW | 4 |
| DL-E125/295-18,5/4 | 125 | 615,1 | 32 | 18,6 kW | 4 |
| DL-E150/190-11/4 | 150 | 628,7 | 17,2 | 11,1 kW | 4 |
| DL-E125/305-22/4 | 125 | 650,2 | 35 | 22,1 kW | 4 |
| DL-E125/140-18,5/2 | 125 | 659,8 | 37,1 | 18,7 – 21,4 kW | 8 |
| DL-E150/230-15/4 | 150 | 683,1 | 21,4 | 14,5 kW | 4 |
| DL-E150/200-15/4 | 150 | 707,3 | 19,3 | 14,7 kW | 4 |
| DL-E150/240-18,5/4 | 150 | 739,2 | 24,2 | 17,8 kW | 4 |
| DL-E150/250-22/4 | 150 | 797,6 | 26,3 | 21,7 kW | 4 |
| DL-E200/220-15/4 | 200 | 846,5 | 18,8 | 15,2 kW | 4 |
| DL-E200/230-18,5/4 | 200 | 933 | 21,3 | 18,8 kW | 4 |
| DL-E200/240-22/4 | 200 | 988,3 | 24,1 | 22,1 kW | 4 |
