WiloWilo-CronoTwin-DL-E

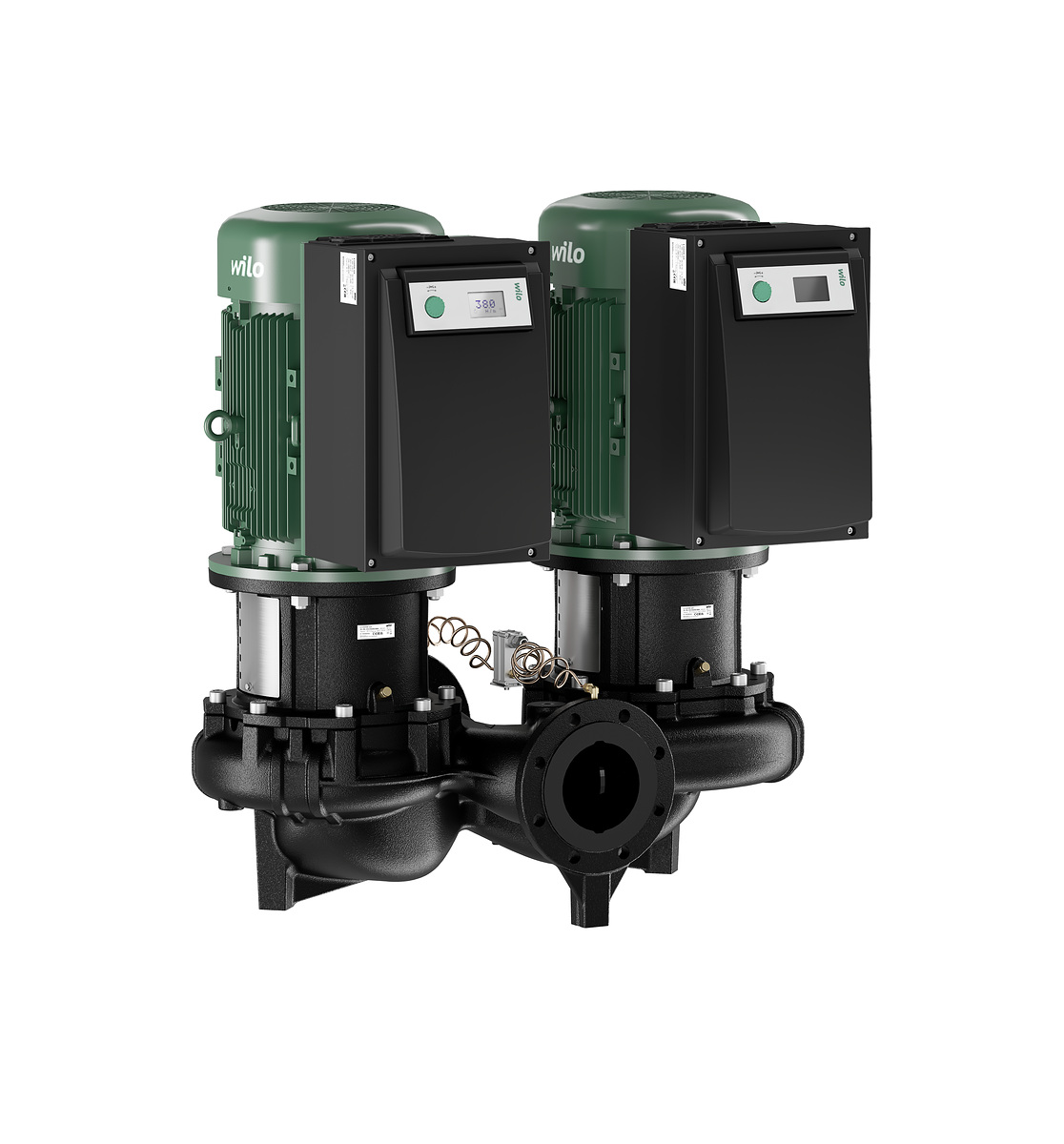

Pompe double Wilo-CronoTwin DL-E 100/120-11/2
Réf.2223020
Réponse sous 24 h ouvréesDébit max
357,9 m³/h
HMT max
26 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Pompe double Wilo-CronoTwin DL-E 11 kW, construction en ligne avec convertisseur de fréquence intégré. DN 100, PN 16, IE4. Régulation Δp-c/Δp-v pour HVAC.
Avantages
- - Convertisseur de fréquence intégré pour régulation électronique précise.
- - Moteur triphasé IE4 haute efficacité avec protection PTC intégrée.
- - Garniture mécanique AQ1EGG adaptée jusqu'à +140 °C.
- - Interface IR et modules IF pour gestion technique centralisée.
- - Écran de pompe pour affichage des données d'exploitation et défauts.
Applications
- - Systèmes de chauffage et climatisation (HVAC).
- - Réseaux d'eau de refroidissement et eau froide.
- - Installation en ligne ou sur socle avec régulation constante.
- - Pompes doubles en mode normal, secours ou marche parallèle.
- - Fluides eau ou mélanges eau-glycol jusqu'à 40 % vol.
Spécifications techniques
L63
36
L125
51,2
L250
56,9
L500
64,2
Roue
Fonte grise
Arbre
Acier inoxydable
L1000
70,4
L2000
67,3
L4000
71,7
Voir toutes les spécifications (50)Réduire
L8000
78,1
Clé IR
Clé IR
Lanterne
5.1301/EN-GJL-250, revêtement cataphorèse (KTL)
Hauteur H
651 mm
Immunité
EN 61800-3
Largeur W
904 mm
Émission
EN 61800-3
Entraxe L0
500 mm
Longueur L
862 mm
Poids net m
366 kg
Poids brut m
405 kg
Corps de pompe
5.1301/EN-GJL-250, revêtement cataphorèse (KTL)
Huile thermique
Version spéciale moyennant supplément
Nombre de pôles
2
Protection moteur
PTC integré
Classe d'isolation
F
Vitesse max. n max
2950 1/min
Courant nominal I N
18,7 A
Alimentation réseau
3~400 V, 50/60 Hz
Note de dimensionnement
16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
Bride côté aspiration DNs
DN 100
Classe de protection moteur
IP55
Puissance absorbée P 1 max
11500 W
Bride côté refoulement DNd
DN 100
Pression de service maximale PN
16 bar
Classe d’efficacité du moteur
IE4
Min. température ambiante T min
0 °C
Puissance nominale du moteur P 2
11 kW
Température ambiante max. T max
40 °C
Eau de chauffage (selon VDI 2035)
oui
Eau de refroidissement/eau froide
oui
Garniture d'étanchéité d'arbre
AQ1EGG
Indice de rendement minimal (MEI)
≥0,4
Température du fluide max. T max
140 °C
Température du fluide min. T min
-20 °C
Modules IF de pompes à moteur ventilé
Module IF LON
Brides pleines pour pompe à moteur ventilé
Bride pleine kit P223-D185 MX kit
Fréquence médiane de la bande d'octaves en Hz
Niveau en dB(A), réf. 1pW
Niveau de pression des bruits aériens (total) L p
80 db(A)
Niveau de puissance des bruits aériens (total) L w
94 db(A)
Mélange eau-glycol (à 20-40 % vol. glycol et température du fluide ≤ 40 °C)
oui
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-CronoTwin-DL-E
33 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | DN | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|---|
| DL-E40/220-11/2 | — | 94,9 | 65,9 | — | 4 |
| DL-E50/190-11/2 | 50 | 140,8 | 57,5 | 11,3 kW | 8 |
| DL-E50/200-15/2 | 50 | 152,4 | 65,8 | 15,2 kW | 8 |
| DL-E65/150-11/2 | 65 | 208 | 44,7 | 11,1 kW | 8 |
| DL-E65/180-15/2 | 65 | 216,3 | 56,9 | 15,1 kW | 8 |
| DL-E65/190-18,5/2 | 65 | 234,4 | 64 | 18,7 kW | 8 |
| DL-E65/160-15/2 | 65 | 238,2 | 52,1 | 15,2 kW | 8 |
| DL-E80/130-11/2 | 80 | 253,9 | 36,7 | 11,2 kW | 8 |
| DL-E65/200-22/2 | 65 | 263,1 | 71,3 | 21,9 kW | 8 |
| DL-E80/140-15/2 | 80 | 288,9 | 44,1 | 15,2 kW | 8 |
| DL-E100/250-11/4 | 100 | 311,3 | 25,1 | 10,8 kW | 4 |
| DL-E80/150-18,5/2 | 80 | 325,6 | 47,9 | 18,6 kW | 8 |
| DL-E80/160-22/2 | 80 | 343,5 | 50,1 | 21,2 kW | 8 |
| DL-E80/170-22/2 | 80 | 347,7 | 59,5 | 22 kW | 8 |
| Pompe double Wilo-CronoTwin DL-E 100/120-11/2 | 100 | 357,9 | 26 | 11 kW | 6 |
| DL-E100/130-15/2 | 100 | 408,8 | 33 | 14,6 kW | 4 |
| DL-E125/240-11/4 | 125 | 450,7 | 22,9 | 11,1 kW | 4 |
| DL-E100/165-22/2 | 100 | 452,5 | 47,1 | 21,7 kW | 4 |
| DL-E100/140-18,5/2 | 100 | 479,4 | 38,8 | 18,7 kW | 4 |
| DL-E100/150-22/2 | 100 | 510,7 | 43,1 | 21,9 kW | 4 |
| DL-E125/130-15/2 | 125 | 550,8 | 29,2 | 15,5 kW | 4 |
| DL-E125/250-15/4 | 125 | 572,4 | 27,6 | 14,7 kW | 4 |
| DL-E125/295-18,5/4 | 125 | 615,1 | 32 | 18,6 kW | 4 |
| DL-E150/190-11/4 | 150 | 628,7 | 17,2 | 11,1 kW | 4 |
| DL-E125/305-22/4 | 125 | 650,2 | 35 | 22,1 kW | 4 |
| DL-E125/140-18,5/2 | 125 | 659,8 | 37,1 | 18,7 – 21,4 kW | 8 |
| DL-E150/230-15/4 | 150 | 683,1 | 21,4 | 14,5 kW | 4 |
| DL-E150/200-15/4 | 150 | 707,3 | 19,3 | 14,7 kW | 4 |
| DL-E150/240-18,5/4 | 150 | 739,2 | 24,2 | 17,8 kW | 4 |
| DL-E150/250-22/4 | 150 | 797,6 | 26,3 | 21,7 kW | 4 |
| DL-E200/220-15/4 | 200 | 846,5 | 18,8 | 15,2 kW | 4 |
| DL-E200/230-18,5/4 | 200 | 933 | 21,3 | 18,8 kW | 4 |
| DL-E200/240-22/4 | 200 | 988,3 | 24,1 | 22,1 kW | 4 |
