WiloWilo-Yonos PICO

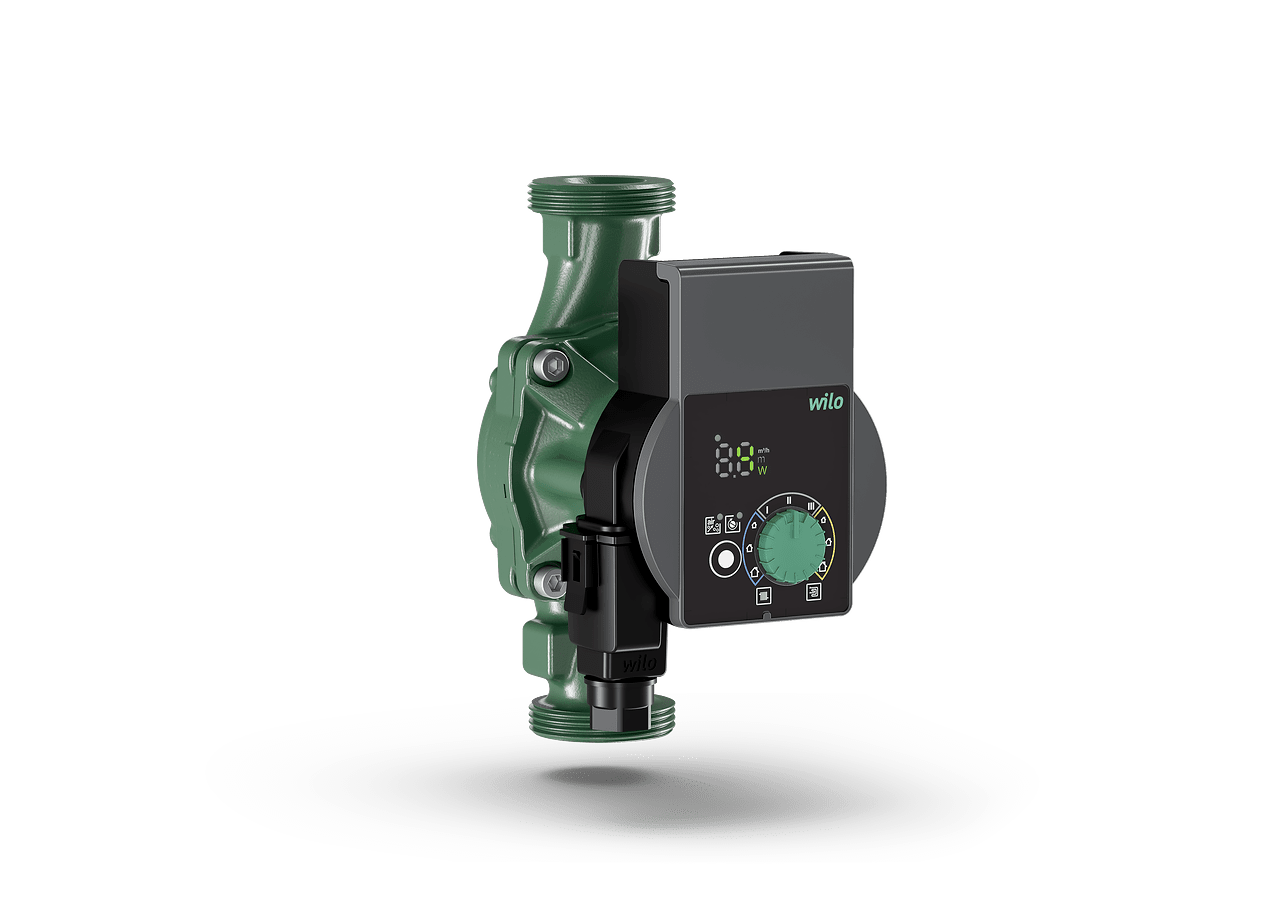

Circulateur Wilo-Yonos PICO 30/1-8
Réf.4215521
Réponse sous 24 h ouvréesDébit max
4,36 m³/h
HMT max
7,636 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Circulateur Wilo-Yonos PICO 30/1-8 haute efficacité avec IEE ≤0,23. Pompe à rotor noyé à variation électronique, débit max 4,4 m³/h et H max 7,6 m.
Avantages
- - Technologie ECM pour rendement énergétique optimal et consommation réduite.
- - Régulation de pression différentielle constante ou variable selon besoin.
- - Affichage LED pour suivi temps réel du débit et de la puissance.
- - Protection moteur intégrée et fonction de dégommage automatique.
- - Installation simplifiée grâce au connecteur Wilo-Connector rapide.
Applications
- - Systèmes de chauffage central et planchers chauffants.
- - Circulation d'eau dans circuits de climatisation.
- - Boucles de distribution d'eau chaude sanitaire.
- - Installations résidentielles et tertiaires à faible débit.
- - Adaptation optimale à la charge thermique du bâtiment.
Spécifications techniques
Roue
PP-GF40
Arbre
Acier inoxydable
Bride
RP 1 1/2 DN 30
Écran
Affichage de segments à LED
Hauteur H
102 mm
Immunité
EN 61000-6-2
Largeur W
143 mm
Émission
EN 61000-6-3
Connecteur
Wilo-Connector
Voir toutes les spécifications (57)Réduire
Entraxe L0
180 mm
Longueur L
180 mm
Poids net m
2,2 kg
Débit Q max
4,4 m³/h
Poids brut m
2,4 kg
Corps de pompe
Fonte grise
Affichage écran
Valeur de consigne Débit réel Puissance absorbée Rapports de défauts (codes d'erreur) Fonction de redémarrage ou de purge activée manuellement
Connecteur coudé
Connecteur coudé
Fonction de purge
Manuel
Anneau à bride RF
Anneau à bride RF 1, PN6
Classe d'isolation
F
Vitesse max. n max
4800 1/min
Vitesse min. n min
500 1/min
Matériau du palier
carbone, imprégné métal
Mode de régulation
Δp-v pour pression différentielle variable Δp-c pour pression différentielle constante Vitesse de rotation constante (3 niveaux de vitesse)
Adaptateur fileté R
Adaptateur fileté R 8, GG
Alimentation réseau
1~230 V ±10%, 50/60 Hz
Classe de protection
IPX4D
Contrôle des pompes
Pompe à variation électronique (pompe à haut rendement)
Filtre à particules
oui
Moteur autoprotégé
oui
Passe-câbles à vis
1 x PG11
Temporisateur SK 601N
Coffret de commande SK 601N
Puissance nominale P 2
58 W
Éléments de commande
Bouton vert
Affichage de l'information
Version de base : écran LED (petit) pour afficher la hauteur manométrique réglée ou le niveau de vitesse réglé.
Homologations et marquages
CE VDE EAC
Coque d'isolation thermique
Accessoires
Hauteur manométrique H max
7,6 m
Puissance absorbée P 1 max
75 W
Puissance absorbée P 1 min
4 W
Connexion électrique rapide
Wilo-Connector
Coquille d'isolation thermique
Coquille d'isolation thermique
Pression de service maximale PN
10 bar
Raccords filetés / adaptateur
Raccord fileté Rp 1¼ x G 2, lot de 48
Min. température ambiante T min
-10 °C
Température ambiante max. T max
40 °C
Température du fluide max. T max
95 °C
Température du fluide min. T min
-10 °C
Compatibilité électromagnétique
EN 61800-3
Description du modèle précédent
Yonos PICO 30/1-8-(ROW)
Référence du modèle précédent
4164020
Indice d'efficacité énergétique (IEE) *
≤0,23
Hauteur d'alimentation minimale à 110 °C
10 m
Hauteur d'alimentation minimale à 50 °C m
0,5 m
Hauteur d'alimentation minimale à 95 °C m
3 m
Température max. du fluide à température ambiante max. de +25 °C T max
95 °C
Température max. du fluide à température ambiante max. de +40 °C T max
95 °C
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-Yonos PICO
12 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|
| YONOS PICO-ZD 25/0,5-6 180 | 1,6 | 6,6 | 0 kW | 1 |
| YONOS PICO-Z 15/0,5-4 130 | 2,4 | 4,3 | 0 kW | 2 |

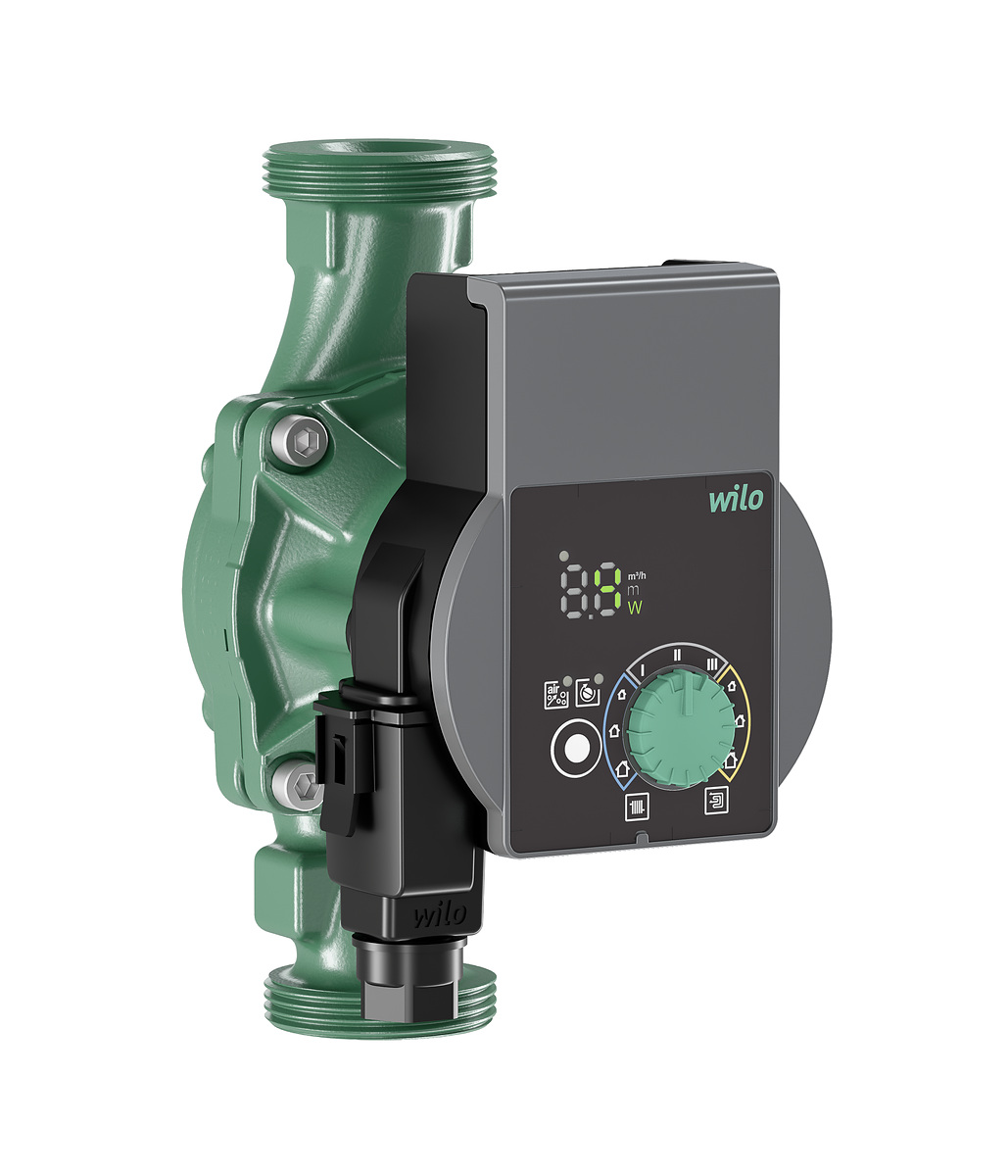

| YONOS PICO 15/1-4 (ROW) | 2,7 | 4,3 | 0 kW | 8 |
| YONOS PICO-Z 20/0,5-4 150 | 3 | 4,4 | 0 kW | 2 |

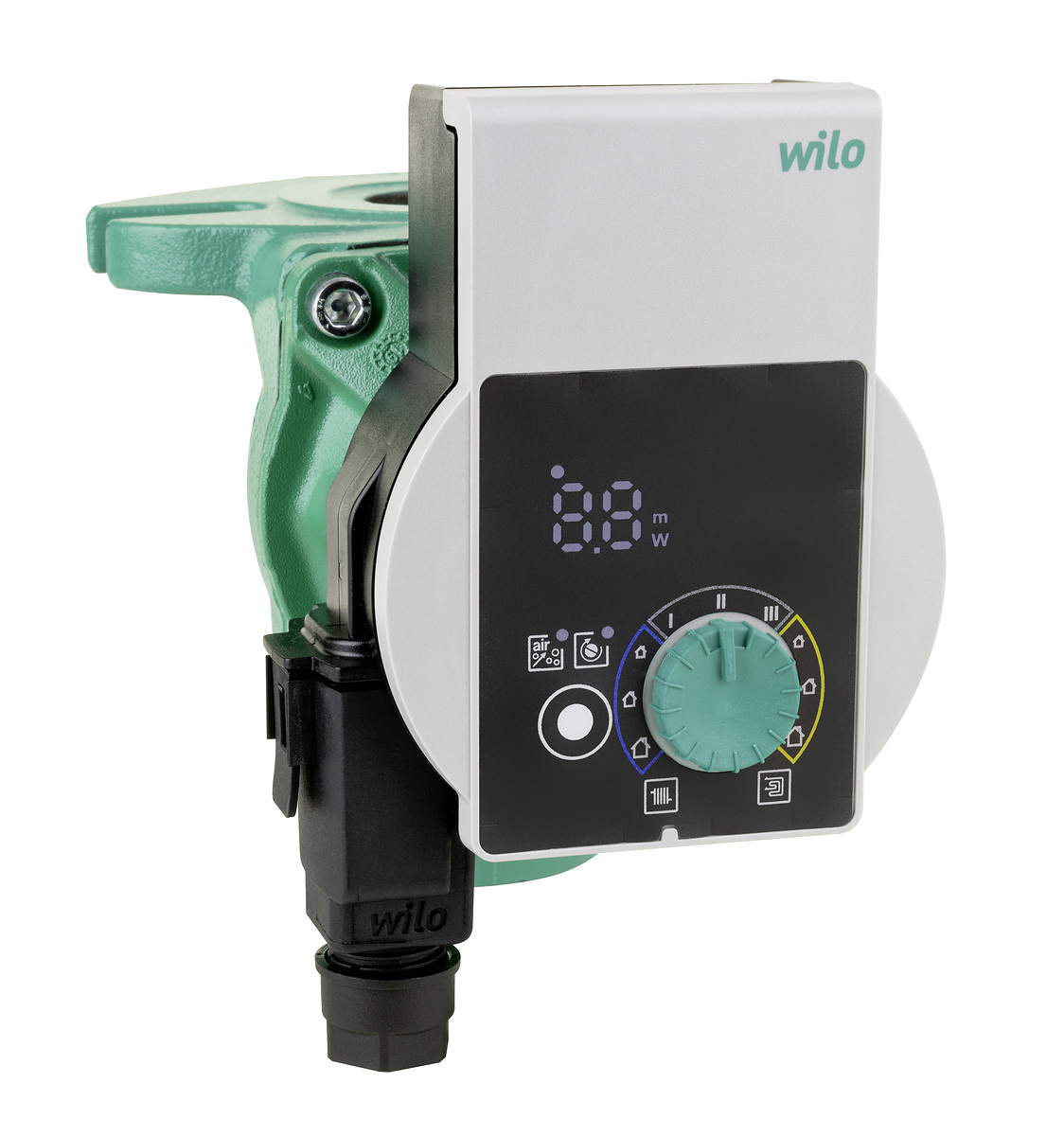

| POLY-Yonos PICO 1-6 | 3 | 5,8 | 0 kW | 1 |
| Yonos PICO-D 30/1-6 | 3,5 | 5,7 | 0 kW | 1 |
| YONOS PICO 15/1-6 (ROW) | 3,6 | 6 | 0 kW | 10 |
| YONOS PICO-Z 20/0,5-6 158 | 3,6 | 6,6 | 0 kW | 2 |
| YONOS PICO-Z 20/0,5-6 150 | 3,7 | 6,6 | 0 kW | 2 |
| YONOS PICO-Z 20/0,5-8 150 | 4,3 | 8,8 | 0,1 kW | 2 |
| Yonos PICO-D 30/1-8 | 4,4 | 7,1 | 0,1 kW | 1 |
| Circulateur Wilo-Yonos PICO 30/1-8 | 4,4 | 7,6 | 0,1 kW | 6 |
