Circulateur Wilo-Yonos MAXO 50/0,5-12 PN 6/10

WiloWilo-Yonos MAXO

Circulateur Wilo-Yonos MAXO 50/0,5-12 PN 6/10

Réf.2120651

Réponse sous 24 h ouvrées

Débit max

31,17 m³/h

HMT max

12,89 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

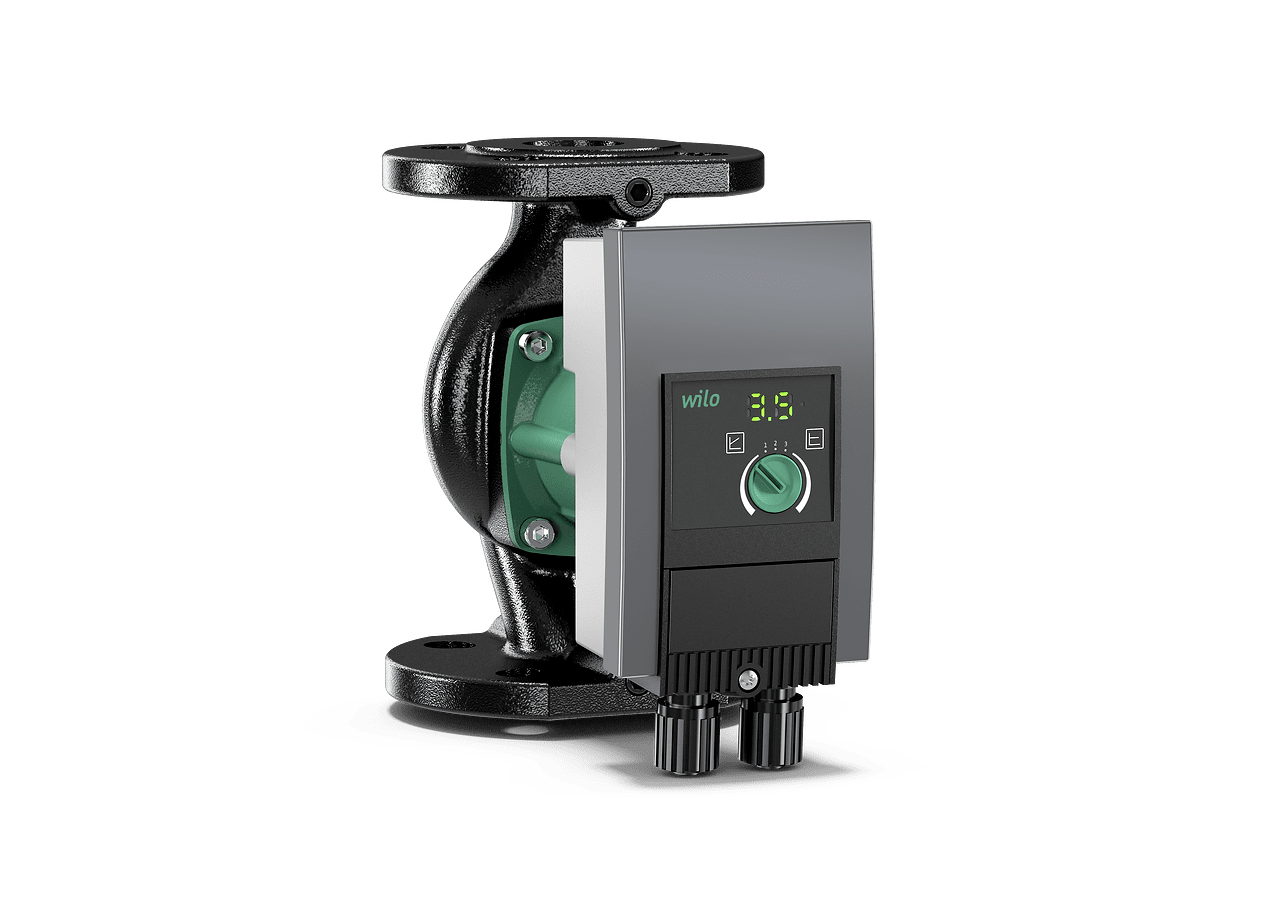

Circulateur Wilo-Yonos MAXO 50/0,5-12 PN 6/10 à rotor noyé et moteur synchrone ECM. Débit maximal de 31,2 m³/h et hauteur manométrique de 12,9 m.

Avantages

- Technologie ECM pour un rendement énergétique optimal et une régulation précise.
- Régulation intégrée Δp-c ou Δp-v pour une adaptation automatique à la charge.
- Affichage LED clair pour le réglage et le diagnostic des défauts.
- Moteur autoprotégé et filtre à particules pour une fiabilité accrue.
- Connexion électrique simplifiée via fiche Wilo dédiée.

Applications

- Systèmes de chauffage central et réseaux de distribution.
- Installations de ventilation et climatisation (CVC).
- Boucles d'eau glacée et circuits de refroidissement.
- Réseaux hydrauliques industriels nécessitant une régulation de pression.
- Installations nécessitant une surveillance centralisée des défauts.

Spécifications techniques

Roue

PPS-GF40

Arbre

Acier inoxydable

Bride

DN 50

SSM :

Report de défauts centralisé (contact à ouverture selon VDI 3814, capacité de charge 1 A, 250 V ~)

Écran

Affichage de segments à LED

Hauteur H

334 mm

Immunité

EN 61800-3 ; 2004+A1 ; 2012 / environnement industriel (C2)

Largeur W

165 mm

Émission

EN 61800-3 ; 2004+A1 ; 2012 / environnement résidentiel (C1)

Voir toutes les spécifications (51)

Entraxe L0

280 mm

Longueur L

292 mm

Poids net m

14,2 kg

Débit Q max

31,2 m³/h

Poids brut m

16,1 kg

Corps de pompe

Fonte grise

Affichage écran

Valeur de consigne Rapports de défauts (codes d'erreur)

Sortie numérique

SSM SSM/SBM (via module accessoire Connect Yonos MAXO)

Classe d'isolation

Entrée numérique

Ext. OFF (via module accessoire Wilo-Connect Yonos MAXO)

Vitesse max. n max

4600 1/min

Vitesse min. n min

950 1/min

Matériau du palier

Carbone, imprégné de résine

Mode de régulation

Δp-v pour pression différentielle variable Δp-c pour pression différentielle constante Vitesse de rotation constante (3 niveaux de vitesse)

Alimentation réseau

1~230 V ±10%, 50/60 Hz

Classe de protection

IPX4D

Contrôle des pompes

Pompe à variation électronique (pompe à haut rendement)

Filtre à particules

oui

Moteur autoprotégé

oui

Passe-câbles à vis

2 x M20x1.5

Courant nominal I max

2,65 A

Courant nominal I min

0,17 A

Puissance nominale P 2

500 W

Module Connect Yonos MAXO

Module Wilo-Connect Yonos MAXO

Affichage de l'information

Version de base : écran LED (petit) pour afficher la hauteur manométrique réglée ou le niveau de vitesse réglé.

Fonction. pompes multiples

Mode de fonctionnement normal/secours (avec module Connect Yonos MAXO)

Homologations et marquages

CE VDE EAC

Coque d'isolation thermique

Accessoires

Hauteur manométrique H max

12,9 m

Puissance absorbée P 1 max

600 W

Puissance absorbée P 1 min

15 W

Connexion électrique rapide

Fiche Wilo

Pression de service maximale PN

10 bar

Min. température ambiante T min

-20 °C

Température ambiante max. T max

40 °C

Température du fluide max. T max

110 °C

Température du fluide min. T min

-20 °C

Indice d'efficacité énergétique (IEE) *

≤0,20

Hauteur d'alimentation minimale à 110 °C

18 m

Hauteur d'alimentation minimale à 50 °C m

5 m

Hauteur d'alimentation minimale à 95 °C m

12 m

Coquille d'isolation thermique Yonos MAXO(-Z)

Coque d'isolation thermique Yonos MAXO(-Z) 50/0,5-9(12)

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-Yonos MAXO

34 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
Yonos MAXO-D 32/0,5-7 PN6/10	—	7,9	7,6	0,1 kW	1
Yonos MAXO 25/0,5-7 PN10	—	8,1	7,5	0,1 kW	6
Yonos MAXO-D 30/0,5-7	—	8,9	7,3	0,1 kW	1

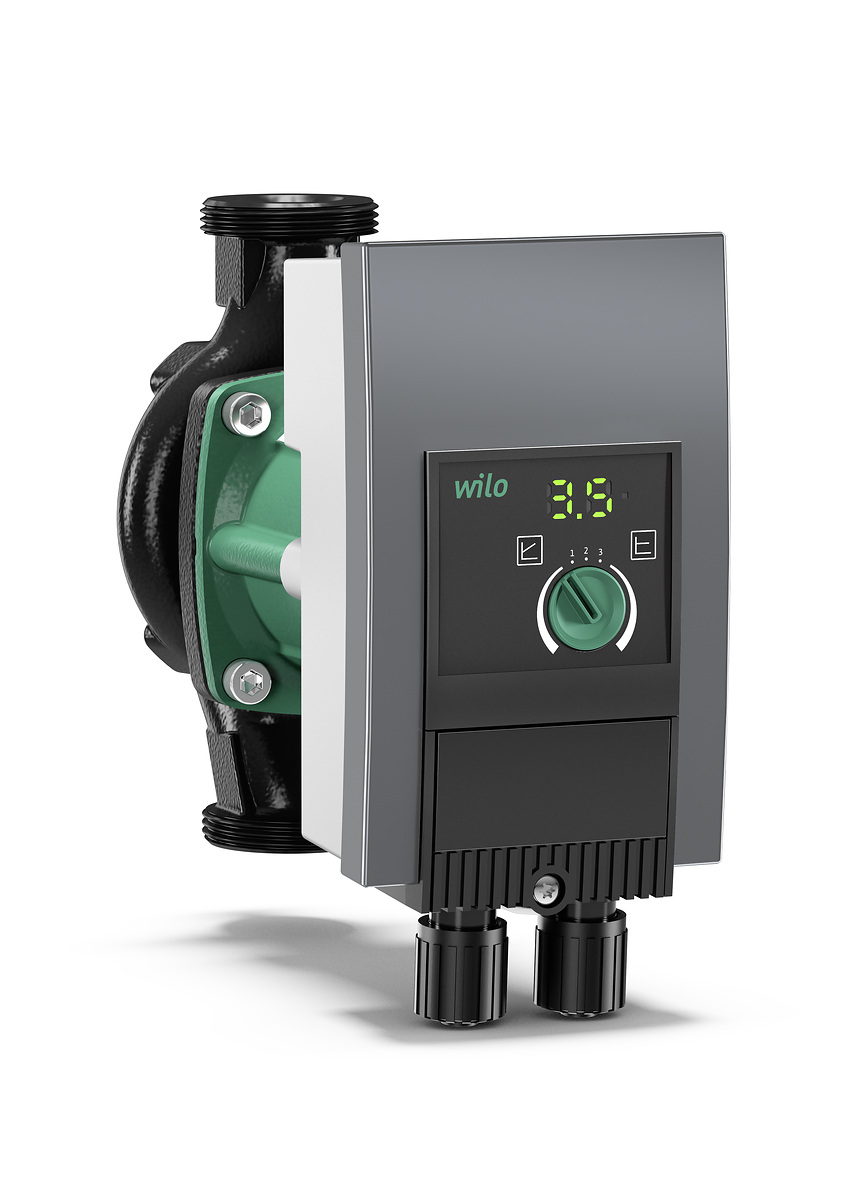

Yonos MAXO 25/0,5-10 PN10	25	9,5	10,9	0,2 kW	5
Yonos MAXO-D 30/0,5-10	—	10,4	10,9	0,2 kW	1
Yonos MAXO 32/0,5-10 PN6/10	—	10,6	10,8	0,2 kW	2
Yonos MAXO 25/0,5-12 PN10	—	11,8	12,1	0,2 – 0,3 kW	5
Yonos MAXO 40/0,5-4 PN6/10	—	12,7	5,5	0,1 kW	2
Yonos MAXO-D 32/0,5-11 PN6/10	—	13,6	9,4	0,3 kW	1
Yonos MAXO 32/0,5-11 PN6/10	—	16,5	9,7	0,3 kW	2
Yonos MAXO-D 40/0,5-8 PN6/10	—	17,7	8,1	0,3 kW	1
Yonos MAXO 40/0,5-8 PN6/10	—	18,1	8,5	0,2 – 0,3 kW	3
Yonos MAXO 50/0,5-8 PN6/10	—	18,3	8,5	0,3 kW	2
Yonos MAXO-Z 32/0,5-16 PN6/10	—	19,1	15,8	0,4 kW	1
Yonos MAXO-D 40/0,5-12 PN6/10	—	22,1	12,4	0,6 kW	1
Yonos MAXO 40/0,5-12 PN6/10	—	24,8	12,6	0,5 – 0,6 kW	3
Yonos MAXO-D 40/0,5-16 PN6/10	—	25,7	17,6	0,8 kW	1
Yonos MAXO 40/0,5-16 PN6/10	—	27,6	17,6	0,7 – 0,8 kW	3
Yonos MAXO-D 50/0,5-9 PN6/10	—	28,7	9,6	0,5 kW	1
Yonos MAXO-D 50/0,5-12 PN6/10	—	28,7	12,1	0,6 kW	1
Yonos MAXO 50/0,5-9 PN6/10	—	29	10,3	0,4 – 0,5 kW	3
Circulateur Wilo-Yonos MAXO 50/0,5-12 PN 6/10	—	31,2	12,9	0,6 kW	2
Yonos MAXO 65/0,5-9 PN6/10	—	32,2	10,1	0,6 kW	2
Yonos MAXO-D 50/0,5-16 PN6/10	—	39,3	16,5	1,3 kW	1
Yonos MAXO-Z 65/0,5-12 PN6/10	—	44,5	11,2	0,7 kW	1
Yonos MAXO 65/0,5-12 PN6/10	—	46,3	11,7	0,8 kW	2
Yonos MAXO 50/0,5-16 PN6/10	—	47,9	16,6	1,1 – 1,3 kW	3
Yonos MAXO-D 80/0,5-6 PN10	—	48,1	6,9	0,8 kW	1
Yonos MAXO 80/0,5-6 PN10	—	50,9	7,1	0,8 kW	2
Yonos MAXO-D 65/0,5-16 PN6/10	—	53	17,1	1,5 kW	1
Yonos MAXO-D 65/0,5-12 PN6/10	—	53	11,6	0,8 kW	1
Yonos MAXO 65/0,5-16 PN6/10	—	57,3	17,2	1,2 – 1,5 kW	3
Yonos MAXO-D 80/0,5-12 PN10	—	61,1	13	1,6 kW	1

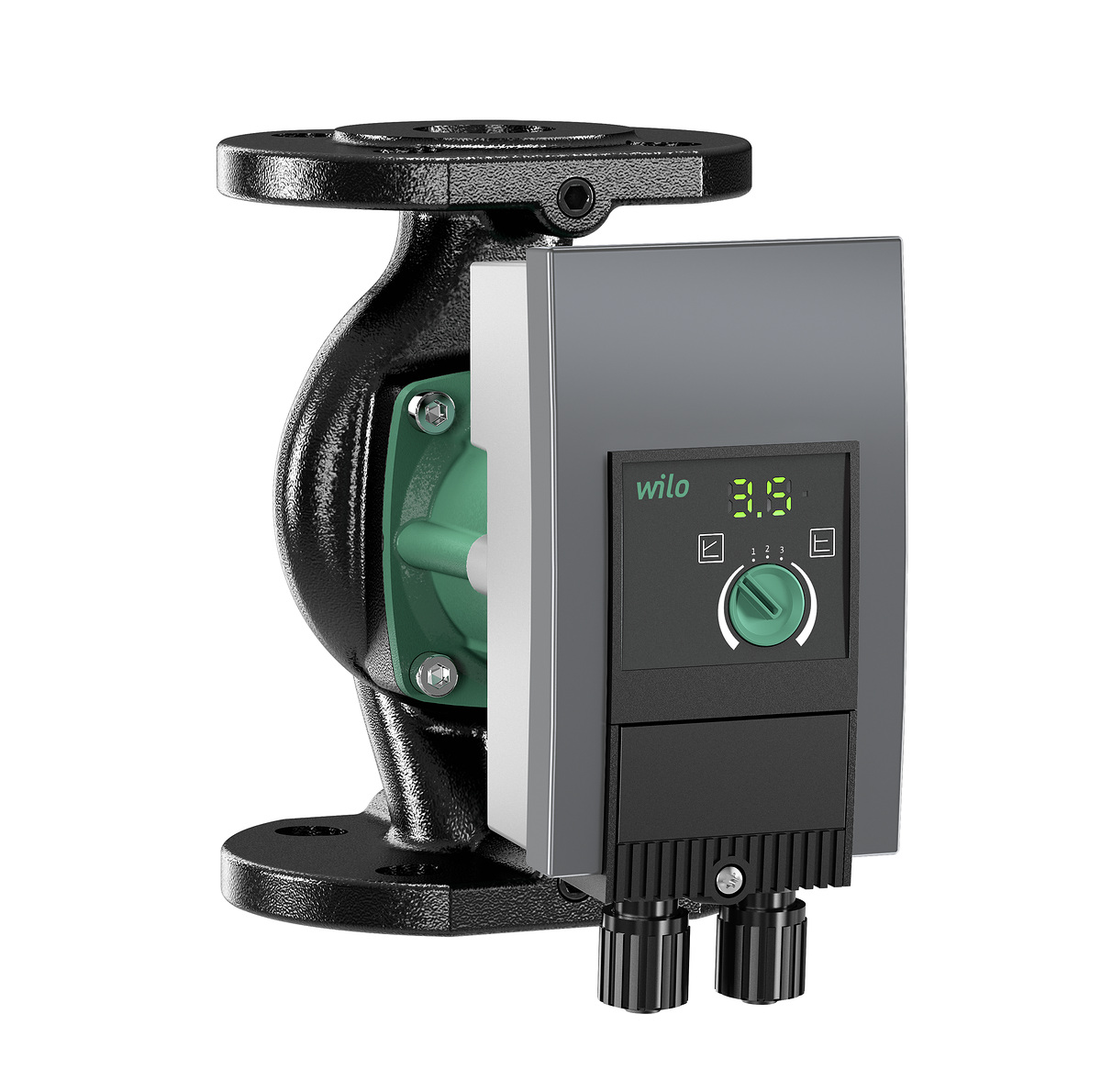

Yonos MAXO 100/0,5-12 PN10	—	63,3	13,6	1,6 kW	4
