Circulateur Wilo-Yonos MAXO 25/0,5-10 PN 10

WiloWilo-Yonos MAXO

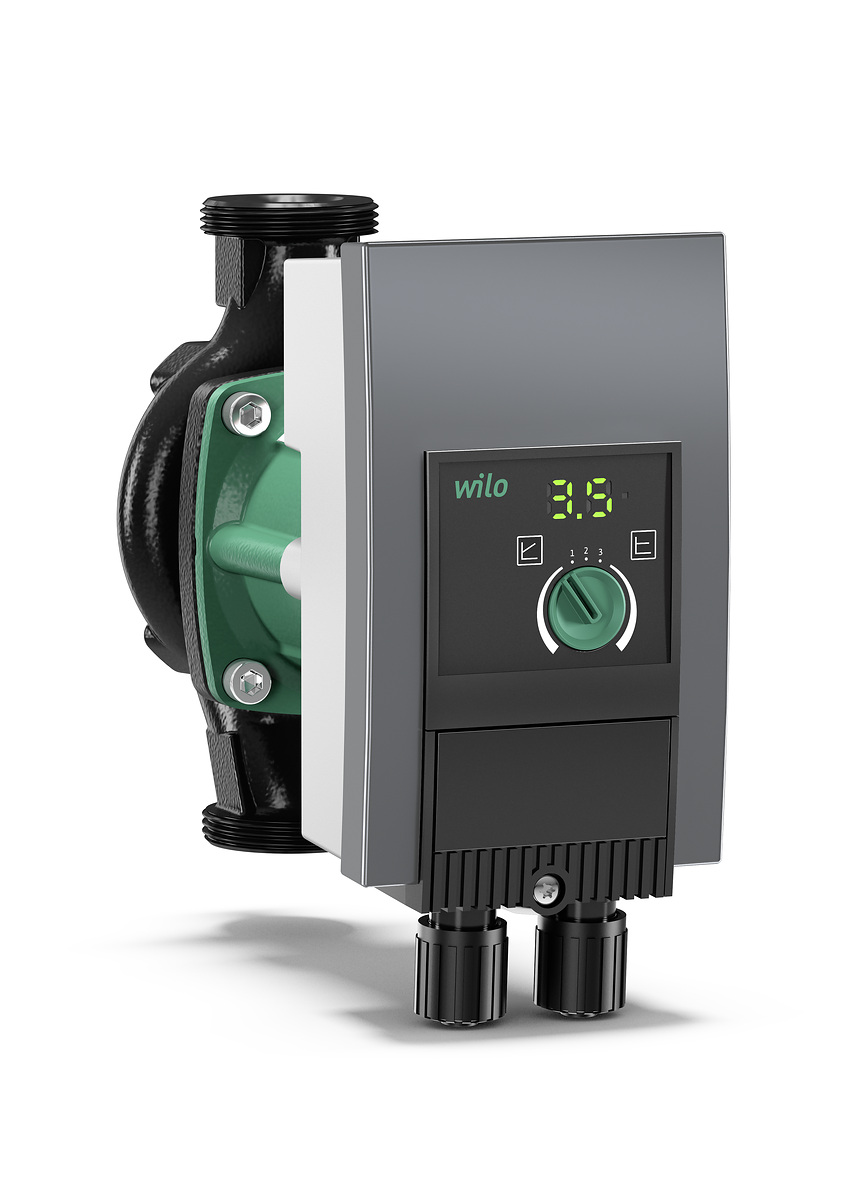

Circulateur Wilo-Yonos MAXO 25/0,5-10 PN 10

Réf.2120640

Réponse sous 24 h ouvrées

Débit max

9,522 m³/h

HMT max

10,92 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Circulateur Wilo-Yonos MAXO 25/0,5-10 PN 10 à rotor noyé et moteur synchrone ECM. Débit maximal de 9,5 m³/h et hauteur manométrique de 10,9 m. Conçu pour le chauffage, la ventilation et la climatisation avec régulation électronique intégrée.

Avantages

- Moteur synchrone ECM assurant un rendement énergétique élevé et une consommation réduite.
- Régulation de puissance électronique intégrée pour une adaptation optimale de la charge.
- Modes de régulation présélectionnables : pression différentielle constante (Δp-c) ou variable (Δp-v).
- Affichage LED clair pour la valeur de consigne et le diagnostic des messages d'erreur.
- Contact de rapport de défauts centralisé conforme à la norme VDI 3814.

Applications

- Systèmes de chauffage central et de climatisation résidentiels ou tertiaires.
- Réseaux de ventilation nécessitant une régulation précise de la pression.
- Circulation d'eau chaude jusqu'à 110 °C dans les circuits fermés.
- Installations exigeant une faible consommation électrique et un fonctionnement silencieux.
- Adaptation aux contre-brides PN 6 et PN 16 pour une installation flexible.

Spécifications techniques

Roue

PPS-GF40

Arbre

Acier inoxydable

Bride

RP 1 DN 25

SSM :

Report de défauts centralisé (contact à ouverture selon VDI 3814, capacité de charge 1 A, 250 V ~)

Écran

Affichage de segments à LED

Hauteur H

224 mm

Immunité

EN 61800-3 ; 2004+A1 ; 2012 / environnement industriel (C2)

Largeur W

105 mm

Émission

EN 61800-3 ; 2004+A1 ; 2012 / environnement résidentiel (C1)

Voir toutes les spécifications (54)

Entraxe L0

180 mm

Longueur L

203 mm

Poids net m

4,5 kg

Débit Q max

9,5 m³/h

Poids brut m

5,8 kg

Corps de pompe

Fonte grise

Affichage écran

Valeur de consigne Rapports de défauts (codes d'erreur)

Sortie numérique

SSM SSM/SBM (via module accessoire Connect Yonos MAXO)

Anneau à bride RF

Anneau à bride RF 7, PN6

Classe d'isolation

Entrée numérique

Ext. OFF (via module accessoire Wilo-Connect Yonos MAXO)

Vitesse max. n max

4450 1/min

Vitesse min. n min

1000 1/min

Matériau du palier

Carbone graphité

Mode de régulation

Δp-v pour pression différentielle variable Δp-c pour pression différentielle constante Vitesse de rotation constante (3 niveaux de vitesse)

Adaptateur fileté R

Adaptateur fileté R 2, GG

Alimentation réseau

1~230 V ±10%, 50/60 Hz

Classe de protection

IPX4D

Contrôle des pompes

Pompe à variation électronique (pompe à haut rendement)

Filtre à particules

oui

Moteur autoprotégé

oui

Passe-câbles à vis

2 x M20x1.5

Courant nominal I max

1,5 A

Courant nominal I min

0,1 A

Puissance nominale P 2

145 W

Module Connect Yonos MAXO

Module Wilo-Connect Yonos MAXO

Affichage de l'information

Version de base : écran LED (petit) pour afficher la hauteur manométrique réglée ou le niveau de vitesse réglé.

Fonction. pompes multiples

Mode de fonctionnement normal/secours (avec module Connect Yonos MAXO)

Homologations et marquages

CE VDE EAC

Coque d'isolation thermique

Accessoires

Hauteur manométrique H max

10,9 m

Puissance absorbée P 1 max

190 W

Puissance absorbée P 1 min

5 W

Connexion électrique rapide

Fiche Wilo

Pression de service maximale PN

10 bar

Raccords filetés / adaptateur

Raccord fileté Rp 1 x G 1½, lot de 72

Min. température ambiante T min

-20 °C

Température ambiante max. T max

40 °C

Température du fluide max. T max

110 °C

Température du fluide min. T min

-20 °C

Indice d'efficacité énergétique (IEE) *

≤0,20

Hauteur d'alimentation minimale à 110 °C

16 m

Hauteur d'alimentation minimale à 50 °C m

3 m

Hauteur d'alimentation minimale à 95 °C m

10 m

Coquille d'isolation thermique Yonos MAXO(-Z)

Coque d'isolation thermique Yonos MAXO(-Z) 25(30)/0,5-7(10)

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

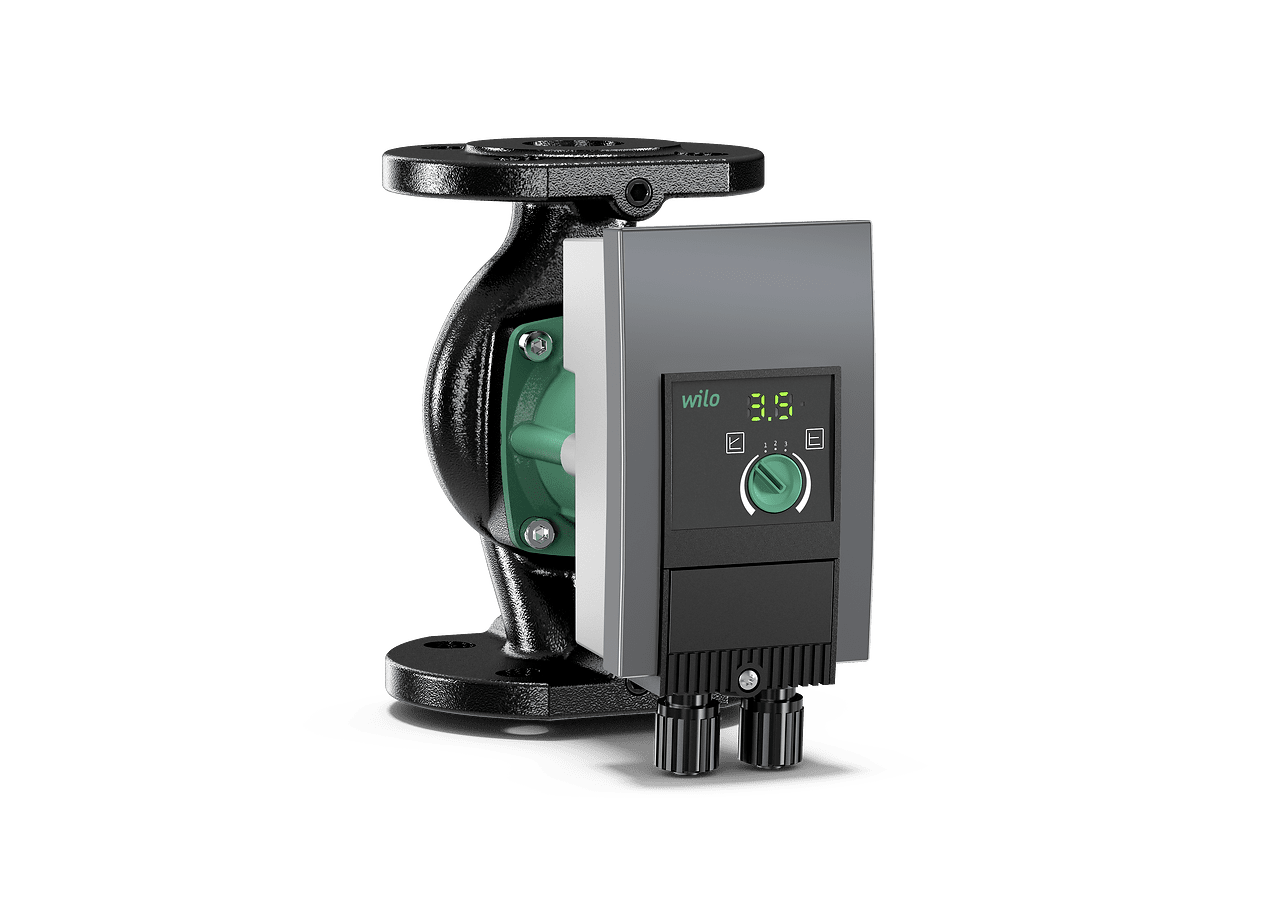

Tailles de la gamme Wilo-Yonos MAXO

34 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
Yonos MAXO-D 32/0,5-7 PN6/10	—	7,9	7,6	0,1 kW	1
Yonos MAXO 25/0,5-7 PN10	—	8,1	7,5	0,1 kW	6
Yonos MAXO-D 30/0,5-7	—	8,9	7,3	0,1 kW	1
Circulateur Wilo-Yonos MAXO 25/0,5-10 PN 10	25	9,5	10,9	0,2 kW	5
Yonos MAXO-D 30/0,5-10	—	10,4	10,9	0,2 kW	1
Yonos MAXO 32/0,5-10 PN6/10	—	10,6	10,8	0,2 kW	2
Yonos MAXO 25/0,5-12 PN10	—	11,8	12,1	0,2 – 0,3 kW	5
Yonos MAXO 40/0,5-4 PN6/10	—	12,7	5,5	0,1 kW	2
Yonos MAXO-D 32/0,5-11 PN6/10	—	13,6	9,4	0,3 kW	1
Yonos MAXO 32/0,5-11 PN6/10	—	16,5	9,7	0,3 kW	2
Yonos MAXO-D 40/0,5-8 PN6/10	—	17,7	8,1	0,3 kW	1
Yonos MAXO 40/0,5-8 PN6/10	—	18,1	8,5	0,2 – 0,3 kW	3
Yonos MAXO 50/0,5-8 PN6/10	—	18,3	8,5	0,3 kW	2
Yonos MAXO-Z 32/0,5-16 PN6/10	—	19,1	15,8	0,4 kW	1
Yonos MAXO-D 40/0,5-12 PN6/10	—	22,1	12,4	0,6 kW	1
Yonos MAXO 40/0,5-12 PN6/10	—	24,8	12,6	0,5 – 0,6 kW	3
Yonos MAXO-D 40/0,5-16 PN6/10	—	25,7	17,6	0,8 kW	1
Yonos MAXO 40/0,5-16 PN6/10	—	27,6	17,6	0,7 – 0,8 kW	3
Yonos MAXO-D 50/0,5-9 PN6/10	—	28,7	9,6	0,5 kW	1
Yonos MAXO-D 50/0,5-12 PN6/10	—	28,7	12,1	0,6 kW	1
Yonos MAXO 50/0,5-9 PN6/10	—	29	10,3	0,4 – 0,5 kW	3
Yonos MAXO 50/0,5-12 PN6/10	—	31,2	12,9	0,6 kW	2
Yonos MAXO 65/0,5-9 PN6/10	—	32,2	10,1	0,6 kW	2
Yonos MAXO-D 50/0,5-16 PN6/10	—	39,3	16,5	1,3 kW	1
Yonos MAXO-Z 65/0,5-12 PN6/10	—	44,5	11,2	0,7 kW	1
Yonos MAXO 65/0,5-12 PN6/10	—	46,3	11,7	0,8 kW	2
Yonos MAXO 50/0,5-16 PN6/10	—	47,9	16,6	1,1 – 1,3 kW	3
Yonos MAXO-D 80/0,5-6 PN10	—	48,1	6,9	0,8 kW	1
Yonos MAXO 80/0,5-6 PN10	—	50,9	7,1	0,8 kW	2
Yonos MAXO-D 65/0,5-16 PN6/10	—	53	17,1	1,5 kW	1
Yonos MAXO-D 65/0,5-12 PN6/10	—	53	11,6	0,8 kW	1
Yonos MAXO 65/0,5-16 PN6/10	—	57,3	17,2	1,2 – 1,5 kW	3
Yonos MAXO-D 80/0,5-12 PN10	—	61,1	13	1,6 kW	1

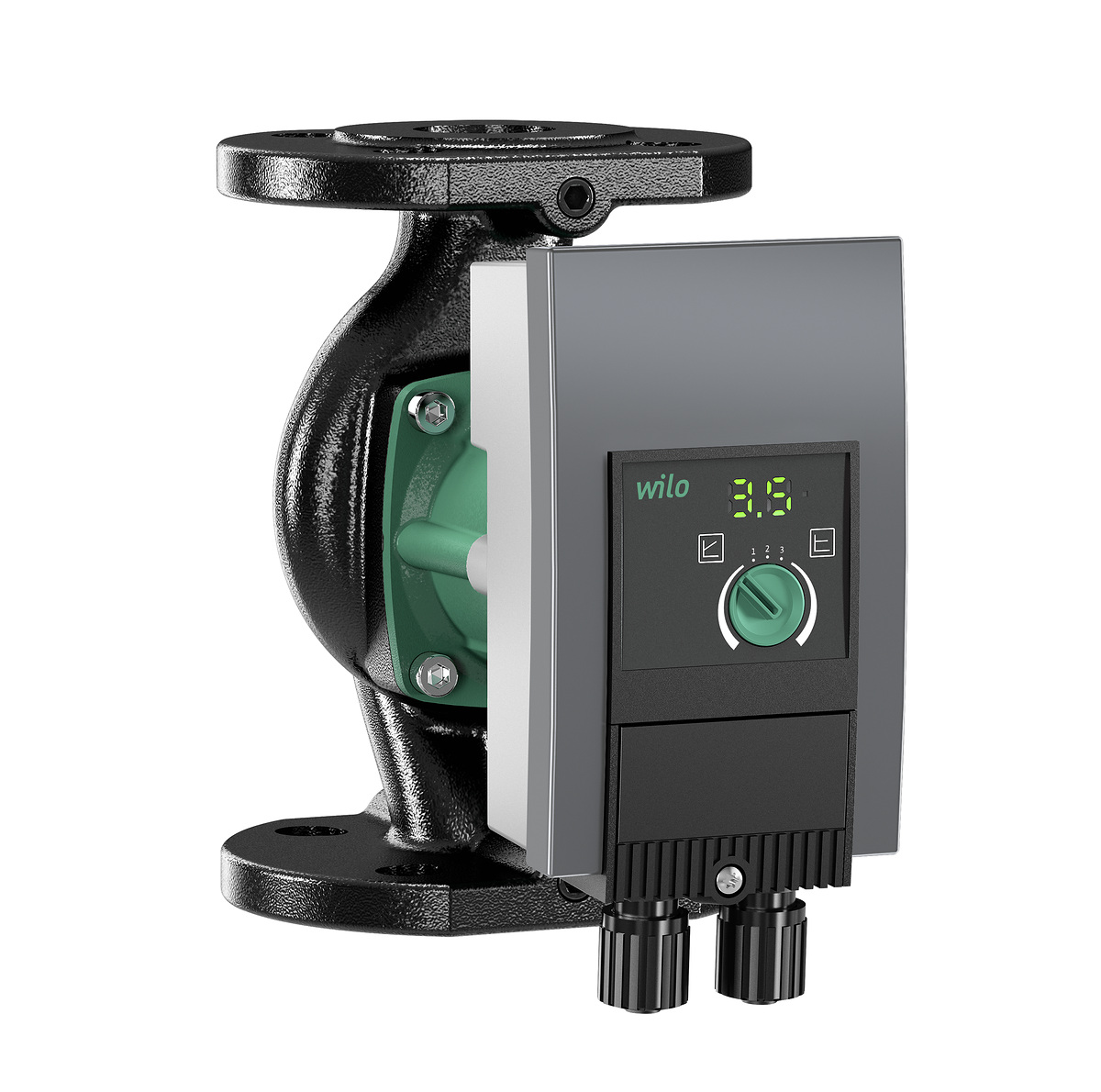

Yonos MAXO 100/0,5-12 PN10	—	63,3	13,6	1,6 kW	4
