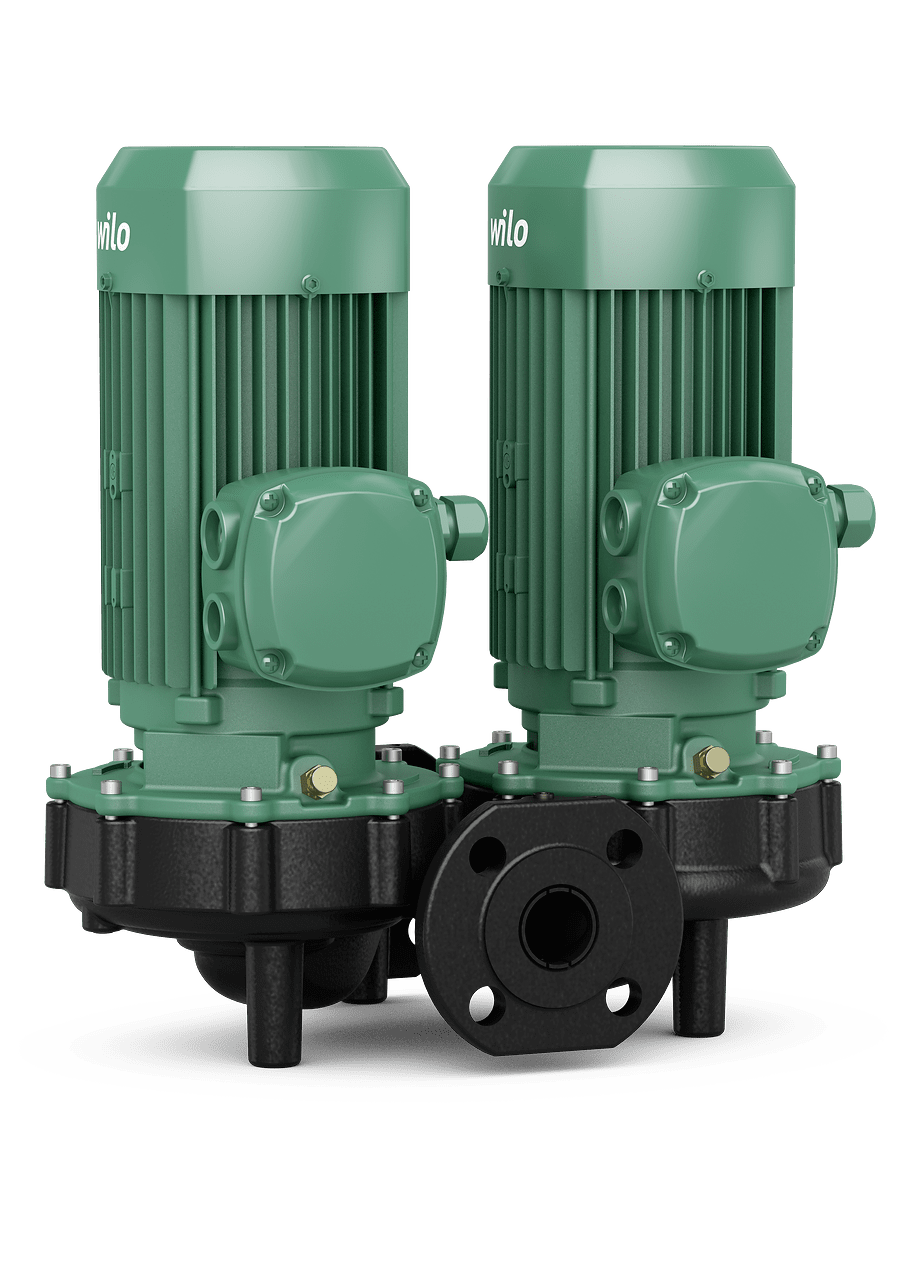

Pompe double Wilo-VeroTwin-DPL40/165-5,5/2

WiloWilo-VeroTwin-DPL

Pompe double Wilo-VeroTwin-DPL40/165-5,5/2

Réf.2231848

Réponse sous 24 h ouvrées

Débit max

69 m³/h

HMT max

43,79 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe double Wilo-VeroTwin-DPL40/165-5,5/2 de conception compacte en ligne. Elle associe deux pompes centrifuges à moteur ventilé dans un corps commun DN 40. Idéale pour les installations exigeant fiabilité et encombrement réduit.

Avantages

* Construction compacte en ligne avec corps commun et volet directionnel.
* Garnitures mécaniques à soufflet bidirectionnelles à rinçage forcé.
* Roue en plastique optimisée pour réduire les risques de cavitation.
* Revêtement cataphorèse (KTL) assurant une protection anticorrosion durable.
* Moteur triphasé IP55 IE3 pour un rendement énergétique élevé.

Applications

* Systèmes de chauffage, ventilation et climatisation (HVAC).
* Circulation d'eau chaude et froide dans les bâtiments.
* Installations industrielles nécessitant une redondance de pompage.
* Réseaux de distribution d'eau technique et process.
* Systèmes de traitement de l'eau et circuits fermés.

Spécifications techniques

L63

28,7

L125

36,6

L250

48,7

L500

55,5

Roue

Fonte grise

Arbre

Acier inoxydable

L1000

63,4

L2000

64,8

L4000

58,1

Voir toutes les spécifications (54)

L8000

48,2

Lanterne

Fonte grise

Wilo-EFC

Wilo-EFC5.5 3x380-480V 50/60Hz IP55

Hauteur H

363 mm

Largeur W

604 mm

Entraxe L0

340 mm

Longueur L

562 mm

Poids net m

123 kg

Poids brut m

165 kg

Corps de pompe

5.1301/EN-GJL-250, revêtement cataphorèse (KTL)

Modules IF EFC

Profibus DP MCA Wilo-EFC

Nombre de pôles

Système CC-HVAC

CC-HVAC-System 1x13A-T34-SD-FC-BM

Classe d'isolation

Vitesse nominale n

2920 1/min

Courant nominal I N

10,5 A

Alimentation réseau

3~400 V, 50 Hz

Classe de protection

IP55

Garniture mécanique

AQ1EGG

SC/SC-FC-HVAC system

Système SC-HVAC 1x12A-WM (démarrage direct)

Tolérance de tension

±10 %

Puissance nominale P 2

5500 W

Bride côté aspiration DNs

DN 40

Classe de protection moteur

IP55

Bride côté refoulement DNd

DN 40

Déclencheur à thermistance

Déclencheur thermique

Facteur de puissance cos φ 100

0,85

Pression de service maximale PN

10 bar

Classe d’efficacité du moteur

IE3

Min. température ambiante T min

0 °C

Puissance nominale du moteur P 2

5,5 kW

Rendement du moteur 50% η M 50%

87,2 %

Rendement du moteur 75% η M 75%

88,9 %

Température ambiante max. T max

40 °C

Garniture d'étanchéité d'arbre

AQ1EGG

Indice de rendement minimal (MEI)

≥0,4

Température du fluide max. T max

120 °C

Température du fluide min. T min

-20 °C

Rendement du moteur 100% η M 100%

89,2 %

Brides pleines pour pompe à moteur ventilé

Bride pleine kit P223-D185 MX kit

Fréquence médiane de la bande d'octaves en Hz

Niveau en dB(A), réf. 1pW

Output filter EFC du/dt (up to 150m cable length)

Filtre 40A du/dt IP54 Wilo-EFC

Niveau de pression des bruits aériens (total) L p

68 db(A)

Filtre de sortie EFC (câble de 150-500 m de long)

Filtre 17A sin IP54 Wilo-EFC

Niveau de puissance des bruits aériens (total) L w

81 db(A)

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-VeroTwin-DPL

68 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
DPL-Z32/85-0,37/2	32	11,3	10,1	0,4 kW	1
DPL32/105-0,12/4	32	12,4	4	0,1 kW	4
DPL40/75-0,12/2	40	14,3	4,5	0,1 kW	4
DPL32/85-0,37/2	32	15,2	9,3	0,4 kW	4
DPL32/135-0,25/4	32	15,4	6	0,3 kW	4
DPL-Z32/125-1,1/2	32	16,6	21,2	1,1 kW	1
DPL-Z32/135-0,25/4	32	17	6,2	0,3 kW	1
DPL40/160-0,37/4	40	18,7	7,2	0,4 kW	4
DPL40/90-0,37/2	40	19,4	8,2	0,4 kW	3
DPL32/135-1,1/2	32	20,4	25	1,1 kW	4
DPL32/95-0,55/2	32	20,5	12,9	0,6 kW	4
DPL-Z32/95-0,55/2	32	24,5	13,2	0,6 kW	1
DPL50/105-0,12/4	50	24,5	3,2	0,1 kW	4
DPL32/105-0,75/2	32	24,9	16,1	0,8 kW	4
DPL40/115-0,55/2	40	26	12,5	0,6 kW	4
DPL40/130-0,25/4	40	27,7	5,1	0,3 kW	4
DPL-Z40/130-0,25/4	40	29	5,1	0,3 kW	1
DPL-Z32/105-0,75/2	32	29	16,1	0,8 kW	1
DPL-Z40/160-0,37/4	40	29,5	6,9	0,4 kW	1
DPL32/125-1,1/2	32	30	21,2	1,1 kW	4
DPL-Z32/135-1,5/2	32	32	24,8	1,5 kW	1
DPL32/135-1,5/2	32	32,7	25	1,5 kW	4
DPL-Z40/100-0,75/2	40	38,7	10,7	0,8 kW	1
DPL40/120-1,5/2	40	41,7	17,9	1,5 kW	4
DPL50/95-0,55/2	50	42,4	10	0,6 kW	4
DPL50/130-0,37/4	50	42,8	5,3	0,4 kW	2
DPL32/155-3/2	32	43,5	35,2	3 kW	4
DPL32/165-4/2	32	43,5	41,5	4 kW	4
DPL50/160-0,55/4	50	48,8	7,5	0,6 kW	2
DPL50/105-0,75/2	50	49,2	12	0,8 kW	4
DPL65/110-0,25/4	65	50,6	3,5	0,3 kW	2
DPL40/130-2,2/2	40	58,2	21,4	2,2 kW	4
DPL50/120-1,5/2	50	59	14,3	1,5 kW	2
DPL65/120-0,37/4	65	59,2	4,6	0,4 kW	2
DPL40/150-3/2	40	65,9	27,5	3 kW	4
DPL50/130-2,2/2	50	66,2	18	2,2 kW	2
DPL65/130-0,55/4	65	67,3	5,5	0,6 kW	2
DPL40/155-4/2	40	68,5	37,7	4 kW	4
Pompe double Wilo-VeroTwin-DPL40/165-5,5/2	40	69	43,8	5,5 kW	4
DPL40/160-4/2	40	71,3	32,1	4 kW	4
DPL50/140-3/2	50	73,2	22	3 kW	2
DPL50/150-4/2	50	78,1	26,7	4 kW	2
DPL40/205-7,5/2	40	79	55,2	7,5 kW	4
DPL65/110-2,2/2	65	84,1	15,2	2,2 kW	2
DPL65/115-1,5/2	65	88,5	14,3	1,5 kW	2
DPL80/120-0,55/4	80	91,8	4,6	0,6 kW	2
DPL50/115-4/2	50	96	28	4 kW	3
DPL50/145-5,5/2	50	100,5	33,3	5,5 kW	2
DPL65/120-3/2	65	104,7	17,9	3 kW	2
DPL50/155-7,5/2	50	104,8	39	7,5 kW	4
DPL80/125-0,75/4	80	105	5,5	0,8 kW	2
DPL100/135-1,5/4	100	111	6,9	1,5 kW	2
DPL80/140-1,1/4	80	118,3	7,1	1,1 kW	2
DPL65/130-4/2	65	124,1	21,4	4 kW	2
DPL65/115-5,5/2	65	128	25,1	5,5 kW	2
DPL80/115-2,2/2	80	134,2	15,5	2,2 kW	2
DPL65/145-7,5/2	65	135	39,9	7,5 kW	2
DPL100/125-1,1/4	100	137	5,7	1,1 kW	2
DPL80/120-4/2	80	139,4	20,2	4 kW	2
DPL65/125-7,5/2	65	141,6	30,1	7,5 kW	2
DPL80/105-3/2	80	147,8	13,8	3 kW	2
DPL80/135-5,5/2	80	148,3	19,9	5,5 kW	2
DPL65/135-5,5/2	65	151	30,6	5,5 kW	2
DPL80/145-7,5/2	80	178	30,5	7,5 kW	2
DPL80/110-4/2	80	191,5	17	4 kW	2
DPL80/120-5,5/2	80	192	20,2	5,5 kW	2
DPL100/145-2,2/4	100	201	8,8	2,2 kW	2
DPL100/155-3/4	100	216	10,5	3 kW	2
