WiloWilo-VeroTwin-DPL

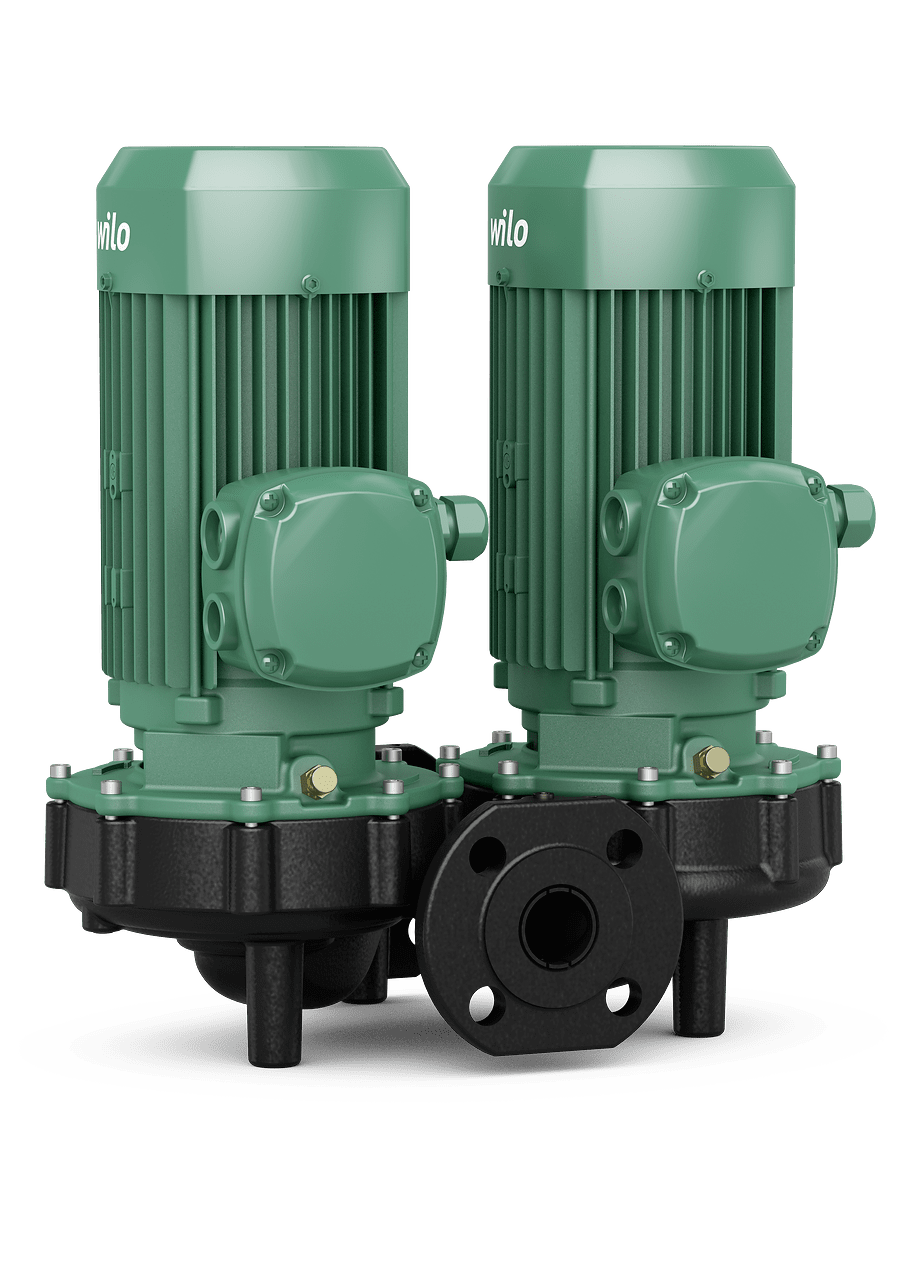

Pompe double Wilo-VeroTwin-DPL 32/105-0,12/4
Réf.2150372
Réponse sous 24 h ouvréesDébit max
12,42 m³/h
HMT max
4,026 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Pompe double Wilo-VeroTwin-DPL 32/105-0,12/4, conception inline compacte avec deux centrifuges monocellulaires. DN 32 aspiration/refoulement, pression max 10 bar, fluide jusqu'à 120 °C.
Avantages
- - Garniture mécanique à soufflet bidirectionnelle à rinçage forcé pour fiabilité accrue.
- - Roue en PPE/PS-GF30 réduisant les risques de cavitation et l'érosion.
- - Corps en fonte grise avec revêtement cataphorèse (KTL) pour protection anticorrosion.
- - Moteur triphasé IP55, classe IE2, couplage rigide pour transmission efficace.
- - Boîte à bornes adaptable métal ou plastique selon exigences d'installation.
Applications
- - Systèmes de chauffage central et climatisation à circuit fermé.
- - Circulation d'eau chaude sanitaire et fluides techniques inoffensifs.
- - Installations industrielles nécessitant une redondance de pompage fiable.
- - Refroidissement de machines-outils et équipements de process.
- - Bâtiments tertiaires avec besoins en débit constant et faible bruit.
Spécifications techniques
L63
-1,5
L125
10,5
L250
20,5
L500
26
Roue
PPE/PS-GF30
Arbre
Acier inoxydable
L1000
37,9
L2000
33,5
L4000
25,5
Voir toutes les spécifications (53)Réduire
L8000
17,4
Lanterne
Fonte grise
Wilo-EFC
Wilo-EFC0.37 3x380-480V 50/60Hz IP55
Hauteur H
260 mm
Largeur W
410 mm
Entraxe L0
260 mm
Longueur L
367 mm
Poids net m
33,8 kg
P 2 ≥ 4 kW
triphasé 690 V Y
Poids brut m
36,5 kg
P 2 ≤ 3 kW
triphasé 400 V Y
Corps de pompe
Fonte grise
Modules IF EFC
Profibus DP MCA Wilo-EFC
Nombre de pôles
4
Classe d'isolation
F
Vitesse nominale n
1500 1/min
Courant nominal I N
0,34 A
Alimentation réseau
3~400 V, 50 Hz
Classe de protection
IP55
Garniture mécanique
AQ1EGG
Tolérance de tension
±10 %
Puissance nominale P 2
120 W
Bride côté aspiration DNs
DN 32
Classe de protection moteur
IP55
Bride côté refoulement DNd
DN 32
Déclencheur à thermistance
Déclencheur thermique
Facteur de puissance cos φ 100
0,72
Pression de service maximale PN
10 bar
Classe d’efficacité du moteur
IE2
Min. température ambiante T min
-15 °C
Puissance nominale du moteur P 2
0,12 kW
Rendement du moteur 50% η M 50%
67,3 %
Rendement du moteur 75% η M 75%
65,1 %
Température ambiante max. T max
40 °C
Garniture d'étanchéité d'arbre
AQ1EGG
Indice de rendement minimal (MEI)
≥0,4
Température du fluide max. T max
120 °C
Température du fluide min. T min
-20 °C
Rendement du moteur 100% η M 100%
69,7 %
Brides pleines pour pompe à moteur ventilé
Bride pleine P188 kit
Fréquence médiane de la bande d'octaves en Hz
Niveau en dB(A), réf. 1pW
Niveau de pression des bruits aériens (total) L p
40 db(A)
Filtre de sortie EFC (câble de 150-500 m de long)
Filtre 2,4A sin IP54 Wilo-EFC
Niveau de puissance des bruits aériens (total) L w
54 db(A)
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-VeroTwin-DPL
68 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | DN | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|---|
| DPL-Z32/85-0,37/2 | 32 | 11,3 | 10,1 | 0,4 kW | 1 |
| Pompe double Wilo-VeroTwin-DPL 32/105-0,12/4 | 32 | 12,4 | 4 | 0,1 kW | 4 |
| DPL40/75-0,12/2 | 40 | 14,3 | 4,5 | 0,1 kW | 4 |
| DPL32/85-0,37/2 | 32 | 15,2 | 9,3 | 0,4 kW | 4 |
| DPL32/135-0,25/4 | 32 | 15,4 | 6 | 0,3 kW | 4 |
| DPL-Z32/125-1,1/2 | 32 | 16,6 | 21,2 | 1,1 kW | 1 |
| DPL-Z32/135-0,25/4 | 32 | 17 | 6,2 | 0,3 kW | 1 |
| DPL40/160-0,37/4 | 40 | 18,7 | 7,2 | 0,4 kW | 4 |
| DPL40/90-0,37/2 | 40 | 19,4 | 8,2 | 0,4 kW | 3 |
| DPL32/135-1,1/2 | 32 | 20,4 | 25 | 1,1 kW | 4 |
| DPL32/95-0,55/2 | 32 | 20,5 | 12,9 | 0,6 kW | 4 |
| DPL-Z32/95-0,55/2 | 32 | 24,5 | 13,2 | 0,6 kW | 1 |
| DPL50/105-0,12/4 | 50 | 24,5 | 3,2 | 0,1 kW | 4 |
| DPL32/105-0,75/2 | 32 | 24,9 | 16,1 | 0,8 kW | 4 |
| DPL40/115-0,55/2 | 40 | 26 | 12,5 | 0,6 kW | 4 |
| DPL40/130-0,25/4 | 40 | 27,7 | 5,1 | 0,3 kW | 4 |
| DPL-Z40/130-0,25/4 | 40 | 29 | 5,1 | 0,3 kW | 1 |
| DPL-Z32/105-0,75/2 | 32 | 29 | 16,1 | 0,8 kW | 1 |
| DPL-Z40/160-0,37/4 | 40 | 29,5 | 6,9 | 0,4 kW | 1 |
| DPL32/125-1,1/2 | 32 | 30 | 21,2 | 1,1 kW | 4 |
| DPL-Z32/135-1,5/2 | 32 | 32 | 24,8 | 1,5 kW | 1 |
| DPL32/135-1,5/2 | 32 | 32,7 | 25 | 1,5 kW | 4 |
| DPL-Z40/100-0,75/2 | 40 | 38,7 | 10,7 | 0,8 kW | 1 |
| DPL40/120-1,5/2 | 40 | 41,7 | 17,9 | 1,5 kW | 4 |
| DPL50/95-0,55/2 | 50 | 42,4 | 10 | 0,6 kW | 4 |
| DPL50/130-0,37/4 | 50 | 42,8 | 5,3 | 0,4 kW | 2 |
| DPL32/155-3/2 | 32 | 43,5 | 35,2 | 3 kW | 4 |
| DPL32/165-4/2 | 32 | 43,5 | 41,5 | 4 kW | 4 |
| DPL50/160-0,55/4 | 50 | 48,8 | 7,5 | 0,6 kW | 2 |
| DPL50/105-0,75/2 | 50 | 49,2 | 12 | 0,8 kW | 4 |
| DPL65/110-0,25/4 | 65 | 50,6 | 3,5 | 0,3 kW | 2 |
| DPL40/130-2,2/2 | 40 | 58,2 | 21,4 | 2,2 kW | 4 |
| DPL50/120-1,5/2 | 50 | 59 | 14,3 | 1,5 kW | 2 |
| DPL65/120-0,37/4 | 65 | 59,2 | 4,6 | 0,4 kW | 2 |
| DPL40/150-3/2 | 40 | 65,9 | 27,5 | 3 kW | 4 |
| DPL50/130-2,2/2 | 50 | 66,2 | 18 | 2,2 kW | 2 |
| DPL65/130-0,55/4 | 65 | 67,3 | 5,5 | 0,6 kW | 2 |
| DPL40/155-4/2 | 40 | 68,5 | 37,7 | 4 kW | 4 |
| DPL40/165-5,5/2 | 40 | 69 | 43,8 | 5,5 kW | 4 |
| DPL40/160-4/2 | 40 | 71,3 | 32,1 | 4 kW | 4 |
| DPL50/140-3/2 | 50 | 73,2 | 22 | 3 kW | 2 |
| DPL50/150-4/2 | 50 | 78,1 | 26,7 | 4 kW | 2 |
| DPL40/205-7,5/2 | 40 | 79 | 55,2 | 7,5 kW | 4 |
| DPL65/110-2,2/2 | 65 | 84,1 | 15,2 | 2,2 kW | 2 |
| DPL65/115-1,5/2 | 65 | 88,5 | 14,3 | 1,5 kW | 2 |
| DPL80/120-0,55/4 | 80 | 91,8 | 4,6 | 0,6 kW | 2 |
| DPL50/115-4/2 | 50 | 96 | 28 | 4 kW | 3 |
| DPL50/145-5,5/2 | 50 | 100,5 | 33,3 | 5,5 kW | 2 |
| DPL65/120-3/2 | 65 | 104,7 | 17,9 | 3 kW | 2 |
| DPL50/155-7,5/2 | 50 | 104,8 | 39 | 7,5 kW | 4 |
| DPL80/125-0,75/4 | 80 | 105 | 5,5 | 0,8 kW | 2 |
| DPL100/135-1,5/4 | 100 | 111 | 6,9 | 1,5 kW | 2 |
| DPL80/140-1,1/4 | 80 | 118,3 | 7,1 | 1,1 kW | 2 |
| DPL65/130-4/2 | 65 | 124,1 | 21,4 | 4 kW | 2 |
| DPL65/115-5,5/2 | 65 | 128 | 25,1 | 5,5 kW | 2 |
| DPL80/115-2,2/2 | 80 | 134,2 | 15,5 | 2,2 kW | 2 |
| DPL65/145-7,5/2 | 65 | 135 | 39,9 | 7,5 kW | 2 |

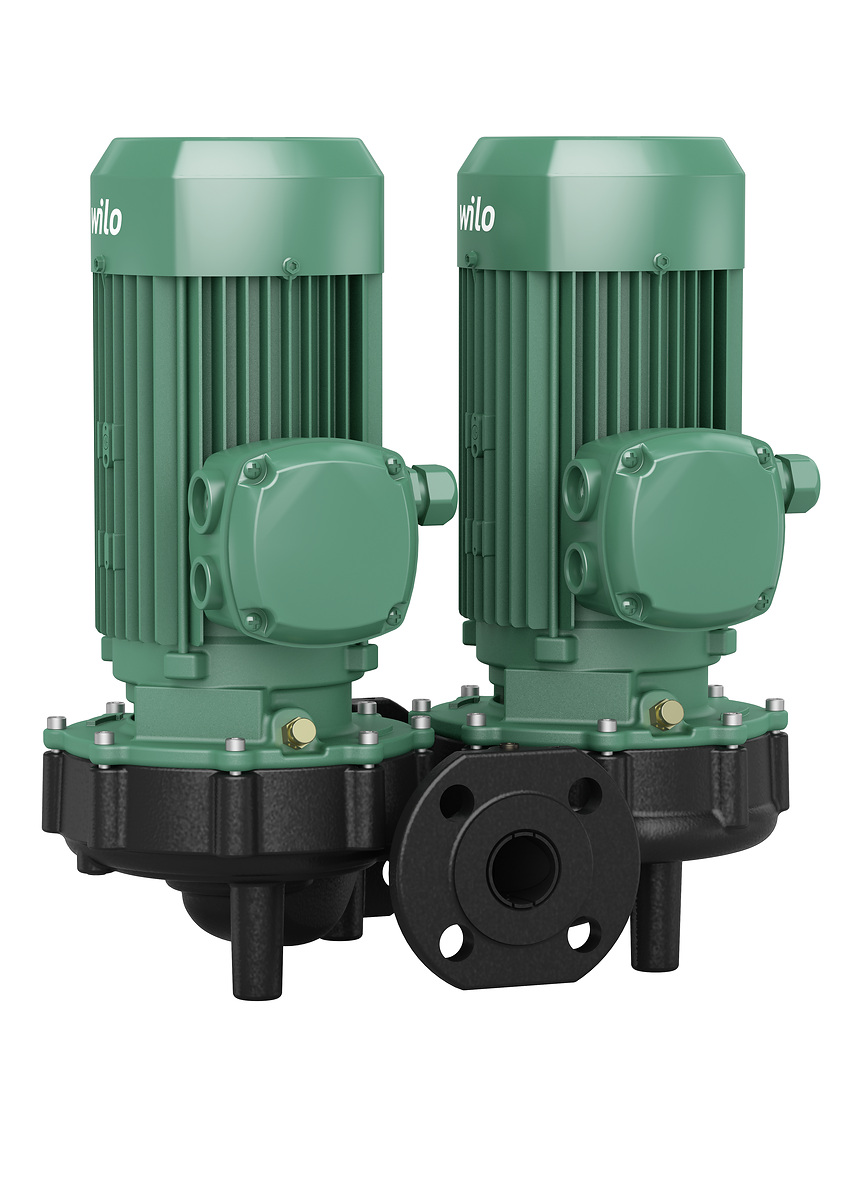

| DPL100/125-1,1/4 | 100 | 137 | 5,7 | 1,1 kW | 2 |
| DPL80/120-4/2 | 80 | 139,4 | 20,2 | 4 kW | 2 |
| DPL65/125-7,5/2 | 65 | 141,6 | 30,1 | 7,5 kW | 2 |
| DPL80/105-3/2 | 80 | 147,8 | 13,8 | 3 kW | 2 |
| DPL80/135-5,5/2 | 80 | 148,3 | 19,9 | 5,5 kW | 2 |
| DPL65/135-5,5/2 | 65 | 151 | 30,6 | 5,5 kW | 2 |
| DPL80/145-7,5/2 | 80 | 178 | 30,5 | 7,5 kW | 2 |
| DPL80/110-4/2 | 80 | 191,5 | 17 | 4 kW | 2 |
| DPL80/120-5,5/2 | 80 | 192 | 20,2 | 5,5 kW | 2 |
| DPL100/145-2,2/4 | 100 | 201 | 8,8 | 2,2 kW | 2 |
| DPL100/155-3/4 | 100 | 216 | 10,5 | 3 kW | 2 |
