WiloWilo-Sub TWI 6

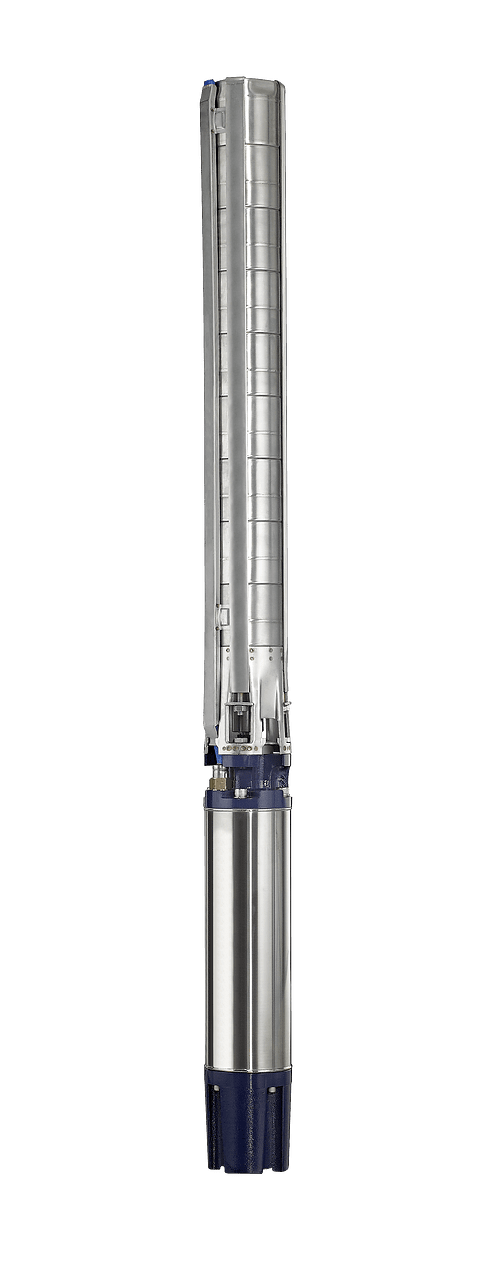

Pompe immergée multicellulaire Wilo-Sub TWI 6.30-21-C
Réf.6075244
Réponse sous 24 h ouvréesDébit max
42,12 m³/h
HMT max
237 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Pompe immergée multicellulaire Wilo-Sub TWI 6.30-21-C, conçue pour le transport d'eau sanitaire et potable avec homologation ACS. Elle offre une hauteur manométrique maximale de 237 m et un débit maximal de 42,1 m³/h.
Avantages
- - Homologation ACS pour l'eau potable et sanitaire.
- - Moteur triphasé scellé hermétiquement IP68.
- - Roues et arbre en acier inoxydable anticorrosion.
- - Clapet anti-retour intégré pour sécurité opérationnelle.
- - Paliers autolubrifiants pour longue durée de vie.
Applications
- - Alimentation en eau potable et sanitaire.
- - Systèmes de surpression domestique ou industriel.
- - Transfert d'eau froide jusqu'à 30 °C.
- - Installations verticales ou horizontales immergées.
- - Réseaux d'eau nécessitant une haute pression.
Spécifications techniques
Roue
Acier inoxydable
Arbre
Acier inoxydable
Wilo-EFC
Wilo-EFC22 3x380-480V 50/60Hz IP55
Hauteur H
149 mm
Largeur W
149 mm
Longueur L
3128 mm
Manomètre
Manomètre 0 - 6 bar
Poids net m
104 kg
W-CTRL-CC-H
W-CTRL-CC-WP-1x43,0A-T4-SD-WM-PKG
Voir toutes les spécifications (64)Réduire
Poids brut m
147 kg
Capteur Pt 100
Capteur Pt100 pour NU 501 et NU 512
Corps de pompe
Acier inoxydable
Modules IF EFC
Profibus DP MCA Wilo-EFC
Corps du moteur
Fonte grise
Câble du moteur
C. de moteur pour eau de traitement 4 x 50 mm²
Nombre d'étages
21
Débit max. Q max
42,1 m³/h
Section du câble
4G4 mm²
Collier de serrage
Collier de serrage (acier inoxydable) pour câble en acier inoxydable (Ø 3 mm)
Vitesse nominale n
2850 1/min
Courant nominal I N
40 A
Diamètre moteur DM
137 mm
Type de branchement
Direct en ligne (DOL)
Électrode plongée
Électrode plongée, 3 m
Alimentation réseau
3~400 V, 50 Hz
Câble Quick Connect
Câble du moteur QC 4 x 1,5 mm², 10 m
Diamètre max. D max
149 mm
Débit optimal Q opt
29,1 m³/h
Teneur max. en sable
50 g/m³
Construction du moteur
Moteur immergé
Réducteur de pression
Réducteur de pression R ½
Courant de démarrage I
235 A
Interruption à pression
Interruption à pression 0-16 bars
Classe de protection moteur
IP68
Interrupteur à flotteur WA
Interrupteur à flotteur WA65 avec un câble de 5 m
Profondeur d'immersion max.
350 m
Bride côté refoulement DNd
Rp 3
Câble connecteur en résine
Kit de jonction résine à couler 4 x 1.5 jusqu'à 4 x 10 mm²
Interrupteur à flotteur WAO
Interrupteur à flotteur WAO 65, câble de 5 m
Nombre de démarrages max. t
20 1/h
Jonctions thermorétractables
Jonctions thermorétractables 4 x 1.5 mm² et 2.5 mm²
Pression de service maximale p
40,0 bar
Facteur de puissance cos φ 100
0,82
Pression de service maximale PN
40 bar
Hauteur manométrique max. H max
237,0 m
Puissance nominale du moteur P 2
18,5 kW
Indice de rendement minimal (MEI)
≥0,4
Température du fluide max. T max
30 °C
Température du fluide min. T min
3 °C
Hauteur manométrique optimale H opt
154,7 m
Longueur du câble de raccordement L
4 m
Enveloppe de refroidissement verticale
Enveloppe de refroidissement pour pompes immergées 6" (verticale).
Enveloppe de refroidissement horizontale
Enveloppe de refroidissement pour pompes immergées 6" (horizontale).
Indicateur du niveau de remplissage AF 400
Indic. du niveau de remplissage AF 400
Câble de moteur pour eau potable moteur 6"
Kit de câbles pour moteurs 6 pouces 4 x 4 mm², 10 m
Réservoir sous pression à membrane type D
Réservoir à vessie type D (12D-PN16)
Réservoir sous pression à membrane type DE
Réservoir à vessie type D (18D-PN10)
Câble de moteur pour eau potable (au mètre)
C. de moteur pour eau potable 4 x 10 mm²
Réservoir sous pression à membrane DT5 junior
Réservoir à vessie DT5 junior 60, PN 10
Output filter EFC du/dt (up to 150m cable length)
Filtre 90A du/dt IP54 Wilo-EFC
Vitesse d'écoulement min. au niveau du moteur m/s
0,1 m/s
Filtre de sortie EFC (câble de 150-500 m de long)
Filtre 46,2A sin IP54 Wilo-EFC
Rallonge de câble du moteur (kit câble du moteur QC)
Kit de câbles du moteur QC 4 x 1.5 mm², 1.5 m
Rallonge de câble du moteur (kit connecteur de câble de moteur)
Kit raccord à serre-câble de moteur
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-Sub TWI 6
57 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | DN | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|---|
| TWI6.18-01-D | 65 | 27 | 11,7 | 0,6 kW | 2 |
| TWI6.18-02-D | 65 | 27 | 22,3 | 1,5 kW | 2 |
| TWI6.18-04-D | 65 | 27 | 43,4 | 2,2 kW | 2 |
| TWI6.18-05-D | 65 | 27 | 54,1 | 3 kW | 2 |
| TWI6.18-06-D | 65 | 27 | 64,3 | 3 kW | 2 |
| TWI6.18-07-C | 65 | 27 | 75,7 | 3,7 kW | 2 |
| TWI6.18-10-C | 65 | 27 | 108,3 | 5,5 kW | 2 |
| TWI6.18-13-C | 65 | 27 | 142,3 | 7,5 kW | 2 |
| TWI6.18-17-C | 65 | 27 | 184,4 | 9,3 kW | 2 |
| TWI6.18-20-C | 65 | 27 | 215,2 | 11 kW | 4 |
| TWI6.18-22-C | 65 | 27 | 238,9 | 15 kW | 4 |
| TWI6.18-24-C | 65 | 27 | 260,6 | 15 kW | 4 |
| TWI6.18-27-C | 65 | 27 | 291,3 | 15 kW | 4 |
| TWI6.18-29-C | 65 | 27 | 314,9 | 18,5 kW | 4 |
| TWI6.18-31-C | 65 | 27 | 335,2 | 18,5 kW | 4 |
| TWI6.18-33-C | 65 | 27 | 354,3 | 18,5 kW | 4 |
| TWI6.18-36-C | 65 | 27 | 391,3 | 22 kW | 4 |
| TWI6.18-38-C | 65 | 27 | 416,8 | 22 kW | 4 |
| TWI6.18-40-C | 65 | 27 | 433 | 22 kW | 4 |
| TWI6.30-02-D | 80 | 42,1 | 22,9 | 2,2 kW | 2 |
| TWI6.30-03-D | 80 | 42,1 | 34,1 | 3 kW | 2 |
| TWI6.30-04-C | 80 | 42,1 | 44,7 | 3,7 kW | 2 |
| TWI6.30-06-C | 80 | 42,1 | 67,9 | 5,5 kW | 2 |
| TWI6.30-08-C | 80 | 42,1 | 90,3 | 7,5 kW | 2 |
| TWI6.30-11-C | 80 | 42,1 | 124,5 | 11 kW | 4 |
| TWI6.30-13-C | 80 | 42,1 | 146,4 | 15 kW | 4 |
| TWI6.30-15-C | 80 | 42,1 | 171,2 | 15 kW | 4 |
| TWI6.30-17-C | 80 | 42,1 | 191,7 | 15 kW | 4 |
| TWI6.30-19-C | 80 | 42,1 | 210,4 | 18,5 kW | 4 |
| Pompe immergée multicellulaire Wilo-Sub TWI 6.30-21-C | 80 | 42,1 | 237 | 18,5 kW | 4 |
| TWI6.30-24-C | 80 | 42,1 | 263,8 | 22 kW | 4 |
| TWI6.30-26-C | 80 | 42,1 | 292,1 | 30 kW | 4 |
| TWI6.30-29-C | 80 | 42,1 | 332,3 | 30 kW | 2 |
| TWI6.30-32-C | 80 | 42,1 | 361,8 | 30 kW | 2 |
| TWI6.30-35-C | 80 | 42,1 | 392 | 30 kW | 2 |
| TWI6.50-02-D | 80 | 60,1 | 25,6 | 3 kW | 1 |
| TWI6.50-03-C | 80 | 60,1 | 41,7 | 5,5 kW | 1 |
| TWI6.50-05-C | 80 | 60,1 | 67,4 | 7,5 kW | 1 |
| TWI6.50-07-C | 80 | 60,1 | 97 | 11 kW | 2 |
| TWI6.50-10-C | 80 | 60,1 | 138,7 | 15 kW | 2 |
| TWI6.50-12-C | 80 | 60,1 | 164,7 | 18,5 kW | 2 |
| TWI6.50-15-C | 80 | 60,1 | 207,9 | 22 kW | 2 |
| TWI6.50-17-C | 80 | 60,1 | 235,6 | 30 kW | 2 |
| TWI6.50-19-C | 80 | 60,1 | 263,6 | 30 kW | 2 |
| TWI6.50-22-C | 80 | 60,1 | 305,2 | 37 kW | 2 |
| TWI6.50-24-C | 80 | 60,1 | 334,5 | 37 kW | 2 |
| TWI6.60-02-C | 80 | 78,5 | 26,9 | 3,7 kW | 1 |
| TWI6.60-03-C | 80 | 78,5 | 41,6 | 5,5 kW | 1 |
| TWI6.60-04-C | 80 | 78,5 | 55,2 | 7,5 kW | 1 |
| TWI6.60-06-C | 80 | 78,5 | 82,5 | 11 kW | 2 |
| TWI6.60-08-C | 80 | 78,5 | 110,1 | 15 kW | 2 |
| TWI6.60-10-C | 80 | 78,5 | 133,7 | 18,5 kW | 2 |
| TWI6.60-12-C | 80 | 78,5 | 167,1 | 22 kW | 2 |
| TWI6.60-14-C | 80 | 78,5 | 196,2 | 30 kW | 2 |
| TWI6.60-16-C | 80 | 78,5 | 225,4 | 30 kW | 2 |
| TWI6.60-18-C | 80 | 78,5 | 252,9 | 30 kW | 2 |
| TWI6.60-20-C | 80 | 78,5 | 279,5 | 37 kW | 2 |
