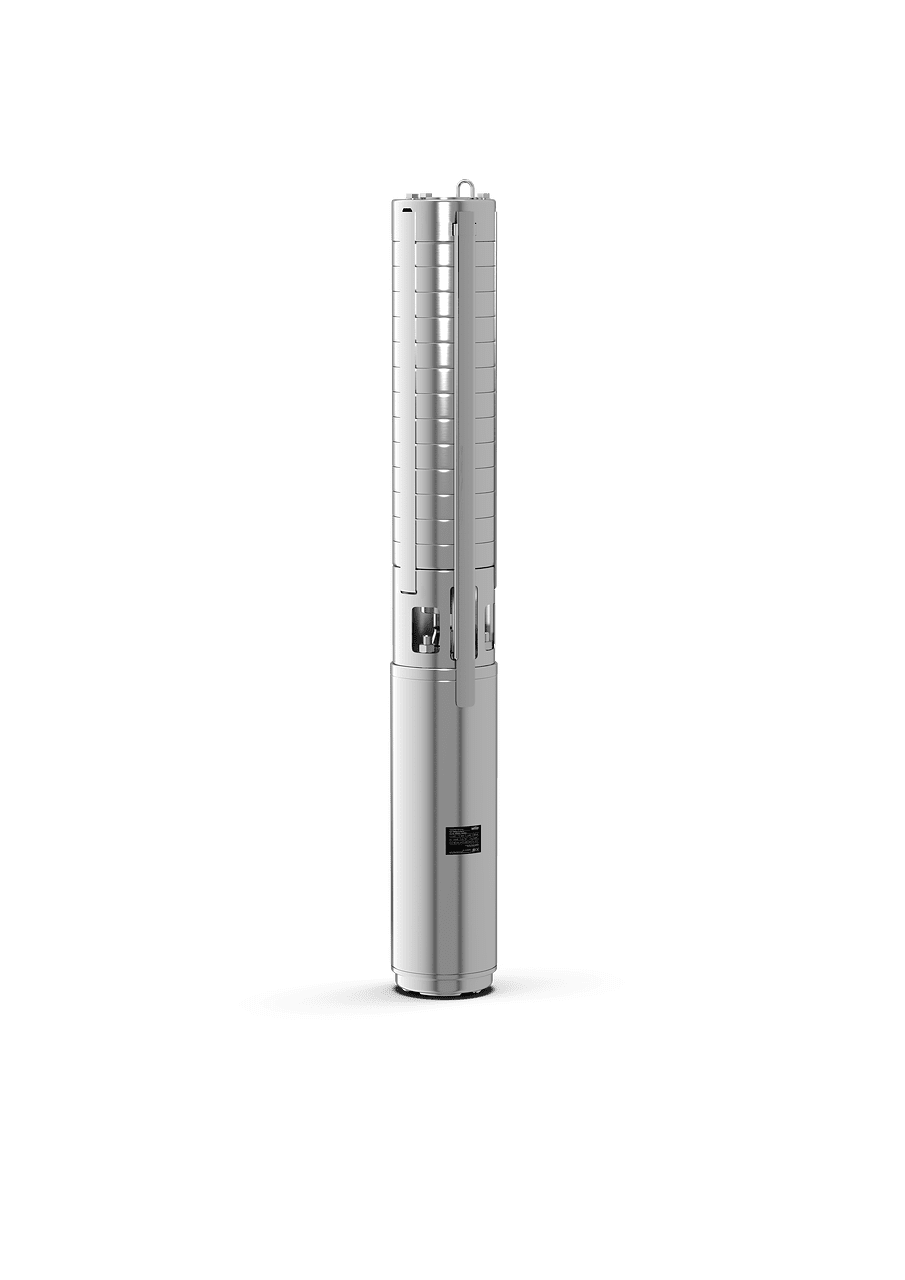

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-33-EM-D

WiloWilo-Sub TWI 4

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-33-EM-D

Réf.6091325

Réponse sous 24 h ouvrées

Débit max

2,88 m³/h

HMT max

196,8 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-33-EM-D conçue pour le pompage d'eau sanitaire. Elle offre une hauteur manométrique maximale de 196,8 m et un débit optimal de 2,0 m³/h.

Avantages

- Construction en acier inoxydable assurant une longue durée de vie.
- Homologation ACS pour une utilisation en eau potable et sanitaire.
- Moteur immergé hermétique avec classe de protection IP68.
- Clapet anti-retour intégré pour éviter les retours de fluide.
- Refroidissement par le fluide pour une fiabilité optimale.

Applications

- Transfert d'eau potable et sanitaire.
- Alimentation en eau des bâtiments et réseaux.
- Systèmes de surpression et mise en pression.
- Installations verticales et horizontales avec enveloppe.
- Pompes immergées pour puits et forages profonds.

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Hauteur H

98 mm

Largeur W

98 mm

Longueur L

1239 mm

Manomètre

Manomètre 0 - 6 bar

Poids net m

20,7 kg

Poids brut m

22,3 kg

Corps de pompe

Acier inoxydable

Voir toutes les spécifications (64)

Modules IF EFC

Profibus DP MCA Wilo-EFC

Vanne d'arrêt

Robinet d'isolement Rp 1¼

Corps du moteur

Acier inoxydable

Câble du moteur

C. de moteur pour eau de traitement 4 x 50 mm²

Nombre d'étages

Débit max. Q max

2,9 m³/h

Section du câble

3x1,5 + 1G1,5 mm²

Clapet anti-retour

Clapet antiretour RV/S R 1¼

Collier de serrage

Collier de serrage (acier inoxydable) pour câble en acier inoxydable (Ø 3 mm)

Câble métallique

Câble en acier inoxydable Ø 3 mm

Vitesse nominale n

2830 1/min

Wilo-Control EC-WP

Control EC-WP-1x12A-MT34-DOL-WM

Courant nominal I N

10,5 A

Diamètre moteur DM

98 mm

Type de branchement

Direct en ligne (DOL)

Électrode plongée

Électrode plongée, 3 m

Alimentation réseau

1~230 V, 50 Hz

Câble Quick Connect

Câble du moteur QC 4 x 1,5 mm², 10 m

Diamètre max. D max

98 mm

Débit optimal Q opt

2,0 m³/h

Teneur max. en sable

50 g/m³

Construction du moteur

Moteur immergé

Réducteur de pression

Réducteur de pression R ½

Courant de démarrage I

42 A

Interruption à pression

Interruption à pression 0-16 bars

Classe de protection moteur

IP68

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Profondeur d'immersion max.

350 m

Bride côté refoulement DNd

Rp 1¼

Câble connecteur en résine

Kit de jonction résine à couler 4 x 1.5 jusqu'à 4 x 10 mm²

Interrupteur à flotteur WAO

Interrupteur à flotteur WAO 65, câble de 5 m

Nombre de démarrages max. t

20 1/h

Jonctions thermorétractables

Jonctions thermorétractables 4 x 1.5 mm² et 2.5 mm²

Pression de service maximale p

40,0 bar

Facteur de puissance cos φ 100

0,95

Pression de service maximale PN

40 bar

Hauteur manométrique max. H max

196,8 m

Puissance nominale du moteur P 2

1,5 kW

Indice de rendement minimal (MEI)

≥0,7

Température du fluide max. T max

30 °C

Température du fluide min. T min

3 °C

Hauteur manométrique optimale H opt

134,1 m

Longueur du câble de raccordement L

1,5 m

Coffret de commande Wilo-Control BE-WP

BE-WP-1x16A-MT34-DOL

Enveloppe de refroidissement verticale

Jupe de refroidissement pour pompes immergées 4" (pour montage vertical).

Enveloppe de refroidissement horizontale

Jupe de refroidissement pour pompes immergées 4".

Indicateur du niveau de remplissage AF 400

Indic. du niveau de remplissage AF 400

Câble de moteur pour eau potable moteur 4"

Kit de câbles pour moteurs 4 pouces AISI 304, 4 x 1,5 mm², 2,5 m

Réservoir sous pression à membrane type D

Réservoir à vessie type D (12D-PN16)

Réservoir sous pression à membrane type DE

Réservoir à vessie type D (18D-PN10)

Câble de moteur pour eau potable (au mètre)

C. de moteur pour eau potable 4 x 10 mm²

Réservoir sous pression à membrane DT5 junior

Réservoir à vessie DT5 junior 60, PN 10

Vitesse d'écoulement min. au niveau du moteur m/s

0,08 m/s

Rallonge de câble du moteur (kit câble du moteur QC)

Kit de câbles du moteur QC 4 x 1.5 mm², 1.5 m

Rallonge de câble du moteur (kit connecteur de câble de moteur)

Kit raccord à serre-câble de moteur

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-Sub TWI 4

58 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
TWI4.01-09-DM-D	32	1,8	50,5	0,4 kW	4
TWI4.01-14-DM-D	32	1,8	78,5	0,6 kW	4
TWI4.01-18-DM-D	32	1,8	102	0,6 kW	4
TWI4.01-21-DM-D	32	1,8	117,6	0,8 kW	4
TWI4.01-28-DM-D	32	1,8	157,9	1,1 kW	4
TWI4.01-36-DM-D	32	1,8	206,4	1,1 kW	4
TWI4.01-42-DM-D	32	1,8	241,2	1,5 kW	4
TWI4.02-09-DM-D	32	2,9	52,6	0,6 kW	4
TWI4.02-13-DM-D	32	2,9	75,8	0,8 kW	4
TWI4.02-18-DM-D	32	2,9	104,3	1,1 kW	4
TWI4.02-23-DM-D	32	2,9	135,8	1,1 kW	4
TWI4.02-28-DM-D	32	2,9	166,1	1,5 kW	4
Pompe immergée multicellulaire Wilo-Sub TWI 4.02-33-EM-D	32	2,9	196,8	1,5 kW	4
TWI4.02-40-DM-D	32	2,9	235,6	2,2 kW	4
TWI4.02-48-DM-D	32	2,9	278,4	2,2 kW	4
TWI4.03-06-DM-D	32	4,7	38,3	0,6 kW	4
TWI4.03-09-DM-D	32	4,7	57,1	0,8 kW	4
TWI4.03-12-DM-D	32	4,7	76,8	1,1 kW	4
TWI4.03-15-DM-D	32	4,7	98,2	1,1 kW	4
TWI4.03-18-DM-D	32	4,7	116,4	1,5 kW	4
TWI4.03-22-DM-D	32	4,7	142,4	1,5 kW	4
TWI4.03-25-DM-D	32	4,7	160,9	2,2 kW	4
TWI4.03-29-DM-D	32	4,7	185,8	2,2 kW	4
TWI4.03-33-DM-D	32	4,7	211,5	2,2 kW	4
TWI4.03-39-DM-D	32	4,7	252,2	3 kW	2
TWI4.03-45-DM-D	32	4,7	289,4	3 kW	2
TWI4-0352-DM-C	32	4,7	335,6	3,7 kW	1
TWI4.05-04-DM-D	40	6,8	25,5	0,6 kW	2
TWI4.05-06-DM-D	40	6,8	38,6	0,6 kW	2
TWI4.05-08-DM-D	40	6,8	51,5	0,8 kW	2
TWI4.05-12-DM-D	40	6,8	77,3	1,5 kW	2
TWI4.05-17-DM-D	40	6,8	108,6	2,2 kW	2
TWI4.05-21-DM-D	40	6,8	133,8	2,2 kW	2
TWI4.05-25-DM-D	40	6,8	158	2,2 kW	2
TWI4.05-33-DM-D	40	6,8	209,5	3 kW	1
TWI4-0538-DM-C	40	6,8	242,2	3,7 kW	1
TWI4-0544-DM-C	40	6,8	279,9	4 kW	1
TWI4.09-05-DM-D	50	12,2	29,9	1,1 kW	2
TWI4.09-07-DM-D	50	12,2	41,5	1,1 kW	2
TWI4.09-10-DM-D	50	12,2	57,9	1,5 kW	2
TWI4.09-12-DM-D	50	12,2	70,8	2,2 kW	2
TWI4.09-15-DM-D	50	12,2	87,8	2,2 kW	2
TWI4.09-18-DM-D	50	12,2	104,4	3 kW	1
TWI4-0921-DM-C	50	12,2	122	3,7 kW	1
TWI4-0925-DM-C	50	12,2	143,6	3,7 kW	1
TWI4-0930-DM-C	50	12,2	174,4	5,5 kW	1
TWI4-0937-DM-C	50	12,2	214,1	5,5 kW	1
TWI4.14-04-DM-D	50	22,8	24	1,1 kW	2
TWI4.14-06-DM-D	50	22,8	36,1	1,5 kW	2
TWI4.14-08-DM-D	50	22,8	48,1	2,2 kW	2
TWI4.14-11-DM-D	50	22,8	66,1	3 kW	1
TWI4.14-13-DM-D	50	22,8	78,1	3 kW	1
TWI4.14-15-DM-C	50	22,8	90,1	4 kW	1
TWI4.14-17-DM-C	50	22,8	102	4 kW	1
TWI4.14-20-DM-C	50	22,8	120	5,5 kW	1
TWI4.14-23-DM-C	50	22,8	138	5,5 kW	1
TWI4.14-27-DM-C	50	22,8	162,1	7,5 kW	1
TWI4.14-31-DM-C	50	22,8	186	7,5 kW	1
