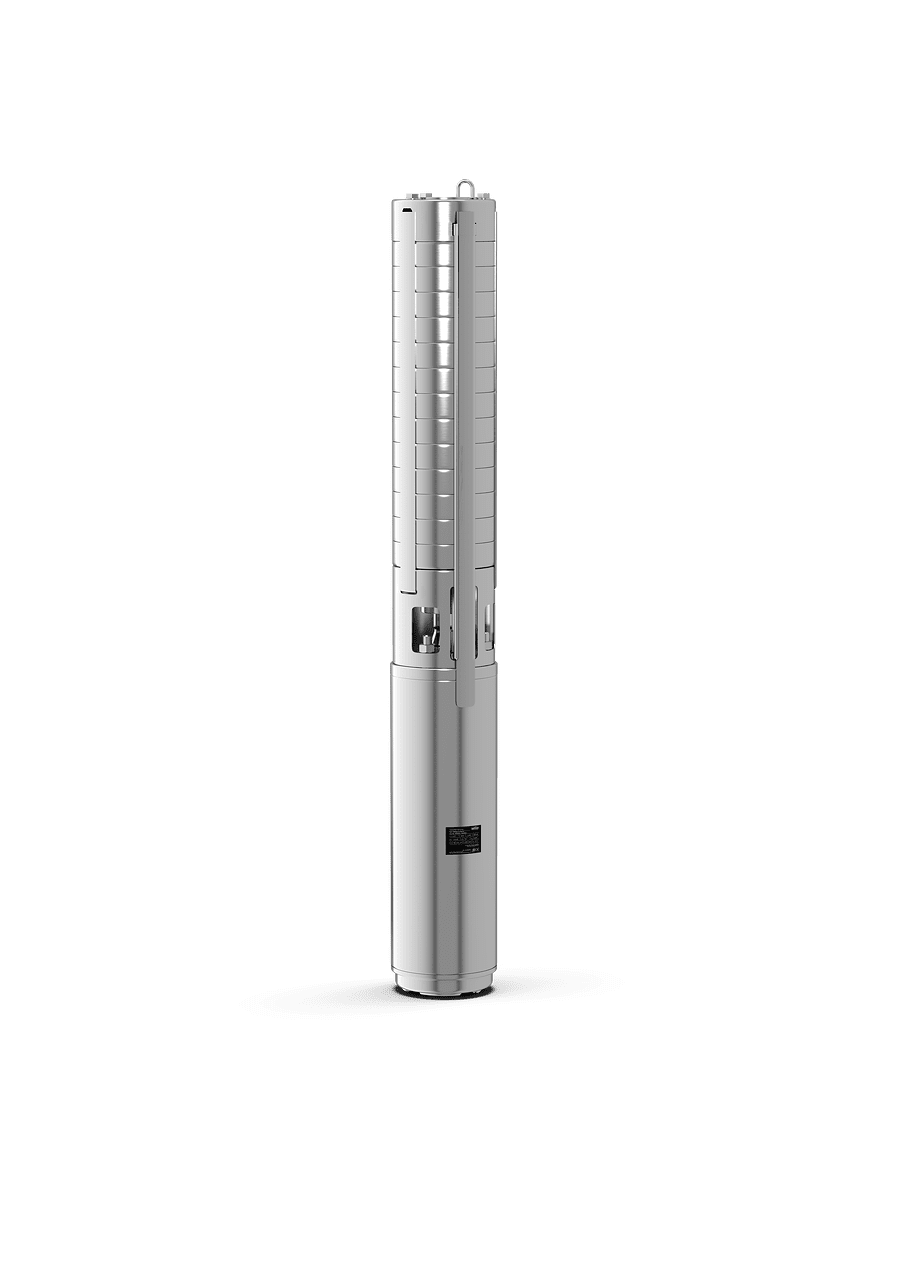

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-13-DM-D

WiloWilo-Sub TWI 4

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-13-DM-D

Réf.6091316

Réponse sous 24 h ouvrées

Débit max

2,88 m³/h

HMT max

75,8 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe immergée multicellulaire Wilo-Sub TWI 4.02-13-DM-D, conçue pour le transport d'eau sanitaire et potable avec homologation ACS. Elle offre une hauteur manométrique maximale de 75,8 m et un débit optimal de 1,9 m³/h.

Avantages

* Construction en acier inoxydable pour une résistance à la corrosion optimale.
* Moteur immergé IP68 refroidi par le fluide, assurant une longue durée de vie.
* Homologation ACS garantie pour l'application en eau potable et sanitaire.
* Clapet anti-retour intégré pour prévenir les retours de fluide indésirables.
* Paliers autolubrifiants et bobinage isolé au vernis pour une fiabilité accrue.

Applications

* Alimentation en eau potable et sanitaire pour les bâtiments.
* Systèmes de pompage vertical ou horizontal avec enveloppe de refroidissement.
* Installations nécessitant une pression stable jusqu'à 40 bar.
* Circuits d'eau avec température comprise entre 3 °C et 30 °C.
* Réseaux avec teneur en sable maximale de 50 g/m³.

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Wilo-EFC

Wilo-EFC0.75 3x380-480V 50/60Hz IP55

Hauteur H

98 mm

Largeur W

98 mm

Longueur L

711 mm

Manomètre

Manomètre 0 - 6 bar

Poids net m

11,9 kg

W-CTRL-CC-H

W-CTRL-CC-WP-1x2,4A-T4-DOL-FC-WM-PKG

Voir toutes les spécifications (67)

Poids brut m

13,4 kg

Corps de pompe

Acier inoxydable

Modules IF EFC

Profibus DP MCA Wilo-EFC

Vanne d'arrêt

Robinet d'isolement Rp 1¼

Corps du moteur

Acier inoxydable

Câble du moteur

C. de moteur pour eau de traitement 4 x 50 mm²

Nombre d'étages

Débit max. Q max

2,9 m³/h

Section du câble

3x1,5 + 1G1,5 mm²

Clapet anti-retour

Clapet antiretour RV/S R 1¼

Collier de serrage

Collier de serrage (acier inoxydable) pour câble en acier inoxydable (Ø 3 mm)

Câble métallique

Câble en acier inoxydable Ø 3 mm

Vitesse nominale n

2865 1/min

Wilo-Control EC-WP

Control EC-WP-1x12A-MT34-DOL-WM

Courant nominal I N

2,05 A

Diamètre moteur DM

95 mm

Type de branchement

Direct en ligne (DOL)

Électrode plongée

Électrode plongée, 3 m

Alimentation réseau

3~400 V, 50 Hz

Câble Quick Connect

Câble du moteur QC 4 x 1,5 mm², 10 m

Diamètre max. D max

98 mm

Débit optimal Q opt

1,9 m³/h

Teneur max. en sable

50 g/m³

Construction du moteur

Moteur immergé

Réducteur de pression

Réducteur de pression R ½

Courant de démarrage I

10,6 A

Interruption à pression

Interruption à pression 0-16 bars

Classe de protection moteur

IP68

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Profondeur d'immersion max.

350 m

Bride côté refoulement DNd

Rp 1¼

Câble connecteur en résine

Kit de jonction résine à couler 4 x 1.5 jusqu'à 4 x 10 mm²

Interrupteur à flotteur WAO

Interrupteur à flotteur WAO 65, câble de 5 m

Nombre de démarrages max. t

20 1/h

Jonctions thermorétractables

Jonctions thermorétractables 4 x 1.5 mm² et 2.5 mm²

Pression de service maximale p

40,0 bar

Facteur de puissance cos φ 100

0,77

Pression de service maximale PN

40 bar

Hauteur manométrique max. H max

75,8 m

Puissance nominale du moteur P 2

0,75 kW

Indice de rendement minimal (MEI)

≥0,7

Température du fluide max. T max

30 °C

Température du fluide min. T min

3 °C

Hauteur manométrique optimale H opt

51,69 m

Longueur du câble de raccordement L

1,5 m

Coffret de commande Wilo-Control BE-WP

BE-WP-1x16A-MT34-DOL

Enveloppe de refroidissement verticale

Enveloppe de refroidissement pour pompes immergées 4" (verticale).

Enveloppe de refroidissement horizontale

Jupe de refroidissement pour pompes à moteur immergé 4".

Indicateur du niveau de remplissage AF 400

Indic. du niveau de remplissage AF 400

Câble de moteur pour eau potable moteur 4"

Kit de câbles pour moteurs 4 pouces AISI 304, 4 x 1,5 mm², 2,5 m

Réservoir sous pression à membrane type D

Réservoir à vessie type D (12D-PN16)

Réservoir sous pression à membrane type DE

Réservoir à vessie type D (18D-PN10)

Câble de moteur pour eau potable (au mètre)

C. de moteur pour eau potable 4 x 10 mm²

Réservoir sous pression à membrane DT5 junior

Réservoir à vessie DT5 junior 60, PN 10

Vitesse d'écoulement min. au niveau du moteur m/s

0,08 m/s

Filtre de sortie EFC (câble de 150-500 m de long)

Filtre 2,4A sin IP54 Wilo-EFC

Rallonge de câble du moteur (kit câble du moteur QC)

Kit de câbles du moteur QC 4 x 1.5 mm², 1.5 m

Rallonge de câble du moteur (kit connecteur de câble de moteur)

Kit raccord à serre-câble de moteur

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-Sub TWI 4

58 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références

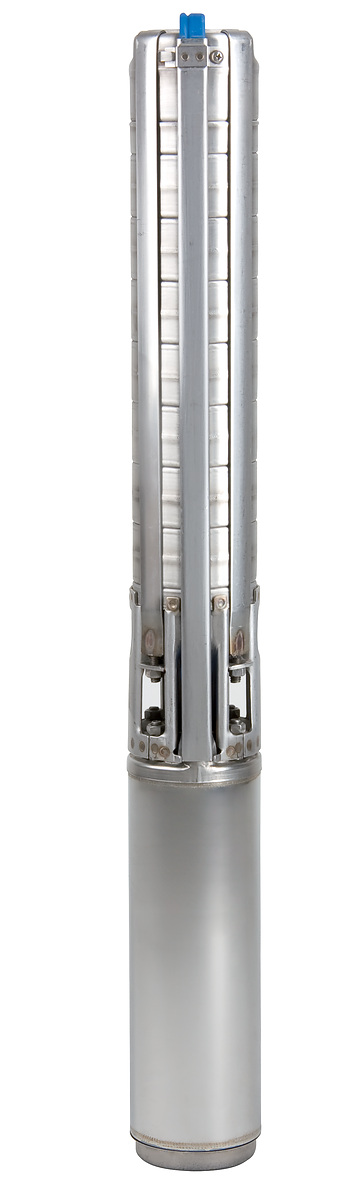

TWI4.01-09-DM-D	32	1,8	50,5	0,4 kW	4
TWI4.01-14-DM-D	32	1,8	78,5	0,6 kW	4
TWI4.01-18-DM-D	32	1,8	102	0,6 kW	4
TWI4.01-21-DM-D	32	1,8	117,6	0,8 kW	4
TWI4.01-28-DM-D	32	1,8	157,9	1,1 kW	4
TWI4.01-36-DM-D	32	1,8	206,4	1,1 kW	4
TWI4.01-42-DM-D	32	1,8	241,2	1,5 kW	4
TWI4.02-09-DM-D	32	2,9	52,6	0,6 kW	4
Pompe immergée multicellulaire Wilo-Sub TWI 4.02-13-DM-D	32	2,9	75,8	0,8 kW	4
TWI4.02-18-DM-D	32	2,9	104,3	1,1 kW	4
TWI4.02-23-DM-D	32	2,9	135,8	1,1 kW	4
TWI4.02-28-DM-D	32	2,9	166,1	1,5 kW	4
TWI4.02-33-DM-D	32	2,9	196,8	1,5 kW	4
TWI4.02-40-DM-D	32	2,9	235,6	2,2 kW	4
TWI4.02-48-DM-D	32	2,9	278,4	2,2 kW	4
TWI4.03-06-DM-D	32	4,7	38,3	0,6 kW	4
TWI4.03-09-DM-D	32	4,7	57,1	0,8 kW	4
TWI4.03-12-DM-D	32	4,7	76,8	1,1 kW	4
TWI4.03-15-DM-D	32	4,7	98,2	1,1 kW	4
TWI4.03-18-DM-D	32	4,7	116,4	1,5 kW	4
TWI4.03-22-DM-D	32	4,7	142,4	1,5 kW	4
TWI4.03-25-DM-D	32	4,7	160,9	2,2 kW	4
TWI4.03-29-DM-D	32	4,7	185,8	2,2 kW	4
TWI4.03-33-DM-D	32	4,7	211,5	2,2 kW	4
TWI4.03-39-DM-D	32	4,7	252,2	3 kW	2
TWI4.03-45-DM-D	32	4,7	289,4	3 kW	2
TWI4-0352-DM-C	32	4,7	335,6	3,7 kW	1
TWI4.05-04-DM-D	40	6,8	25,5	0,6 kW	2
TWI4.05-06-DM-D	40	6,8	38,6	0,6 kW	2
TWI4.05-08-DM-D	40	6,8	51,5	0,8 kW	2
TWI4.05-12-DM-D	40	6,8	77,3	1,5 kW	2
TWI4.05-17-DM-D	40	6,8	108,6	2,2 kW	2
TWI4.05-21-DM-D	40	6,8	133,8	2,2 kW	2
TWI4.05-25-DM-D	40	6,8	158	2,2 kW	2
TWI4.05-33-DM-D	40	6,8	209,5	3 kW	1
TWI4-0538-DM-C	40	6,8	242,2	3,7 kW	1
TWI4-0544-DM-C	40	6,8	279,9	4 kW	1
TWI4.09-05-DM-D	50	12,2	29,9	1,1 kW	2
TWI4.09-07-DM-D	50	12,2	41,5	1,1 kW	2
TWI4.09-10-DM-D	50	12,2	57,9	1,5 kW	2
TWI4.09-12-DM-D	50	12,2	70,8	2,2 kW	2
TWI4.09-15-DM-D	50	12,2	87,8	2,2 kW	2
TWI4.09-18-DM-D	50	12,2	104,4	3 kW	1
TWI4-0921-DM-C	50	12,2	122	3,7 kW	1
TWI4-0925-DM-C	50	12,2	143,6	3,7 kW	1
TWI4-0930-DM-C	50	12,2	174,4	5,5 kW	1
TWI4-0937-DM-C	50	12,2	214,1	5,5 kW	1
TWI4.14-04-DM-D	50	22,8	24	1,1 kW	2
TWI4.14-06-DM-D	50	22,8	36,1	1,5 kW	2
TWI4.14-08-DM-D	50	22,8	48,1	2,2 kW	2
TWI4.14-11-DM-D	50	22,8	66,1	3 kW	1
TWI4.14-13-DM-D	50	22,8	78,1	3 kW	1
TWI4.14-15-DM-C	50	22,8	90,1	4 kW	1
TWI4.14-17-DM-C	50	22,8	102	4 kW	1
TWI4.14-20-DM-C	50	22,8	120	5,5 kW	1
TWI4.14-23-DM-C	50	22,8	138	5,5 kW	1
TWI4.14-27-DM-C	50	22,8	162,1	7,5 kW	1
TWI4.14-31-DM-C	50	22,8	186	7,5 kW	1
