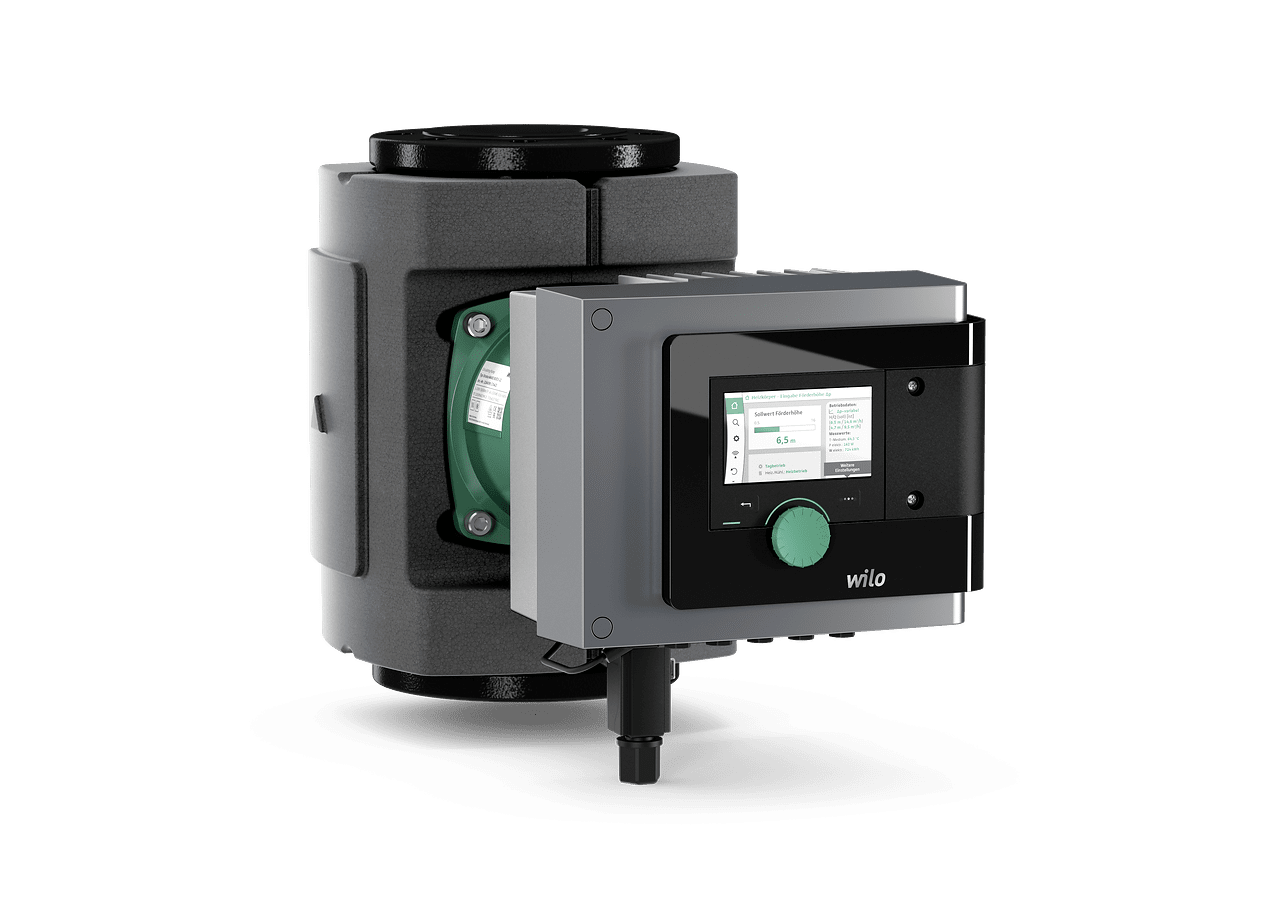

Circulateur Wilo-Stratos MAXO 32/0,5-10 PN16

WiloWilo-Stratos MAXO

Circulateur Wilo-Stratos MAXO 32/0,5-10 PN16

Réf.2186267

Réponse sous 24 h ouvrées

Débit max

15,87 m³/h

HMT max

10,49 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Circulateur intelligent Wilo-Stratos MAXO 32/0,5-10 PN16 à rotor noyé et moteur à aimant permanent. Débit maximal de 15,9 m³/h et hauteur manométrique maximale de 10,5 m. IEE ≤ 0,18 pour une efficacité énergétique optimale.

Avantages

- Moteur à aimant permanent assurant un rendement hydraulique élevé.
- Écran couleur graphique 4,3 pouces pour affichage clair des données.
- Régulation dynamique adaptative réduisant la consommation énergétique.
- Connexion Bluetooth pour configuration via application Wilo-Assistant.
- Protection intégrale moteur et détection de fonctionnement à sec.

Applications

- Systèmes de chauffage et de refroidissement climatiques.
- Circulation d'eau froide et mélanges eau-glycol.
- Gestion technique centralisée via modules bus optionnels.
- Installations nécessitant une régulation de pression différentielle.
- Pompes doubles en configuration marche parallèle ou secours.

Spécifications techniques

Roue

PPS-GF40

Arbre

1.4122, revêtement DLC

Bride

DN 32

Écran

Écran couleur graphique (4,3 pouces)

Hauteur H

220 mm

Immunité

EN 61800-3 ; 2004+A1 ; 2012 / environnement industriel (C2)

Largeur W

212 mm

Émission

EN 61800-3 ; 2004+A1 ; 2012 / environnement résidentiel (C1)

Entraxe L0

220 mm

Voir toutes les spécifications (66)

Longueur L

360 mm

Modules CIF

Module CIF BACnet MS/TP

Poids net m

11,1 kg

Débit Q max

15,9 m³/h

Poids brut m

14,5 kg

Doigt de gant

Doigt de gant G ½, 45 mm

Corps de pompe

Fonte grise

Affichage écran

Valeur de consigne Hauteur manométrique réelle Débit réel Puissance absorbée Consommation électrique Température (version « -R7 » : température réelle du fluide possible avec capteur de température Stratos MAXO) Messages d'avertissement (état à l'écran : jaune) Messages d'erreur en texte clair (état à l'écran : rouge) Dégazage de la pompe (état à l'écran : bleu) Mode de régulation Influences actives (p. ex. ARRÊT, No-Flow Stop)

Connecteur coudé

Connecteur électrique coudé Stratos MAXO

Fonction de purge

oui

Sortie numérique

SSM SBM

Classe d'isolation

Entrée numérique

Ext. MAX Ext. MIN Ext. OFF Verrouillage des touches MANUEL (ARRÊT GTB) Commutation mode chauffage/refroidissement

Vitesse max. n max

4000 1/min

Vitesse min. n min

750 1/min

Matériau du palier

carbone, imprégné d'antimoine

Mode de régulation

Δp-v pour pression différentielle variable Δp-c pour pression différentielle constante Q-Limit pour limite du débit maximal Fonction de régulation Dynamic Adapt Plus ΔT pour régulation de la température différentielle T-const. pour régulation constante de la température Constante Q pour régulation constante du débit Multi-Flow Adaptation Δ T-const. pour régulation constante de la température différentielle Régulation PID Vitesse de rotation constante (n-const.)

Alimentation réseau

1~230 V ±10%, 50/60 Hz

Classe de protection

IPX4D

Contrôle des pompes

Pompe à variation électronique (pompe à haut rendement)

Filtre à particules

oui

Moteur autoprotégé

oui

Passe-câbles à vis

5 x M16x1.5

Courant nominal I max

1,09 A

Courant nominal I min

0,11 A

ClimaForm Stratos MAXO

ClimaForm Stratos MAXO 32/0,5-8/10/12

Puissance nominale P 2

206 W

Verrouillage des touches

oui

Affichage de l'information

Version Comfort : écran LCD (grand) pour afficher la hauteur manométrique, le débit, la puissance absorbée actuelle et cumulée.

Fonction. pompes multiples

Mode de fonctionnement normal/secours Marche parallèle

Homologations et marquages

CE VDE EAC

Coque d'isolation thermique

oui

Hauteur manométrique H max

10,5 m

Particularités de la gamme

Commutation chauffage/refroidissement Fonctionnement ralenti Mesure thermique de la chaleur Mesure de la quantité de froid Fonction de verrouillage des touches No-Flow Stop Fonction de réinitialisation sur les paramètres d'usine Limitation réglable du débit Sauvegarde et réinitialisation des paramètres configurés de la pompe (3 points de restauration) Affichage des rapports de défauts et des messages d'avertissement en texte clair avec proposition de mesures correctives

Puissance absorbée P 1 max

250 W

Puissance absorbée P 1 min

7 W

Saisie des valeurs mesurés

Mesure de la quantité de chaleur et de froid

Affichage écran (en option)

Vitesse de rotation Quantité de chaleur Quantité de froid Heures de service Tension d'alimentation Message d'avertissement Message d'erreur

Connexion électrique rapide

Wilo-Connector

Message analogique de série

0-10 V 2-10 V 4-20 mA 0-20 mA PT1000

Connexion au Wilo-Smart Cloud

Sur Wilo-Smart Gateway

Sonde de température Pt 1000

Sonde de température Pt 1000 B

Coque d'isolation pour le froid

Accessoires

Pression de service maximale PN

16 bar

Min. température ambiante T min

-10 °C

Température ambiante max. T max

40 °C

Température du fluide max. T max

110 °C

Température du fluide min. T min

-10 °C

Description du modèle précédent

Stratos 32/1-10 PN16

Référence du modèle précédent

2110124

Accès dans l'application Wilo-Assistant

oui

Indice d'efficacité énergétique (IEE) *

≤0,18

Hauteur d'alimentation minimale à 110 °C

16 m

Hauteur d'alimentation minimale à 50 °C m

3 m

Hauteur d'alimentation minimale à 95 °C m

10 m

échange de données sans fil et commande à distance

Bluetooth

Communication bus au moyen d'accessoires supplémentaires

BACnet MS/TP LON Modbus RTU CANopen PLR BACnet IP Modbus TCP

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-Stratos MAXO

52 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	Débit max (m³/h)	HMT max (m)	Puissance	Références
Stratos MAXO 25/0,5-4 PN10	8,1	4,2	0,1 kW	8
Stratos MAXO 25/0,5-6 PN10	9,7	6,2	0,1 kW	6
Stratos MAXO 30/0,5-6 PN10	9,8	6,1	0,1 kW	6
Stratos MAXO 30/0,5-8 PN10	10	8,5	0,1 – 0,2 kW	6
Stratos MAXO 25/0,5-8 PN10	10	8,5	0,1 – 0,2 kW	6
Stratos MAXO 25/0,5-10 PN10	12,3	10,2	0,3 kW	8
Stratos MAXO 30/0,5-12 PN10	12,3	12,4	0,3 kW	6
Stratos MAXO 30/0,5-14 PN10	12,3	14,2	0,3 kW	4
Stratos MAXO 25/0,5-12 PN10	12,4	12,4	0,3 kW	6
Stratos MAXO 32/0,5-8 PN16	13,2	8,4	0,1 – 0,2 kW	6
Stratos MAXO-D 30/0,5-6 PN10	13,7	6,2	0,1 kW	2
Stratos MAXO 40/0,5-10 PN16	15,7	10,6	0,2 kW	4
Circulateur Wilo-Stratos MAXO 32/0,5-10 PN16	15,9	10,5	0,3 kW	4
Stratos MAXO 40/0,5-4 PN16	16	4,5	0,1 kW	4
Stratos MAXO 50/0,5-10 PN16	16,8	10,6	0,2 kW	4
Stratos MAXO 32/0,5-12 PN16	17,1	12,5	0,3 kW	6
Stratos MAXO-D 30/0,5-10 PN10	17,9	10,5	0,3 kW	2
Stratos MAXO-D 32/0,5-8 PN16	18,4	8,4	0,2 kW	2
Stratos MAXO 32/0,5-16 PN16	21	16,2	0,5 kW	4
Stratos MAXO 40/0,5-8 PN16	22,3	9,4	0,2 – 0,3 kW	6
Stratos MAXO 50/0,5-6 PN16	22,7	6,6	0,3 kW	4
Stratos MAXO-D 32/0,5-12 PN16	23,5	12,7	0,3 kW	2
Stratos MAXO 50/0,5-8 PN16	26,9	9,7	0,4 kW	4
Stratos MAXO 40/0,5-12 PN16	27,6	14	0,5 – 0,6 kW	6
Stratos MAXO 40/0,5-16 PN16	30,2	16,3	0,6 kW	4
Stratos MAXO-D 40/0,5-8 PN16	30,3	9,4	0,3 kW	2
Stratos MAXO-D 50/0,5-6 PN16	33,7	6,6	0,3 kW	2
Stratos MAXO 50/0,5-9 PN16	34,7	10,7	0,5 – 0,6 kW	6
Stratos MAXO 50/0,5-12 PN16	35,3	13,1	0,6 kW	4
Stratos MAXO 65/0,5-6 PN16	37,9	6,7	0,4 kW	2
Stratos MAXO-D 40/0,5-12 PN16	40,2	14,2	0,6 kW	2
Stratos MAXO 65/0,5-9 PN16	42,1	12,1	0,6 kW	2
Stratos MAXO-D 40/0,5-16 PN16	42,9	16,3	0,6 kW	2
Stratos MAXO-D 50/0,5-8 PN16	43,6	9,6	0,4 kW	2
Stratos MAXO 50/0,5-14 PN16	48,2	15,8	1 kW	2
Stratos MAXO 65/0,5-12 PN16	48,3	14,1	0,8 – 1 kW	4
Stratos MAXO-D 50/0,5-9 PN16	53	10,8	0,6 kW	2
Stratos MAXO-D 65/0,5-6 PN16	53,1	6,7	0,4 kW	2
Stratos MAXO 50/0,5-16 PN16	54	16	1,5 kW	2
Stratos MAXO-D 50/0,5-12 PN16	54,3	13,1	0,6 kW	2
Stratos MAXO 65/0,5-16 PN16	54,8	16,1	1,4 kW	2
Stratos MAXO 80/0,5-6 PN10	62,3	8,3	0,9 kW	2
Stratos MAXO 100/0,5-6 PN10	64,5	8,4	0,8 kW	2
Stratos MAXO 80/0,5-12 PN10	68,6	14	1,4 kW	2

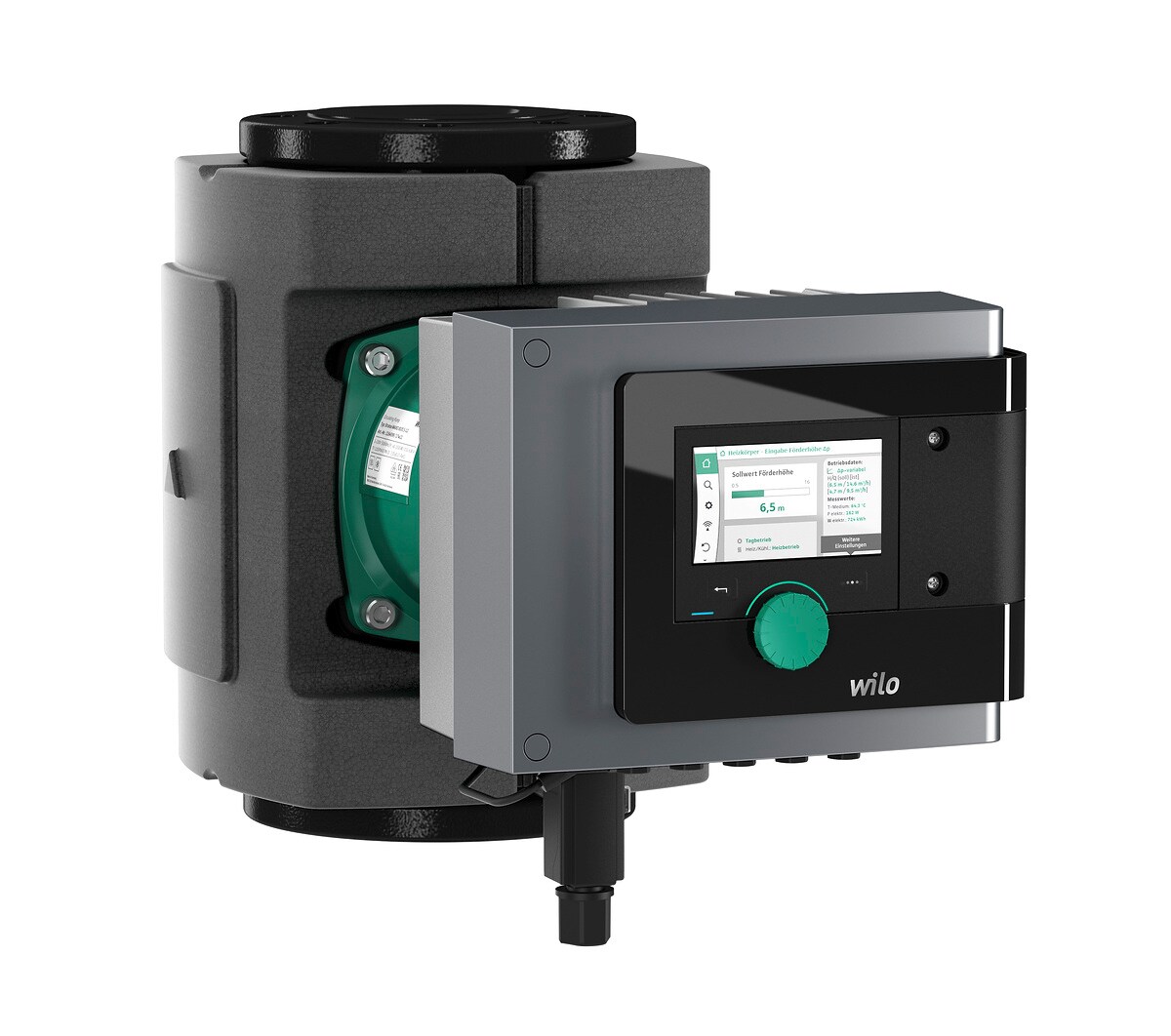

Stratos MAXO 100/0,5-12 PN10	69	14	1,3 kW	2
Stratos MAXO-D 65/0,5-12 PN16	71,7	14,4	1 kW	2
Stratos MAXO 80/0,5-16 PN10	75,9	16	1,6 kW	2
Stratos MAXO-D 50/0,5-16 PN16	77,7	16,9	1,5 kW	2
Stratos MAXO-D 65/0,5-16 PN16	80,3	16,5	1,4 kW	2
Stratos MAXO-D 80/0,5-6 PN10	87,9	8,4	0,9 kW	2
Stratos MAXO-D 80/0,5-12 PN10	105,4	14,1	1,4 kW	2
Stratos MAXO-D 80/0,5-16 PN10	112,5	16,5	1,6 kW	2
