WiloWilo-Star-Z

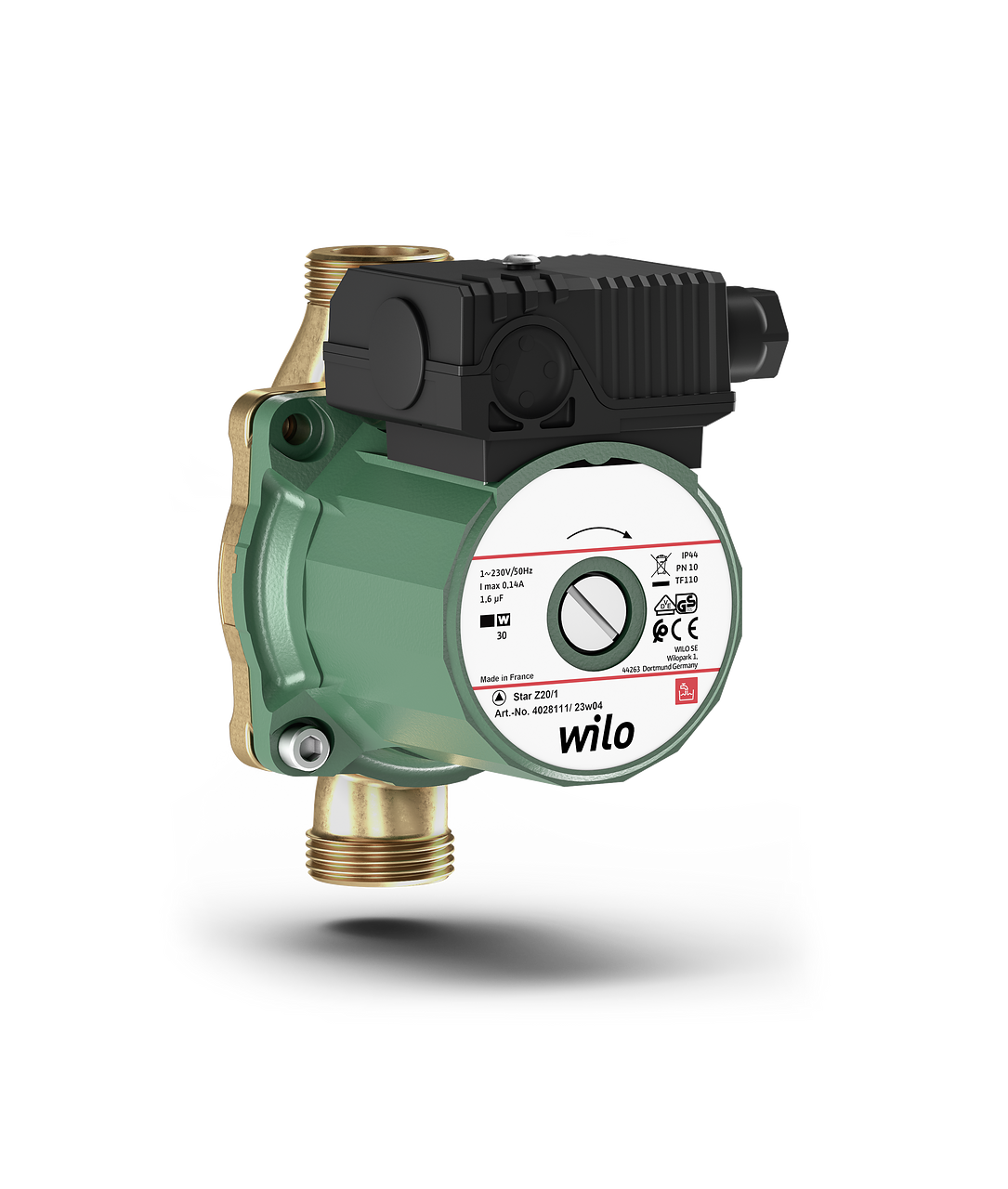

Circulateur Wilo-Star-Z 20/7-3
Réf.4081203
Réponse sous 24 h ouvréesDébit max
6,04 m³/h
HMT max
6,019 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Circulateur à rotor noyé Wilo-Star-Z 20/7-3 pour eau potable et ECS. Débit maximal de 6,0 m³/h sous une hauteur manométrique de 6,0 m. Moteur autoprotégé avec corps en bronze CC499K.
Avantages
- - Rotor noyé avec roue PPE-GF30 pour fiabilité accrue.
- - Arbre en céramique oxydée assurant longévité et étanchéité.
- - Palier lisse en carbone imprégné de résine pour durabilité.
- - Modification de vitesse sur trois niveaux pour ajustement précis.
- - Protection moteur IP44 et classe d'isolation F pour sécurité.
Applications
- - Installation en ligne pour réseaux d'eau potable.
- - Circulation d'eau chaude sanitaire domestique ou tertiaire.
- - Systèmes de chauffage à basse température.
- - Bouclages d'eau potable avec dureté contrôlée.
- - Environnements industriels nécessitant un débit de 6 m³/h.
Spécifications techniques
Roue
PPE-GF30
Arbre
Céramique oxydée
Bride
DN 20
Hauteur H
94 mm
Immunité
EN 61000-6-2
Largeur W
154 mm
Émission
EN 61000-6-3
Entraxe L0
150 mm
Longueur L
146 mm
Voir toutes les spécifications (36)Réduire
Poids net m
2,8 kg
Poids brut m
2,9 kg
Corps de pompe
Bronze, CC499K
Débit max. Q max
6,0 m³/h
Protection moteur
non
Classe d'isolation
F
Vitesse max. n max
2797 1/min
Courant nominal I N
0,65 A
Matériau du palier
Carbone, imprégné de résine
Alimentation réseau
1~230 V, 50 Hz
Passe-câbles à vis
1 x PG11
Temporisateur SK 601N
Coffret de commande SK 601N
Puissance nominale P 2
109,5 W
Classe de protection moteur
IP44
Puissance absorbée P 1 max
168,5 W
Description du modèle suivant
Stratos PICO-Z 20/1-6 PN 10
Référence du modèle suivant
4216471
Pression de service maximale PN
10 bar
Raccords filetés / adaptateur
Raccord vissé , laiton Rp¾ i x G1¼ i (lot de 1)
Min. température ambiante T min
0 °C
Température ambiante max. T max
40 °C
Hauteur manométrique max. H Qmin
6,0 m
Température du fluide max. T max
65 °C
Température du fluide min. T min
2 °C
Coquille d'isolation thermique taille 14
Coquille d'isolation thermique de taille 14
Dureté d'eau max. dans les systèmes de bouclage d'eau potable
3.21 mmol/l (18°dH)
Plage de température à une température ambiante max +40 °C T
+2...+65
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-Star-Z
12 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|
| Star-Z NOVA A (ROW) | 0,4 | 1 | 0 kW | 1 |
| Star-Z NOVA T (ROW) | 0,4 | 1 | 0 kW | 1 |
| Star-Z NOVA (ROW) | 0,4 | 1 | 0 kW | 1 |

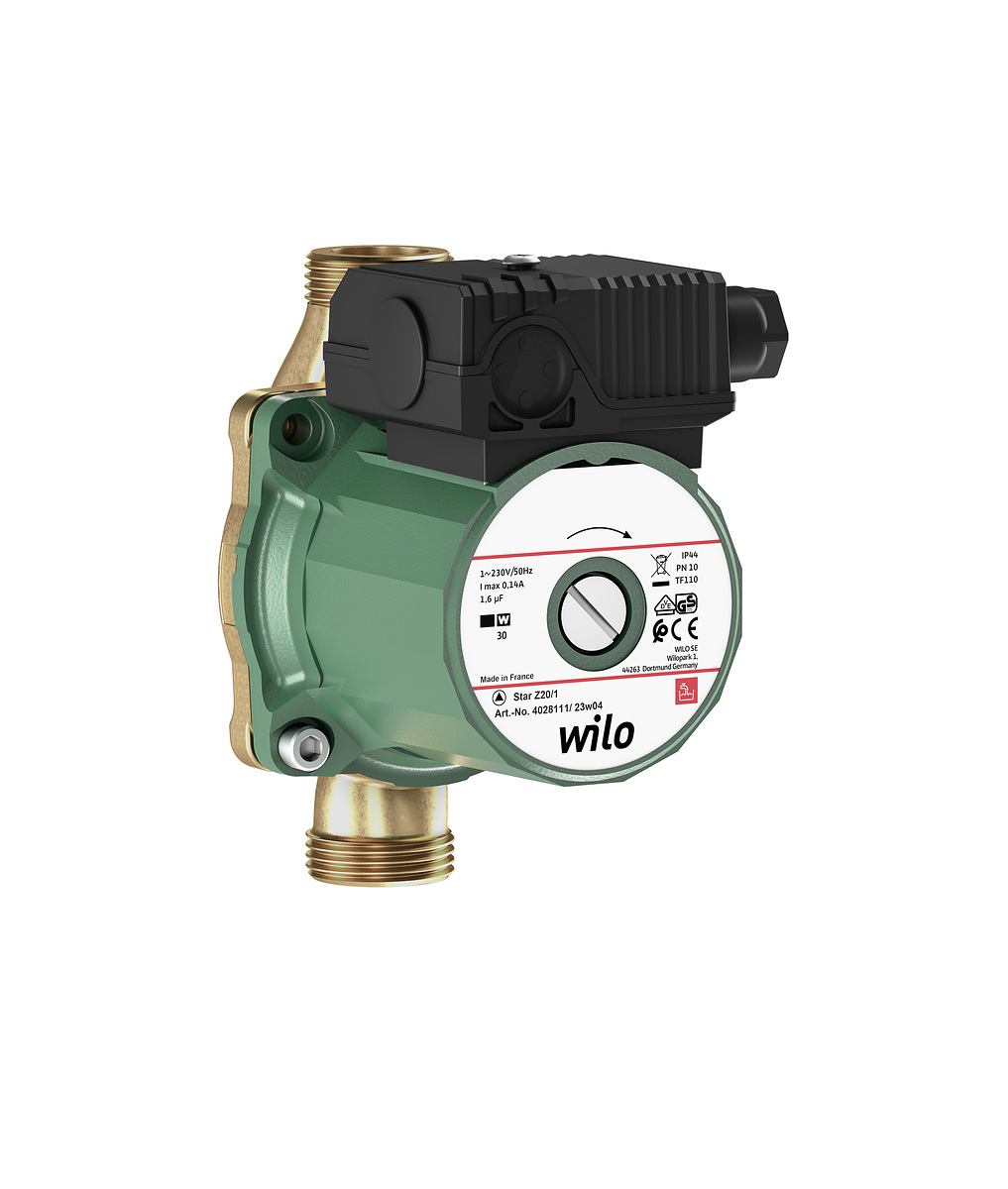

| STAR-Z20/1 | 1,6 | 1 | 0 kW | 4 |

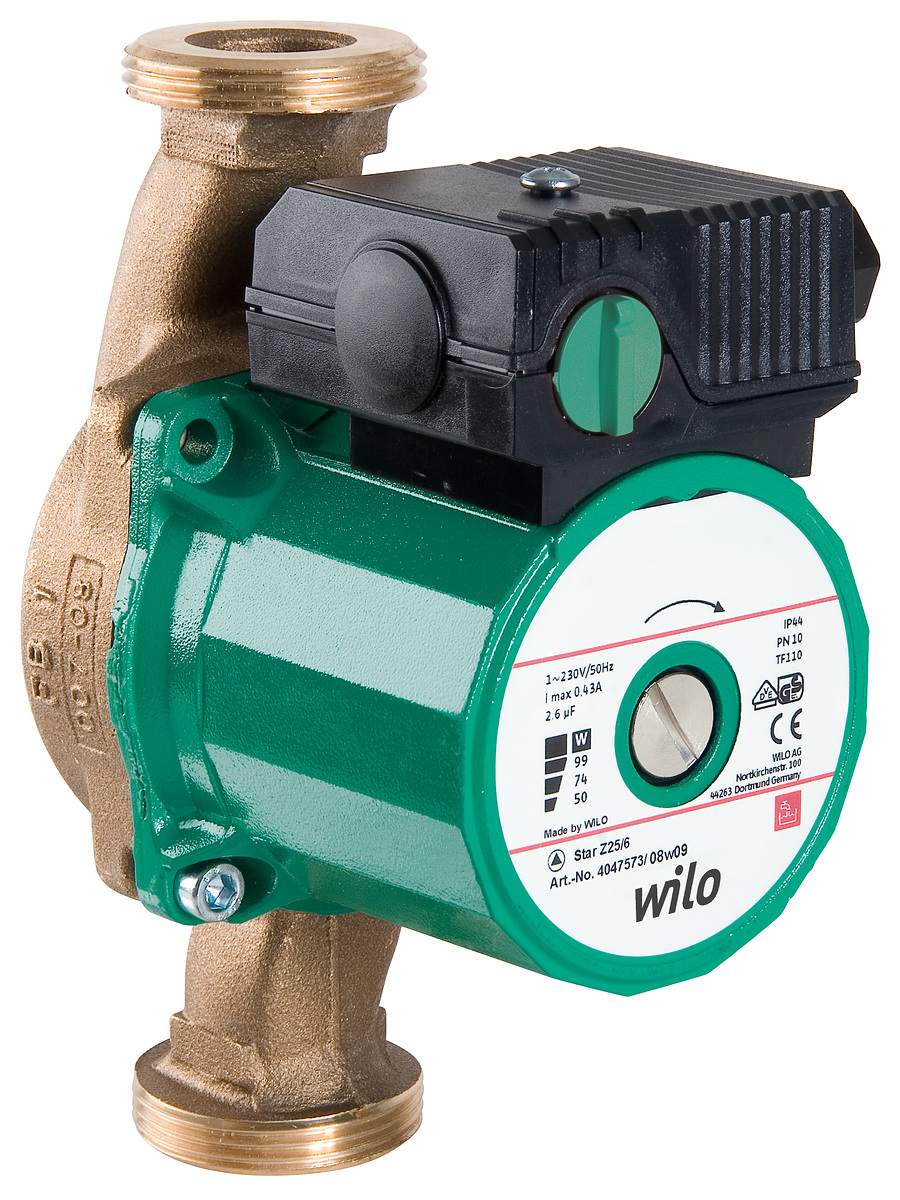

| STAR-Z20/1-3(15-130) | 2,4 | 1,4 | 0 kW | 2 |
| STAR-Z20/2-3(15-130) | 3 | 1,9 | 0,1 kW | 2 |
| STAR-Z25/2 EM | 3,6 | 2,3 | 0,1 kW | 2 |
| STAR-Z20/4-3(150) | 3,7 | 4,7 | 0,1 kW | 2 |
| STAR-Z20/5-3(150) | 4,4 | 5,2 | 0,1 kW | 4 |
| STAR-Z25/6-3 | 5,1 | 5,6 | 0,1 kW | 2 |
| Circulateur Wilo-Star-Z 20/7-3 | 6 | 6 | 0,2 kW | 2 |
| STAR-ZD25/6-3 | 9 | 6,1 | 0,1 kW | 1 |
