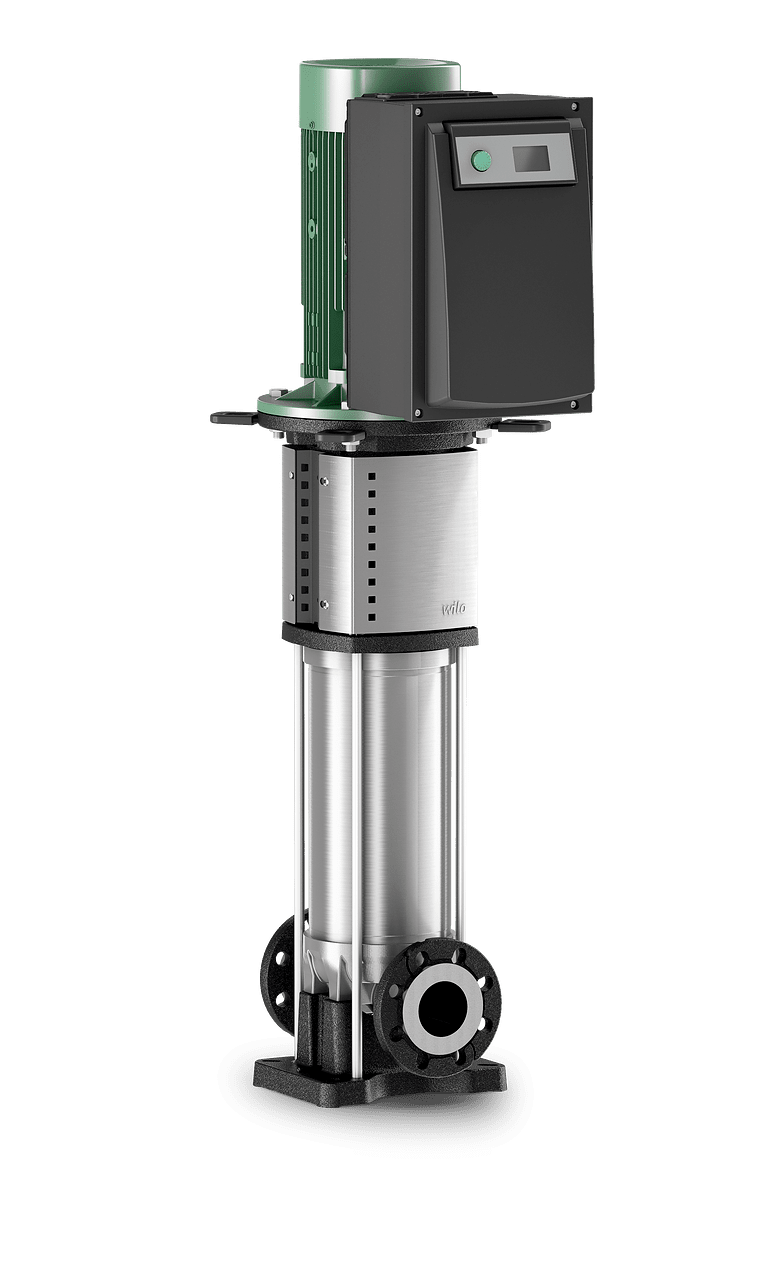

Pompe multicellulaire Wilo-Helix VE 3604-1/16/E/KS/3

Wilowilo-helix-ve

Pompe multicellulaire Wilo-Helix VE 3604-1/16/E/KS/3

Réf.4257243

Réponse sous 24 h ouvrées

Débit max

60,42 m³/h

HMT max

96,01 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe multicellulaire verticale Wilo-Helix VE 3604-1/16/E/KS/3, DN 65, PN 16. Moteur IE5 11 kW avec variateur intégré pour régulation PID et haute efficacité énergétique.

Avantages

* Moteur IE5 et variateur intégré pour régulation de pression et débit précise.
* Hydraulique soudée au laser optimisée pour un rendement élevé et un dégazage efficace.
* Corps et roues en acier inoxydable assurant une résistance à la corrosion.
* Garniture mécanique X-Seal remplaçable sans démontage du moteur pour maintenance simplifiée.
* Protection complète : surcharge, manque d'eau, blocage et défauts phase ou tension.

Applications

* Distribution d’eau et surpression dans les réseaux industriels.
* Circulation d’eau de process et circuits de refroidissement fermés.
* Stations de lavage industriel et systèmes d’irrigation.
* Régulation de pression constante ou variable via capteur externe.
* Installations nécessitant une gestion technique centralisée (BACnet, Modbus).

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Socle

Châssis

Hauteur H

1204 mm

Largeur W

296 mm

Longueur L

320 mm

Poids net m

155 kg

Dimensions H

1273

Poids brut m

197 kg

Voir toutes les spécifications (58)

Dimensions H1

174

Dimensions H2

812

Dimensions H3

105

Dimensions H4

865

Dimensions L1

160

Dimensions L2

160 mm

Dimensions dL

18 mm

Corps de pompe

Acier inoxydable

Dimensions DN1

DN 65

Dimensions DN2

DN 65

Dimensions Ød

108

wss_dimension_L4

170

Classe d'isolation

Diamètre moteur X

386 mm

Matériau du joint

EPDM

Capteur de pression

Kit capteur de pression 6 BARS

Courant nominal I N

19,6 A

Type de branchement

Démarrage progressif (SS)

Alimentation réseau

3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~480 V, 50/60 Hz

Bride de refoulement

DN 65

Classe de protection

IP55

Diamètre moteur ØM

386 mm

Garniture mécanique

BQ1EGG

Contre-brides (acier)

Contre-brides en acier (rondes, 2 pièces), PN 16 DN 65

Nombre de perçages n

Bride côté aspiration DNs

DN 65

Bride côté refoulement B1

65 mm

Classe de protection moteur

IP55

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Puissance absorbée P 1 max

12000 W

Bride côté refoulement DNd

DN 65

Pression de service maximale PN

16 bar

Classe d’efficacité du moteur

IE5

Min. température ambiante T min

-15 °C

Puissance nominale du moteur P 2

11 kW

Température ambiante max. T max

50 °C

Garniture d'étanchéité d'arbre

BQ1EGG

Indice de rendement minimal (MEI)

≥0,7

Pression d'entrée maximale p inl

10 bar

Température du fluide max. T max

120 °C

Température du fluide min. T min

-20 °C

Compatibilité électromagnétique

EN 61000-6-1, -2, -3, -4

Matériau de la chambre à étages

Acier inoxydable

Rendement du moteur 100% η M 100%

94,2 %

Dimensions de la bride de pompe ØD

185 mm

Dimensions de la bride de pompe Ø k

145 mm

Capteur de pression pour installations

Pressure sensor, 0 - 6 bar

Modules IF de pompes à moteur ventilé

Module IF LON

Conduite de dérivation (manomètre de pression incl.)

Conduite de dérivation et manomètre pour séries Helix

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme wilo-helix-ve

75 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
HELIX2.0-VE220-1/25/E/KS/3	25	5	222,4	3 kW	2
HELIX2.0-VE222-1/25/E/KS/3	25	5	245,1	4 kW	2
HELIX2.0-VE204-1/16/E/KS/1	25	5	41,7	0,6 kW	5
HELIX2.0-VE211-1/16/E/KS/1	25	5	117,3	1,5 kW	7
HELIX2.0-VE206-1/16/E/KS/3	25	5	58,5	0,8 kW	3
HELIX2.0-VE216-1/25/E/KS/1	25	5	168,6	2,2 kW	3
HELIX2.0-VE206-1/16/E/KS/1	25	5,1	57,5	0,8 kW	2
HELIX2.0-VE208-1/16/E/KS/3	25	5,4	85,4	1,1 kW	4
HELIX2.0-VE208-1/16/E/S/1	25	5,4	85,4	1,1 kW	2
HELIX2.0-VE403-1/16/E/KS/1	25	7,7	28,5	0,6 kW	5
HELIX2.0-VE404-1/16/E/KS/1	25	8,4	40,8	—	5
HELIX2.0-VE405-1/16/E/KS/1	25	8,5	56,7	1,1 kW	3
HELIX2.0-VE407-1/16/E/KS/1	25	8,6	76,9	1,5 kW	7
HELIX2.0-VE405-1/16/E/KS/3	25	8,6	54,8	1,1 kW	3
HELIX2.0-VE418-1/25/E/KS/3	25	8,6	203,4	4 kW	2
HELIX2.0-VE410-1/16/E/KS/1	25	8,7	112,8	2,2 kW	7
HELIX2.0-VE413-1/25/E/KS/3	25	8,8	150,6	3 kW	2
HELIX2.0-VE601-1/16/E/KS/1	32	12,5	12,7	0,6 kW	5
HELIX2.0-VE602-1/16/E/KS/1	32	13	23,9	0,8 kW	5
HELIX2.0-VE608-1/16/E/KS/3	32	13,2	102,7	3 kW	4
HELIX2.0-VE604-1/16/E/KS/1	32	13,2	48,2	1,5 kW	5
HELIX2.0-VE615-1/25/E/KS/3	32	13,2	185,7	5,5 kW	2
HELIX2.0-VE611-1/16/E/KS/3	32	13,2	138,7	4 kW	4
HELIX2.0-VE603-1/16/E/KS/1	32	13,3	36,3	1,1 kW	5
HELIX2.0-VE606-1/16/E/KS/3	32	13,3	75,5	2,2 kW	4
HELIX2.0-VE619-1/25/E/KS/3	32	13,4	246,3	7,5 kW	2
HELIX2.0-VE606-1/16/E/KS/1	32	13,9	73,3	2,2 kW	3
HELIX2.0-VE1009-1/16/E/KS/3	40	19,8	126,9	5,5 kW	3
HELIX2.0-VE1012-1/25/E/KS/3	40	19,8	172,5	7,5 kW	2
HELIX2.0-VE1005-1/16/E/KS/3	40	19,8	71,1	3 kW	4

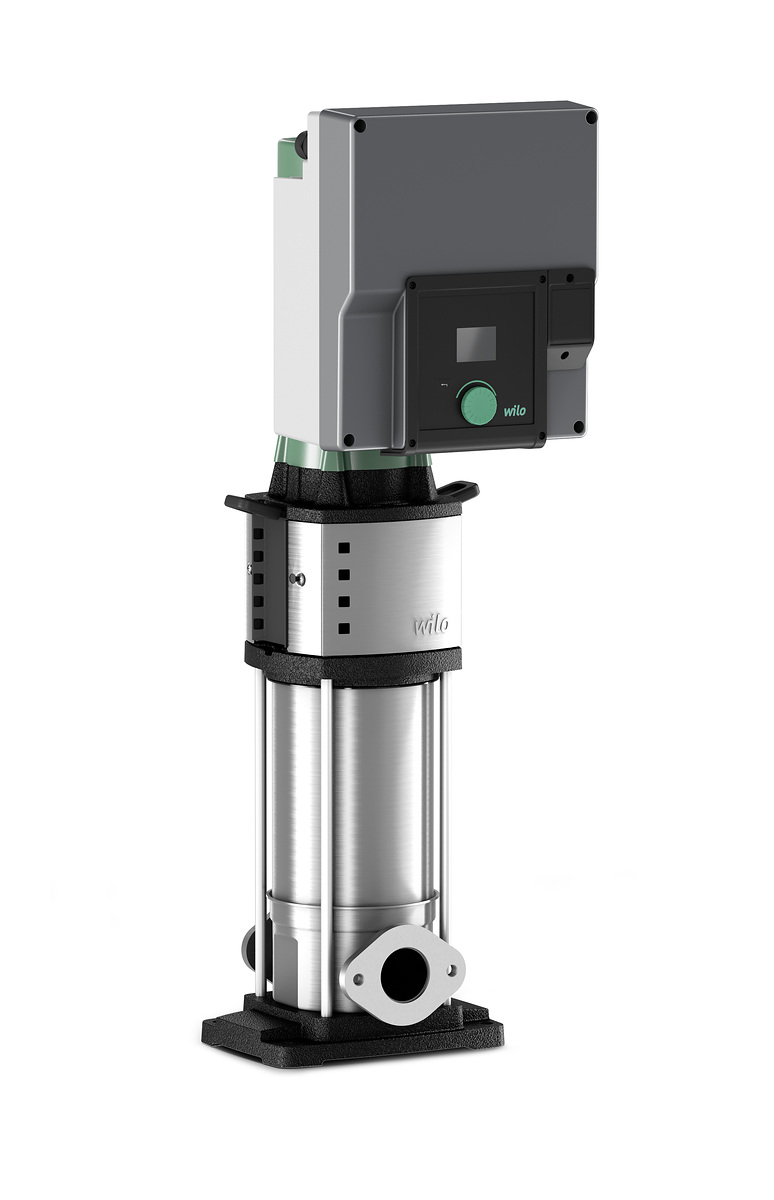

HELIX2.0-VE1001-1/16/E/KS/3	40	19,8	15,2	0,8 kW	3
HELIX2.0-VE1004-1/16/E/KS/3	40	19,9	52,8	2,2 kW	3
HELIX2.0-VE1002-1/16/E/KS/3	40	19,9	26	1,1 kW	3
HELIX VE1016-1/25/E/KS/3	40	20	246,3	11 kW	4
HELIX2.0-VE1003-1/16/E/KS/3	40	20,4	35,7	1,5 kW	3
HELIX2.0-VE1006-1/16/E/KS/3	40	22	89,2	4 kW	4
HELIX2.0-VE1603-3.0-1/16/E/KS/3	50	33	46,1	3 kW	3
HELIX2.0-VE1601-1/16/E/KS/3	50	33,1	15,8	1,1 kW	2
HELIX2.0-VE1605-1/16/E/KS/3	50	33,4	82,8	5,5 kW	3
HELIX VE1609-1/25/E/KS/3	50	34,2	159,4	11 kW	4
HELIX VE1612-1/25/E/KS/3	50	34,2	217,2	15 kW	4
HELIX2.0-VE1602-1/16/E/KS/3	50	34,2	33,4	2,2 kW	3
HELIX2.0-VE1606-1/16/E/KS/3	50	34,2	109,2	7,5 kW	3
HELIX2.0-VE1603-4.0-1/16/E/KS/3	50	36,3	55,3	4 kW	4
HELIX2.0-VE2202-3.0-1/16/E/KS/3	50	41,9	38,8	3 kW	2
HELIX VE2205-1/16/E/KS/3	50	43,8	126,7	11 kW	10
HELIX VE2207-1/25/E/KS/3	50	43,9	177,1	15 kW	4
HELIX2.0-VE2204-1/16/E/KS/3	50	44	91,9	7,5 kW	3
HELIX2.0-VE2203-1/16/E/KS/3	50	44,1	67,9	5,5 kW	3
HELIX2.0-VE2201-1/16/E/KS/3	50	44,1	24,6	2,2 kW	2
HELIX VE2208-1/25/E/KS/3	50	44,5	210,2	18,5 kW	4
HELIX VE2209-1/25/E/KS/3	50	44,5	236,5	22 kW	4
HELIX2.0-VE2202-4.0-1/16/E/KS/3	50	47,3	45,8	4 kW	2
HELIX2.0-VE3602-7,5-1/16/E/KS/3	40	60,4	60,5	7,5 kW	2
Pompe multicellulaire Wilo-Helix VE 3604-1/16/E/KS/3	65	60,4	96	11 kW	8
HELIX VE3608-1/25/E/KS/3	65	60,5	202,6	22 kW	4
HELIX VE3607-1/25/E/KS/3	65	60,6	167	18,5 kW	4
HELIX2.0-VE3602-5,5-1/16/E/KS/3	40	60,6	49,5	5,5 kW	2
HELIX VE3605-1/16/E/KS/3	65	61,8	128,3	15 kW	10
HELIX2.0-VE3601-1/16/E/KS/3	40	66	32,2	4 kW	2
HELIX2.0-VE5201-1/16/E/KS/3	50	87,6	35,1	5,5 kW	2
HELIX VE5203-1/16/E/KS/3	80	87,8	82,7	11 kW	8
HELIX VE5205-1/16/E/KS/3	80	87,9	138,5	18,5 kW	10
HELIX VE5206-1/25/E/KS/3	80	88,1	164,8	22 kW	4
HELIX VE5204-1/16/E/KS/3	80	88,2	112,2	15 kW	8
HELIX2.0-VE5202-1/16/E/KS/3	50	88,3	55,9	7,5 kW	2
HELIX2.0 VE8002/2-1/16/E/KS/3	100	112,4	40,4	7,5 kW	1
HELIX VE8004-1/16/E/KS/3	100	122,1	106,2	18,5 – 22 kW	4
HELIX VE8002-1/16/E/KS/3	100	122,4	53,7	11 kW	2
HELIX VE8003/1-1/16/E/KS/3	100	123	74,8	15 kW	2
HELIX2.0 VE8001-1/16/E/KS/3	100	123,4	27,1	5,5 kW	1
HELIX2.0 VE10501/1-1/16/E/KS/3	100	149,9	26	5,5 kW	1
HELIX VE10503/2-1/16/E/KS/3	100	161,7	81,4	22 kW	1
HELIX VE10502/1-1/16/E/KS/3	100	162,2	57,2	15 – 18,5 kW	2
HELIX VE10501-1/16/E/KS/3	100	162,8	32,1	11 kW	2
