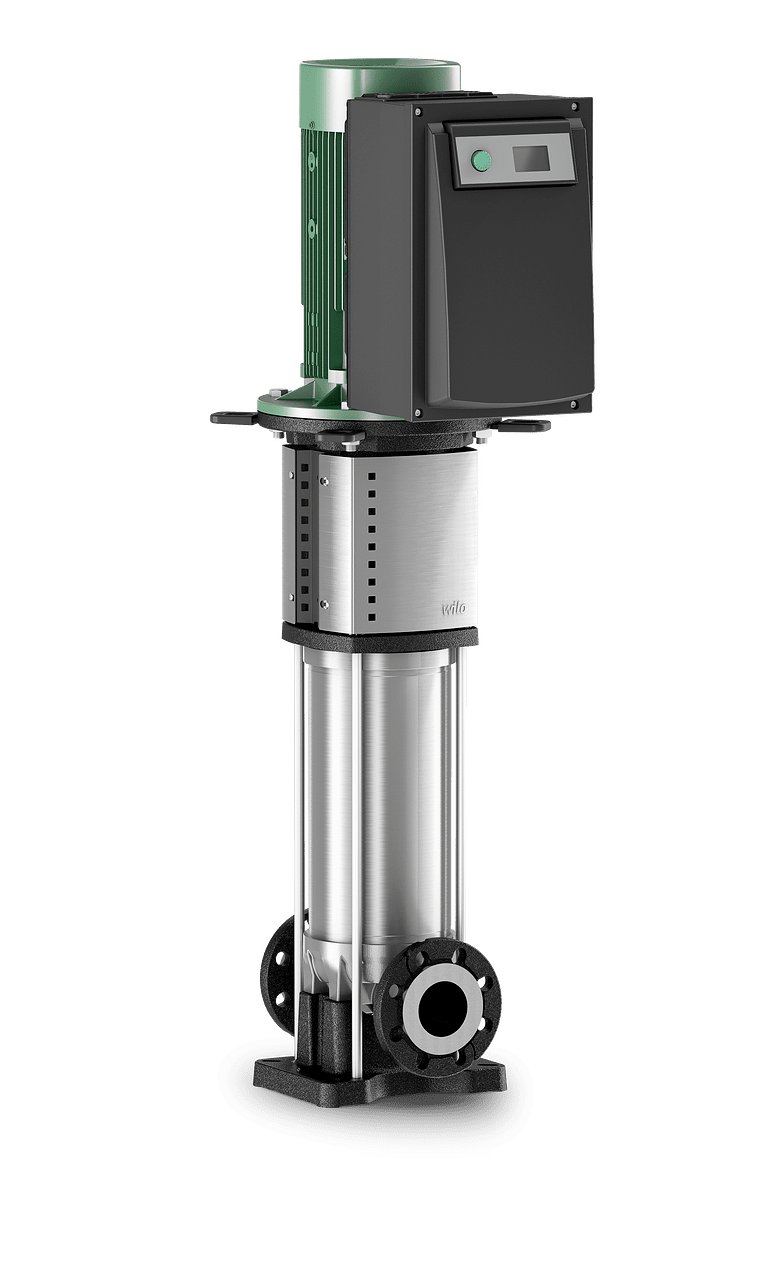

Pompe multicellulaire Wilo-Helix VE 1609-1/25/E/KS/3

Wilowilo-helix-ve

Pompe multicellulaire Wilo-Helix VE 1609-1/25/E/KS/3

Réf.4256820

Réponse sous 24 h ouvrées

Débit max

34,15 m³/h

HMT max

159,4 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe multicellulaire verticale Wilo-Helix VE 1609, dotée d’un moteur IE5 et d’un variateur intégré. Conçue pour la distribution d’eau et la surpression, elle assure un fonctionnement fiable grâce à son hydraulique à haut rendement et ses composants en acier inoxydable.

Avantages

- Moteur IE5 et variateur intégré pour une efficacité énergétique optimale.
- Régulation PID et pression constante pour un contrôle précis du débit.
- Hydraulique soudée au laser optimisée pour le dégazage et le rendement.
- Garniture mécanique à cartouche facilitant la maintenance sans dépose du moteur.
- Protection complète contre les surcharges, le manque d’eau et les défauts réseau.

Applications

- Distribution d’eau potable et surpression dans les réseaux urbains.
- Circulation industrielle et circuits de refroidissement fermés.
- Stations de lavage haute pression et systèmes d’irrigation agricole.
- Régulation de température ou de débit via capteurs externes.
- Installations nécessitant une gestion technique centralisée via bus de terrain.

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Socle

Châssis

Cartouche

Garniture mécanique à cartouche

Hauteur H

1361 mm

Largeur W

252 mm

Longueur L

300 mm

Poids net m

120 kg

Dimensions H

1430

Voir toutes les spécifications (55)

Poids brut m

170 kg

Dimensions H2

969

Dimensions dL

18 mm

Corps de pompe

Acier inoxydable

Dimensions DN1

DN 50

Dimensions DN2

DN 50

Dimensions Ød

101

Classe d'isolation

Diamètre moteur X

386 mm

Matériau du joint

EPDM

Capteur de pression

Kit capteur de pression 6 BARS

Courant nominal I N

19,6 A

Type de branchement

Démarrage progressif (SS)

Alimentation réseau

3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~480 V, 50/60 Hz

Bride de refoulement

DN 50

Classe de protection

IP55

Diamètre moteur ØM

386 mm

Garniture mécanique

BQ1EGG

Contre-brides (acier)

Contre-brides en acier (rondes, 2 pièces), PN25/PN40 DN 50

Nombre de perçages n

Conduite de dérivation

Conduite de dérivation pour séries Helix

Bride côté aspiration DNs

DN 50

Bride côté refoulement B1

50 mm

Classe de protection moteur

IP55

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Puissance absorbée P 1 max

12000 W

Bride côté refoulement DNd

DN 50

Compensateur acier inoxydable

Compensateur acier inoxydable DN 50, PN 16

Pression de service maximale PN

25 bar

Classe d’efficacité du moteur

IE5

Contre-brides (acier inoxydable)

Contre-brides en acier inoxydable (rondes, 2 pièces), PN25/PN40 DN50

Min. température ambiante T min

-15 °C

Puissance nominale du moteur P 2

11 kW

Température ambiante max. T max

50 °C

Garniture d'étanchéité d'arbre

BQ1EGG

Indice de rendement minimal (MEI)

≥0,5

Pression d'entrée maximale p inl

10 bar

Température du fluide max. T max

120 °C

Température du fluide min. T min

-30 °C

Compatibilité électromagnétique

EN 61000-6-1, -2, -3, -4

Matériau de la chambre à étages

Acier inoxydable

Rendement du moteur 100% η M 100%

94,1 %

Dimensions de la bride de pompe ØD

165 mm

Dimensions de la bride de pompe Ø k

125 mm

Capteur de pression pour installations

Pressure sensor, 0 - 6 bar

Modules IF de pompes à moteur ventilé

Module IF LON

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme wilo-helix-ve

75 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
HELIX2.0-VE220-1/25/E/KS/3	25	5	222,4	3 kW	2
HELIX2.0-VE222-1/25/E/KS/3	25	5	245,1	4 kW	2
HELIX2.0-VE204-1/16/E/KS/1	25	5	41,7	0,6 kW	5
HELIX2.0-VE211-1/16/E/KS/1	25	5	117,3	1,5 kW	7
HELIX2.0-VE206-1/16/E/KS/3	25	5	58,5	0,8 kW	3
HELIX2.0-VE216-1/25/E/KS/1	25	5	168,6	2,2 kW	3
HELIX2.0-VE206-1/16/E/KS/1	25	5,1	57,5	0,8 kW	2
HELIX2.0-VE208-1/16/E/KS/3	25	5,4	85,4	1,1 kW	4
HELIX2.0-VE208-1/16/E/S/1	25	5,4	85,4	1,1 kW	2
HELIX2.0-VE403-1/16/E/KS/1	25	7,7	28,5	0,6 kW	5
HELIX2.0-VE404-1/16/E/KS/1	25	8,4	40,8	—	5
HELIX2.0-VE405-1/16/E/KS/1	25	8,5	56,7	1,1 kW	3
HELIX2.0-VE407-1/16/E/KS/1	25	8,6	76,9	1,5 kW	7
HELIX2.0-VE405-1/16/E/KS/3	25	8,6	54,8	1,1 kW	3
HELIX2.0-VE418-1/25/E/KS/3	25	8,6	203,4	4 kW	2
HELIX2.0-VE410-1/16/E/KS/1	25	8,7	112,8	2,2 kW	7
HELIX2.0-VE413-1/25/E/KS/3	25	8,8	150,6	3 kW	2
HELIX2.0-VE601-1/16/E/KS/1	32	12,5	12,7	0,6 kW	5
HELIX2.0-VE602-1/16/E/KS/1	32	13	23,9	0,8 kW	5
HELIX2.0-VE608-1/16/E/KS/3	32	13,2	102,7	3 kW	4
HELIX2.0-VE604-1/16/E/KS/1	32	13,2	48,2	1,5 kW	5
HELIX2.0-VE615-1/25/E/KS/3	32	13,2	185,7	5,5 kW	2
HELIX2.0-VE611-1/16/E/KS/3	32	13,2	138,7	4 kW	4
HELIX2.0-VE603-1/16/E/KS/1	32	13,3	36,3	1,1 kW	5
HELIX2.0-VE606-1/16/E/KS/3	32	13,3	75,5	2,2 kW	4
HELIX2.0-VE619-1/25/E/KS/3	32	13,4	246,3	7,5 kW	2
HELIX2.0-VE606-1/16/E/KS/1	32	13,9	73,3	2,2 kW	3
HELIX2.0-VE1009-1/16/E/KS/3	40	19,8	126,9	5,5 kW	3
HELIX2.0-VE1012-1/25/E/KS/3	40	19,8	172,5	7,5 kW	2
HELIX2.0-VE1005-1/16/E/KS/3	40	19,8	71,1	3 kW	4

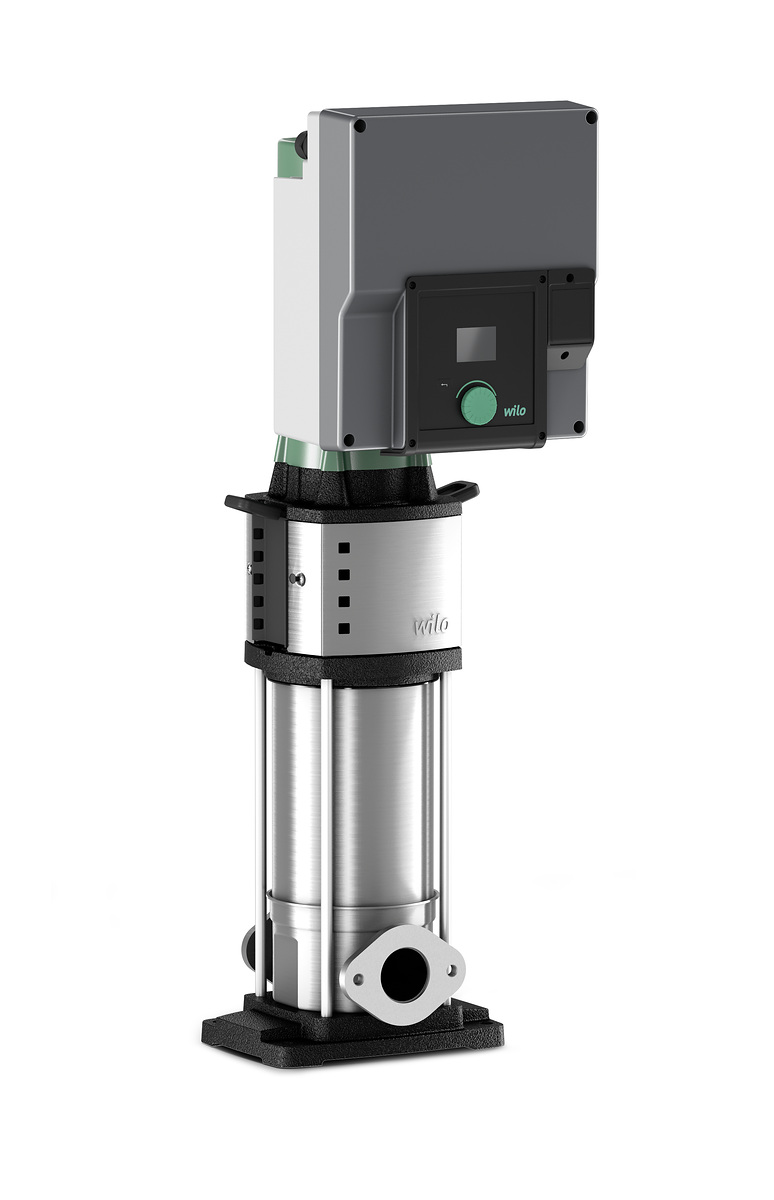

HELIX2.0-VE1001-1/16/E/KS/3	40	19,8	15,2	0,8 kW	3
HELIX2.0-VE1004-1/16/E/KS/3	40	19,9	52,8	2,2 kW	3
HELIX2.0-VE1002-1/16/E/KS/3	40	19,9	26	1,1 kW	3
HELIX VE1016-1/25/E/KS/3	40	20	246,3	11 kW	4
HELIX2.0-VE1003-1/16/E/KS/3	40	20,4	35,7	1,5 kW	3
HELIX2.0-VE1006-1/16/E/KS/3	40	22	89,2	4 kW	4
HELIX2.0-VE1603-3.0-1/16/E/KS/3	50	33	46,1	3 kW	3
HELIX2.0-VE1601-1/16/E/KS/3	50	33,1	15,8	1,1 kW	2
HELIX2.0-VE1605-1/16/E/KS/3	50	33,4	82,8	5,5 kW	3
Pompe multicellulaire Wilo-Helix VE 1609-1/25/E/KS/3	50	34,2	159,4	11 kW	4
HELIX VE1612-1/25/E/KS/3	50	34,2	217,2	15 kW	4
HELIX2.0-VE1602-1/16/E/KS/3	50	34,2	33,4	2,2 kW	3
HELIX2.0-VE1606-1/16/E/KS/3	50	34,2	109,2	7,5 kW	3
HELIX2.0-VE1603-4.0-1/16/E/KS/3	50	36,3	55,3	4 kW	4
HELIX2.0-VE2202-3.0-1/16/E/KS/3	50	41,9	38,8	3 kW	2
HELIX VE2205-1/16/E/KS/3	50	43,8	126,7	11 kW	10
HELIX VE2207-1/25/E/KS/3	50	43,9	177,1	15 kW	4
HELIX2.0-VE2204-1/16/E/KS/3	50	44	91,9	7,5 kW	3
HELIX2.0-VE2203-1/16/E/KS/3	50	44,1	67,9	5,5 kW	3
HELIX2.0-VE2201-1/16/E/KS/3	50	44,1	24,6	2,2 kW	2
HELIX VE2208-1/25/E/KS/3	50	44,5	210,2	18,5 kW	4
HELIX VE2209-1/25/E/KS/3	50	44,5	236,5	22 kW	4
HELIX2.0-VE2202-4.0-1/16/E/KS/3	50	47,3	45,8	4 kW	2
HELIX2.0-VE3602-7,5-1/16/E/KS/3	40	60,4	60,5	7,5 kW	2
HELIX VE3604-1/16/E/KS/3	65	60,4	96	11 kW	8
HELIX VE3608-1/25/E/KS/3	65	60,5	202,6	22 kW	4
HELIX VE3607-1/25/E/KS/3	65	60,6	167	18,5 kW	4
HELIX2.0-VE3602-5,5-1/16/E/KS/3	40	60,6	49,5	5,5 kW	2
HELIX VE3605-1/16/E/KS/3	65	61,8	128,3	15 kW	10
HELIX2.0-VE3601-1/16/E/KS/3	40	66	32,2	4 kW	2
HELIX2.0-VE5201-1/16/E/KS/3	50	87,6	35,1	5,5 kW	2
HELIX VE5203-1/16/E/KS/3	80	87,8	82,7	11 kW	8
HELIX VE5205-1/16/E/KS/3	80	87,9	138,5	18,5 kW	10
HELIX VE5206-1/25/E/KS/3	80	88,1	164,8	22 kW	4
HELIX VE5204-1/16/E/KS/3	80	88,2	112,2	15 kW	8
HELIX2.0-VE5202-1/16/E/KS/3	50	88,3	55,9	7,5 kW	2
HELIX2.0 VE8002/2-1/16/E/KS/3	100	112,4	40,4	7,5 kW	1
HELIX VE8004-1/16/E/KS/3	100	122,1	106,2	18,5 – 22 kW	4
HELIX VE8002-1/16/E/KS/3	100	122,4	53,7	11 kW	2
HELIX VE8003/1-1/16/E/KS/3	100	123	74,8	15 kW	2
HELIX2.0 VE8001-1/16/E/KS/3	100	123,4	27,1	5,5 kW	1
HELIX2.0 VE10501/1-1/16/E/KS/3	100	149,9	26	5,5 kW	1
HELIX VE10503/2-1/16/E/KS/3	100	161,7	81,4	22 kW	1
HELIX VE10502/1-1/16/E/KS/3	100	162,2	57,2	15 – 18,5 kW	2
HELIX VE10501-1/16/E/KS/3	100	162,8	32,1	11 kW	2
