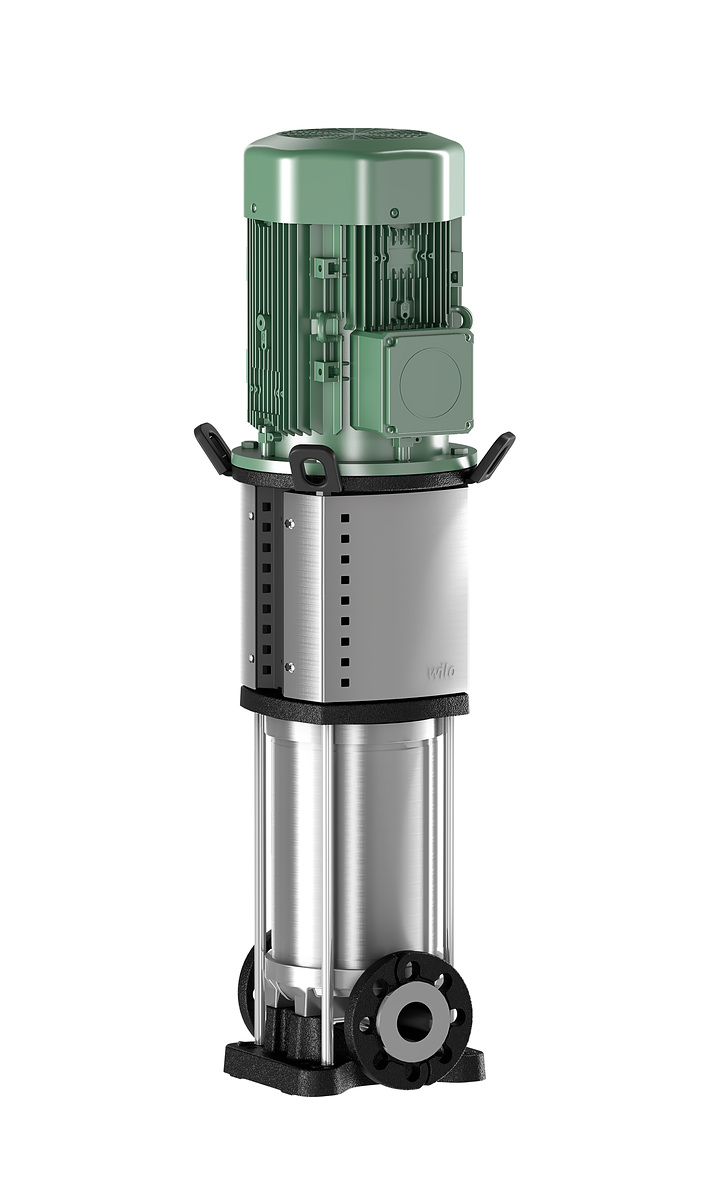

Pompe multicellulaire Wilo-HELIX V2203-1/16/E/KS/400-50

WiloWilo-Helix V

Pompe multicellulaire Wilo-HELIX V2203-1/16/E/KS/400-50

Réf.4246609

Réponse sous 24 h ouvrées

Débit max

35 m³/h

HMT max

53,9 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

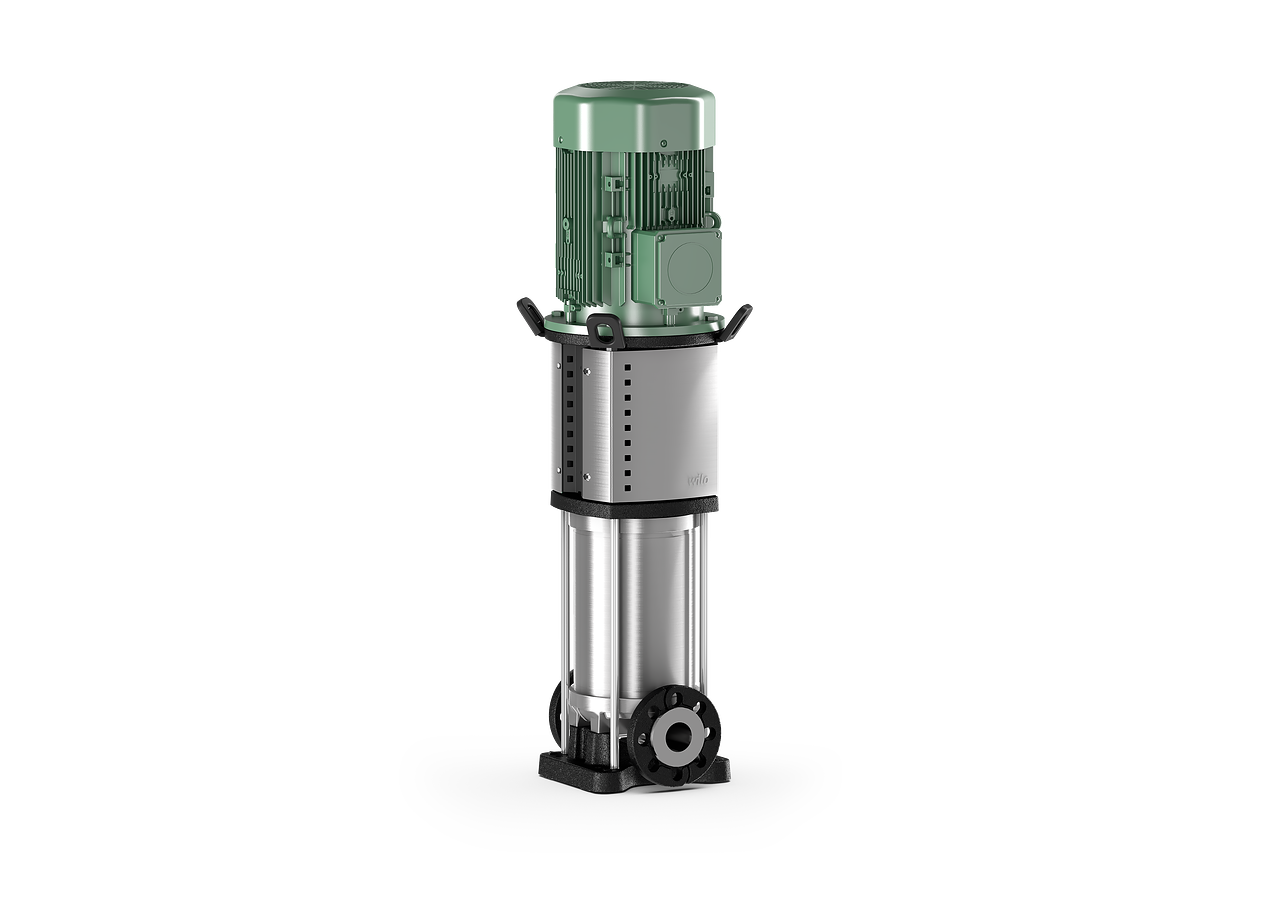

Pompe multicellulaire verticale Wilo-Helix V, conçue pour la distribution d'eau et la surpression. Dotée d'une hydraulique optimisée et de composants en acier inoxydable, elle assure un fonctionnement fiable et une longue durée de vie.

Avantages

- Hydraulique 2D/3D soudé au laser pour un rendement et un débit optimisés.
- Corps de pompe et roues en acier inoxydable, résistant à la corrosion.
- Garniture mécanique intégrée en cartouche facilitant l'entretien et le remplacement.
- Accouplement à coquilles avec roulement à lanterne séparé pour absorber les poussées axiales.
- Homologation eau potable pour les versions avec composants au contact du fluide en acier inoxydable.

Applications

- Distribution d'eau potable et surpression des réseaux.
- Installations de circulation industrielles et circuits de refroidissement fermés.
- Stations de lavage haute pression et systèmes d'irrigation.
- Installations de protection contre l'incendie et circuits de traitement.

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Socle

Châssis

Wilo-EFC

Wilo-EFC4 3x380-480V 50/60Hz IP55

Hauteur H

854 mm

Largeur W

296 mm

Longueur L

300 mm

Poids net m

72 kg

Dimensions H

854

Voir toutes les spécifications (66)

Poids brut m

87 kg

Dimensions H1

172

Dimensions H2

548

Dimensions H3

318,5

Dimensions H4

588

Dimensions L1

150

Dimensions L2

150 mm

Dimensions dL

18 mm

Corps de pompe

Acier inoxydable

Dimensions DN1

DN 50

Dimensions DN2

DN 50

Dimensions Ød

Modules IF EFC

Profibus DP MCA Wilo-EFC

wss_dimension_L4

130

Classe d'isolation

Diamètre moteur X

164 mm

Matériau du joint

EPDM

Vitesse nominale n

2900 1/min

Courant nominal I N

7,4 A

Type de branchement

Direct en ligne (DOL)

Alimentation réseau

3~400 V, 50 Hz

Bride de refoulement

DN 50

Classe de protection

IP55

Diamètre moteur ØM

164 mm

Garniture mécanique

BQ1EGG

Contre-brides (acier)

Contre-brides en acier (rondes, 2 pièces), PN16 DN 50

Nombre de perçages n

Tolérance de tension

±10 %

Bride côté aspiration DNs

DN 50

Bride côté refoulement B1

50 mm

Classe de protection moteur

IP55

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Bride côté refoulement DNd

DN 50

Déclencheur à thermistance

Déclencheur thermique

Interrupteur à flotteur WAO

Interrupteur à flotteur WAO 65, câble de 5 m

Compensateur acier inoxydable

Compensateur acier inoxydable DN 50, PN 16

Facteur de puissance cos φ 100

0,87

Pression de service maximale PN

16 bar

Classe d’efficacité du moteur

IE3

Contre-brides (acier inoxydable)

Contre-brides en acier inoxydable (rondes, 2 unités), PN 16 DN 50

Min. température ambiante T min

-15 °C

Puissance nominale du moteur P 2

4 kW

Rendement du moteur 50% η M 50%

86,5 %

Rendement du moteur 75% η M 75%

88 %

Température ambiante max. T max

50 °C

Garniture d'étanchéité d'arbre

BQ1EGG

Indice de rendement minimal (MEI)

≥0,7

Pression d'entrée maximale p inl

10 bar

Température du fluide max. T max

120 °C

Température du fluide min. T min

-20 °C

Matériau de la chambre à étages

Acier inoxydable

Rendement du moteur 100% η M 100%

88,1 %

Dimensions de la bride de pompe ØD

165 mm

Dimensions de la bride de pompe Ø k

125 mm

Capteur de pression pour installations

Pressure sensor, 0 - 6 bar

Filtre de sortie EFC (câble de 150-500 m de long)

Filtre 10A sin IP54 Wilo-EFC

Conduite de dérivation (manomètre de pression incl.)

Conduite de dérivation et manomètre pour séries Helix

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-Helix V

80 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
HELIX V202-1/16/E/S/1-230-50	25	3,8	14,6	0,4 kW	2
HELIX V203-1/16/E/S/1-230-50	25	3,8	21,7	0,4 kW	2
HELIX V204-1/16/E/S/1-230-50	25	3,8	28,6	0,4 kW	2
HELIX V205-1/16/E/S/1-230-50	25	3,8	36,2	0,6 kW	2
HELIX V206-1/16/E/S/1-230-50	25	3,8	43,2	0,6 kW	2
HELIX V207-1/16/E/S/1-230-50	25	3,8	50,2	0,6 kW	2
HELIX V208-1/16/E/S/1-230-50	25	3,8	57,6	0,8 kW	2
HELIX V209-1/16/E/S/1-230-50	25	3,8	64,6	0,8 kW	2
HELIX V210-1/16/E/S/1-230-50	25	3,8	71,5	0,8 kW	2
HELIX V211-1/16/E/S/1-230-50	25	3,8	79,5	1,1 kW	2
HELIX V212-1/16/E/S/1-230-50	25	3,8	86,5	1,1 kW	2
HELIX V213-1/16/E/S/1-230-50	25	3,8	93,5	1,1 kW	2
HELIX V214-1/16/E/S/1-230-50	25	3,8	100,4	1,1 kW	2
HELIX V216-1/16/E/S/1-230-50	25	3,8	116,4	1,5 kW	2
HELIX V218-1/16/E/S/1-230-50	25	3,8	130,5	1,5 kW	2
HELIX V202-1/16/E/KS/400-50	25	4	14,7	0,4 kW	3
HELIX V203-1/16/E/KS/400-50	25	4	21,8	0,4 kW	3
HELIX V204-1/16/E/KS/400-50	25	4	28,8	0,4 kW	3
HELIX V205-1/16/E/KS/400-50	25	4	36,4	0,6 kW	3
HELIX V206-1/16/E/KS/400-50	25	4	43,4	0,6 kW	3
HELIX V207-1/16/E/KS/400-50	25	4	50,3	0,6 kW	3
HELIX V208-1/16/E/KS/400-50	25	4	58,5	0,8 kW	3
HELIX V209-1/16/E/KS/400-50	25	4	65,6	0,8 kW	4
HELIX V210-1/16/E/KS/400-50	25	4	72,7	0,8 kW	4
HELIX V211-1/16/E/KS/400-50	25	4	80,7	1,1 kW	4
HELIX V212-1/16/E/KS/400-50	25	4	87,9	1,1 kW	4
HELIX V213-1/16/E/KS/400-50	25	4	95	1,1 kW	4
HELIX V214-1/16/E/KS/400-50	25	4	102,1	1,1 kW	4
HELIX V216-1/16/E/KS/400-50	25	4	118,4	1,5 kW	4
HELIX V218-1/16/E/KS/400-50	25	4	132,9	1,5 kW	4
HELIX V220-1/16/E/KS/400-50	25	4	148	2,2 kW	4
HELIX V222-1/25/E/KS/400-50	25	4	162,5	2,2 kW	2
HELIX V224-1/25/E/KS/400-50	25	4	176,9	2,2 kW	2
HELIX V226-1/25/E/KS/400-50	25	4	191,3	2,2 kW	2
HELIX V229-1/25/E/KS/400-50	25	4	212,7	2,2 kW	2
HELIX V231-1/25/E/KS/400-50	25	4	228,4	3 kW	2
HELIX V233-1/25/E/KS/400-50	25	4	242,8	3 kW	2
HELIX V402-1/16/E/S/1-230-50	25	6,4	15,8	0,4 kW	2
HELIX V403-1/16/E/S/1-230-50	25	6,4	23,4	0,4 kW	2
HELIX V404-1/16/E/S/1-230-50	—	6,4	31,5	—	2
HELIX V405-1/16/E/S/1-230-50	25	6,4	39,4	0,8 kW	2
HELIX V406-1/16/E/S/1-230-50	25	6,4	47,1	0,8 kW	2
HELIX V407-1/16/E/S/1-230-50	25	6,4	55,2	1,1 kW	2
HELIX V408-1/16/E/S/1-230-50	25	6,4	62,8	1,1 kW	2
HELIX V409-1/16/E/S/1-230-50	25	6,4	70,4	1,1 kW	2
HELIX V410-1/16/E/S/1-230-50	25	6,4	79,6	1,5 kW	2
HELIX V411-1/16/E/S/1-230-50	25	6,4	87,6	1,5 kW	2
HELIX V412-1/16/E/S/1-230-50	25	6,4	95,4	1,5 kW	2
HELIX V402-1/16/E/KS/400-50	25	6,5	15,8	0,4 kW	3
HELIX V403-1/16/E/KS/400-50	25	6,5	23,5	0,4 kW	3
HELIX V404-1/16/E/KS/400-50	—	6,5	31,5	—	3
HELIX V405-1/16/E/KS/400-50	25	6,5	39,5	0,8 kW	3
HELIX V406-1/16/E/KS/400-50	25	6,5	47,1	0,8 kW	3
HELIX V407-1/16/E/KS/400-50	25	6,5	55,4	1,1 kW	3
HELIX V408-1/16/E/KS/400-50	25	6,5	63,1	1,1 kW	4
HELIX V409-1/16/E/KS/400-50	25	6,5	70,7	1,1 kW	4
HELIX V410-1/16/E/KS/400-50	25	6,5	79,4	1,5 kW	4
HELIX V411-1/16/E/KS/400-50	25	6,5	87,1	1,5 kW	4
HELIX V412-1/16/E/KS/400-50	25	6,5	94,8	1,5 kW	4
HELIX V413-1/16/E/KS/400-50	25	6,5	103,1	2,2 kW	4
HELIX V414-1/16/E/KS/400-50	25	6,5	110,8	2,2 kW	4
HELIX V416-1/16/E/KS/400-50	25	6,5	126,3	2,2 kW	4
HELIX V418-1/16/E/KS/400-50	25	6,5	141,7	2,2 kW	4
HELIX V420-1/16/E/KS/400-50	25	6,5	159,1	3 kW	4
HELIX V422-1/25/E/KS/400-50	25	6,5	174,6	3 kW	2
HELIX V424-1/25/E/KS/400-50	25	6,5	190	3 kW	2
HELIX V426-1/25/E/KS/400-50	25	6,5	208,2	4 kW	2
HELIX V429-1/25/E/KS/400-50	25	6,5	231,7	4 kW	2
HELIX V431-1/25/E/KS/400-50	25	6,5	247,4	4 kW	2
HELIX V601-1/16/E/S/1-230-50	32	9,3	8,3	0,4 kW	2
HELIX V602-1/16/E/S/1-230-50	32	9,3	17	0,6 kW	2
HELIX V603-1/16/E/S/1-230-50	32	9,3	25,5	0,6 kW	2
HELIX V604-1/16/E/S/1-230-50	32	9,3	34,2	0,8 kW	2
HELIX V605-1/16/E/S/1-230-50	32	9,3	42,9	1,1 kW	2
HELIX V606-1/16/E/S/1-230-50	32	9,3	51,3	1,1 kW	2
HELIX V607-1/16/E/S/1-230-50	32	9,3	61,3	1,5 kW	2
HELIX V608-1/16/E/S/1-230-50	32	9,3	69,9	1,5 kW	2
HELIX V601-1/16/E/KS/400-50	32	10	8,3	0,4 kW	2
HELIX V602-1/16/E/KS/400-50	32	10	17,1	0,6 kW	3
HELIX V603-1/16/E/KS/400-50	32	10	25,6	0,6 kW	3
