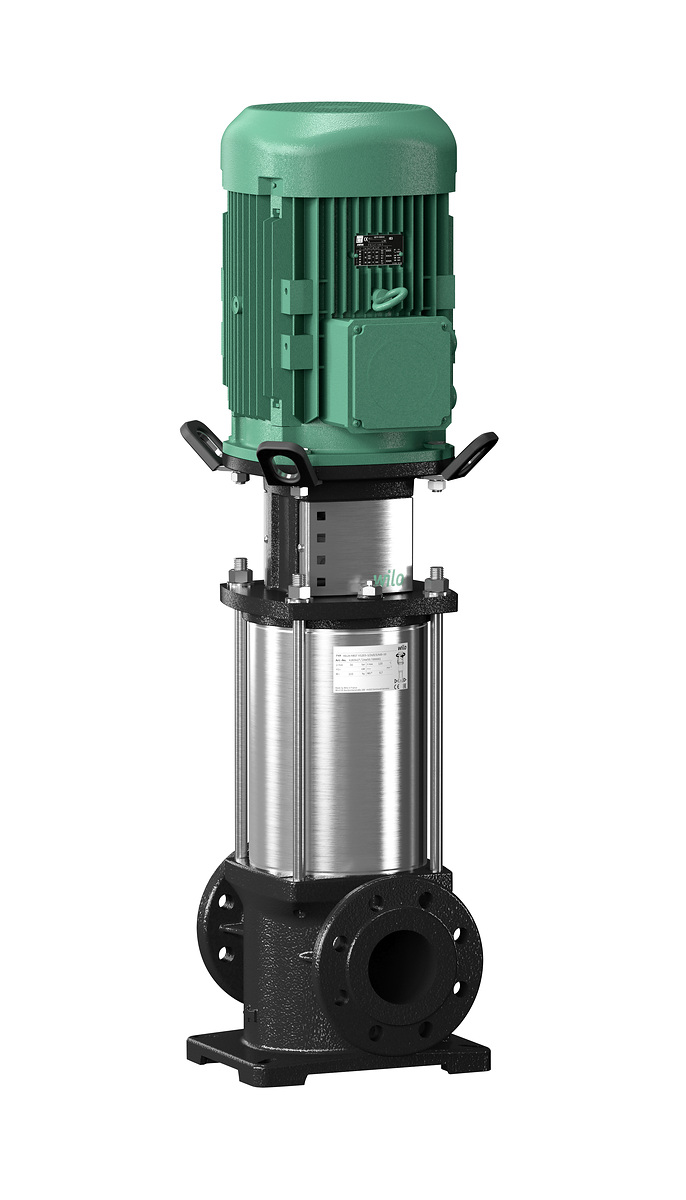

Pompe multicellulaire Wilo-Helix FIRST V 236-5/30/E/KS/400-50

Wilowilo-helix-first-v

Pompe multicellulaire Wilo-Helix FIRST V 236-5/30/E/KS/400-50

Réf.4201071

Réponse sous 24 h ouvrées

Débit max

4 m³/h

HMT max

264,3 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe multicellulaire verticale Wilo-Helix FIRST V, conçue pour la distribution d'eau et la surpression. Elle intègre un moteur IE3 de 3 kW, des roues en acier inoxydable et une pression maximale de 30 bar.

Avantages

- Hydraulique soudée laser 2D/3D optimisant le rendement énergétique global.
- Construction compacte facilitant l'installation et la maintenance en espace réduit.
- Arbre et roue en acier inoxydable assurant une résistance à la corrosion.
- Garniture mécanique cartouchée simplifiant l'entretien sans dépose du moteur.
- Accouplement robuste et roulement à lanterne séparé pour la longévité.

Applications

- Circuits de refroidissement fermés et installations industrielles de circulation.
- Systèmes de traitement d'eau et stations de lavage industrielles.
- Réseaux de distribution d'eau potable et irrigation agricole.
- Installations de protection contre l'incendie et surpression.
- Circuits hydrauliques nécessitant un débit constant et haute pression.

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Socle

Châssis

Wilo-EFC

Wilo-EFC2.2 3x380-480V 50/60Hz IP55

Hauteur H

1582 mm

Largeur W

223 mm

Longueur L

250 mm

Poids net m

65 kg

Dimensions H

1582

Voir toutes les spécifications (64)

Poids brut m

98 kg

Dimensions H1

123

Dimensions H2

1243

Dimensions H3

Dimensions H4

1283

Dimensions L1

125

Dimensions L2

125 mm

Dimensions dL

14 mm

Corps de pompe

Fonte grise

Dimensions DN1

DN 25

Dimensions DN2

DN 25

Dimensions Ød

Modules IF EFC

Profibus DP MCA Wilo-EFC

wss_dimension_L4

100

Classe d'isolation

Diamètre moteur X

132 mm

Matériau du joint

EPDM

Vitesse nominale n

2900 1/min

Courant nominal I N

5,5 A

Type de branchement

Direct en ligne (DOL)

Alimentation réseau

3~400 V, 50 Hz

Bride de refoulement

DN 25

Classe de protection

IP55

Diamètre moteur ØM

132 mm

Garniture mécanique

Q1BE3GG

Contre-brides (acier)

Contre-brides en acier (rondes, 2 pièces), PN 16 DN 65

Nombre de perçages n

Tolérance de tension

±10 %

Conduite de dérivation

Conduite de dérivation pour séries Helix

Bride côté aspiration DNs

DN 25

Bride côté refoulement B1

25 mm

Classe de protection moteur

IP55

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Bride côté refoulement DNd

DN 25

Déclencheur à thermistance

Déclencheur thermique

Interrupteur à flotteur WAO

Interrupteur à flotteur WAO 65, câble de 5 m

Facteur de puissance cos φ 100

0,90

Pression de service maximale PN

30 bar

Classe d’efficacité du moteur

IE3

Min. température ambiante T min

-15 °C

Puissance nominale du moteur P 2

3 kW

Rendement du moteur 50% η M 50%

85,4 %

Rendement du moteur 75% η M 75%

87,1 %

Température ambiante max. T max

50 °C

Garniture d'étanchéité d'arbre

Q1BE3GG

Indice de rendement minimal (MEI)

≥0,7

Pression d'entrée maximale p inl

10 bar

Température du fluide max. T max

120 °C

Température du fluide min. T min

-20 °C

Matériau de la chambre à étages

Acier inoxydable

Rendement du moteur 100% η M 100%

87,1 %

Dimensions de la bride de pompe ØD

115 mm

Dimensions de la bride de pompe Ø k

85 mm

Capteur de pression pour installations

Pressure sensor, 0 - 6 bar

Filtre de sortie EFC (câble de 150-500 m de long)

Filtre 7,5A sin IP54 Wilo-EFC

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme wilo-helix-first-v

80 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
HELIX FIRST V202-5/16/E/S/400-50	25	4	14,7	0,4 kW	4
HELIX FIRST V203-5/16/E/S/400-50	25	4	21,8	0,4 kW	4
HELIX FIRST V204-5/16/E/S/400-50	25	4	28,8	0,4 kW	4
HELIX FIRST V205-5/16/E/S/400-50	25	4	36,4	0,6 kW	4
HELIX FIRST V206-5/16/E/S/400-50	25	4	43,4	0,6 kW	4
HELIX FIRST V207-5/16/E/S/400-50	25	4	50,3	0,6 kW	4
HELIX FIRST V208-5/16/E/S/400-50	25	4	58,5	0,8 kW	4
HELIX FIRST V209-5/16/E/S/400-50	25	4	65,6	0,8 kW	4
HELIX FIRST V210-5/16/E/S/400-50	25	4	72,7	0,8 kW	4
HELIX FIRST V211-5/16/E/S/400-50	25	4	80,7	1,1 kW	4
HELIX FIRST V212-5/16/E/S/400-50	25	4	87,9	1,1 kW	4
HELIX FIRST V213-5/16/E/S/400-50	25	4	95	1,1 kW	4
HELIX FIRST V214-5/16/E/S/400-50	25	4	102,1	1,1 kW	4
HELIX FIRST V216-5/16/E/S/400-50	25	4	118,4	1,5 kW	4
HELIX FIRST V218-5/25/E/KS/400-50	25	4	132,9	1,5 kW	2
HELIX FIRST V220-5/25/E/KS/400-50	25	4	148	2,2 kW	2
HELIX FIRST V222-5/25/E/KS/400-50	25	4	162,5	2,2 kW	2
HELIX FIRST V224-5/25/E/KS/400-50	25	4	176,9	2,2 kW	2
HELIX FIRST V226-5/25/E/KS/400-50	25	4	191,3	2,2 kW	2
HELIX FIRST V229-5/30/E/KS/400-50	25	4	212,7	2,2 kW	2
HELIX FIRST V231-5/30/E/KS/400-50	25	4	228,4	3 kW	2
HELIX FIRST V233-5/30/E/KS/400-50	25	4	242,8	3 kW	2
Pompe multicellulaire Wilo-Helix FIRST V 236-5/30/E/KS/400-50	25	4	264,3	3 kW	2
HELIX FIRST V239-5/30/E/KS/400-50	25	4	285,8	3 kW	2
HELIX FIRST V402-5/16/E/S/400-50	25	6,5	15,8	0,4 kW	4
HELIX FIRST V403-5/16/E/S/400-50	25	6,5	23,5	0,4 kW	4
HELIX FIRST V404-5/16/E/S/400-50	—	6,5	31,5	0,6 kW	4
HELIX FIRST V405-5/16/E/S/400-50	25	6,5	39,5	0,8 kW	4
HELIX FIRST V406-5/16/E/S/400-50	25	6,5	47,1	0,8 kW	4
HELIX FIRST V407-5/16/E/S/400-50	25	6,5	55,4	1,1 kW	4
HELIX FIRST V408-5/16/E/S/400-50	25	6,5	63,1	1,1 kW	2
HELIX FIRST V409-5/16/E/S/400-50	25	6,5	70,7	1,1 kW	2
HELIX FIRST V410-5/16/E/S/400-50	25	6,5	79,4	1,5 kW	2
HELIX FIRST V411-5/16/E/S/400-50	25	6,5	87,1	1,5 kW	2
HELIX FIRST V412-5/16/E/S/400-50	25	6,5	94,8	1,5 kW	2
HELIX FIRST V413-5/16/E/S/400-50	25	6,5	103,1	2,2 kW	2
HELIX FIRST V414-5/16/E/S/400-50	25	6,5	110,8	2,2 kW	2
HELIX FIRST V416-5/16/E/S/400-50	25	6,5	126,3	2,2 kW	2
HELIX FIRST V418-5/25/E/KS/400-50	25	6,5	141,7	2,2 kW	1
HELIX FIRST V420-5/25/E/KS/400-50	25	6,5	159,1	3 kW	1
HELIX FIRST V422-5/25/E/KS/400-50	25	6,5	174,6	3 kW	1
HELIX FIRST V424-5/25/E/KS/400-50	25	6,5	190	3 kW	1
HELIX FIRST V426-5/25/E/KS/400-50	25	6,5	208,2	4 kW	1
HELIX FIRST V429-5/30/E/KS/400-50	25	6,5	231,7	4 kW	1
HELIX FIRST V431-5/30/E/KS/400-50	25	6,5	247,4	4 kW	1
HELIX FIRST V601-5/16/E/S/400-50	32	10	8,3	0,4 kW	2
HELIX FIRST V602-5/16/E/S/400-50	32	10	17,1	0,6 kW	2
HELIX FIRST V603-5/16/E/S/400-50	32	10	25,6	0,6 kW	2
HELIX FIRST V604-5/16/E/S/400-50	32	10	34,2	0,8 kW	2
HELIX FIRST V605-5/16/E/S/400-50	32	10	43,2	1,1 kW	2
HELIX FIRST V606-5/16/E/S/400-50	32	10	51,6	1,1 kW	2
HELIX FIRST V607-5/16/E/S/400-50	32	10	60,9	1,5 kW	2
HELIX FIRST V608-5/16/E/S/400-50	32	10	69,4	1,5 kW	2
HELIX FIRST V609-5/16/E/S/400-50	32	10	78,4	2,2 kW	2
HELIX FIRST V610-5/16/E/S/400-50	32	10	87	2,2 kW	2
HELIX FIRST V611-5/16/E/S/400-50	32	10	95,4	2,2 kW	2
HELIX FIRST V612-5/16/E/S/400-50	32	10	105,4	3 kW	2
HELIX FIRST V613-5/16/E/S/400-50	32	10	113,9	3 kW	2
HELIX FIRST V614-5/16/E/S/400-50	32	10	122,5	3 kW	2
HELIX FIRST V615-5/25/E/KS/400-50	32	10	131	3 kW	1
HELIX FIRST V616-5/25/E/KS/400-50	32	10	141,6	4 kW	1
HELIX FIRST V618-5/25/E/KS/400-50	32	10	158,9	4 kW	1
HELIX FIRST V620-5/25/E/KS/400-50	32	10	176,2	4 kW	1
HELIX FIRST V621-5/25/E/KS/400-50	32	10	186,6	5,5 kW	1
HELIX FIRST V623-5/25/E/KS/400-50	32	10	204	5,5 kW	1
HELIX FIRST V625-5/30/E/KS/400-50	32	10	221,4	5,5 kW	1
HELIX FIRST V628-5/30/E/KS/400-50	32	10	247,4	5,5 kW	1
HELIX FIRST V630-5/30/E/KS/400-50	32	10	265,9	7,5 kW	1
HELIX FIRST V633-5/30/E/KS/400-50	32	10	291,8	7,5 kW	1
HELIX FIRST V1001-5/16/E/S/400-50	40	15,4	10,5	0,6 kW	2
HELIX FIRST V1003-5/16/E/S/400-50	40	15,4	31,5	1,1 kW	2
HELIX FIRST V1004-5/16/E/S/400-50	40	15,4	42,4	1,5 kW	2
HELIX FIRST V1005-5/16/E/S/400-50	40	15,4	52,5	2,2 kW	2
HELIX FIRST V1006-5/16/E/S/400-50	40	15,4	62,8	2,2 kW	2
HELIX FIRST V1007-5/16/E/S/400-50	40	15,4	73,4	3 kW	2
HELIX FIRST V1008-5/16/E/S/400-50	40	15,4	83,7	3 kW	2
HELIX FIRST V1009-5/16/E/S/400-50	40	15,4	94,8	4 kW	2
HELIX FIRST V1010-5/16/E/S/400-50	40	15,4	105,1	4 kW	2
HELIX FIRST V1011-5/16/E/S/400-50	40	15,4	115,4	4 kW	2
HELIX FIRST V1012-5/16/E/S/400-50	40	15,4	126,1	5,5 kW	2
