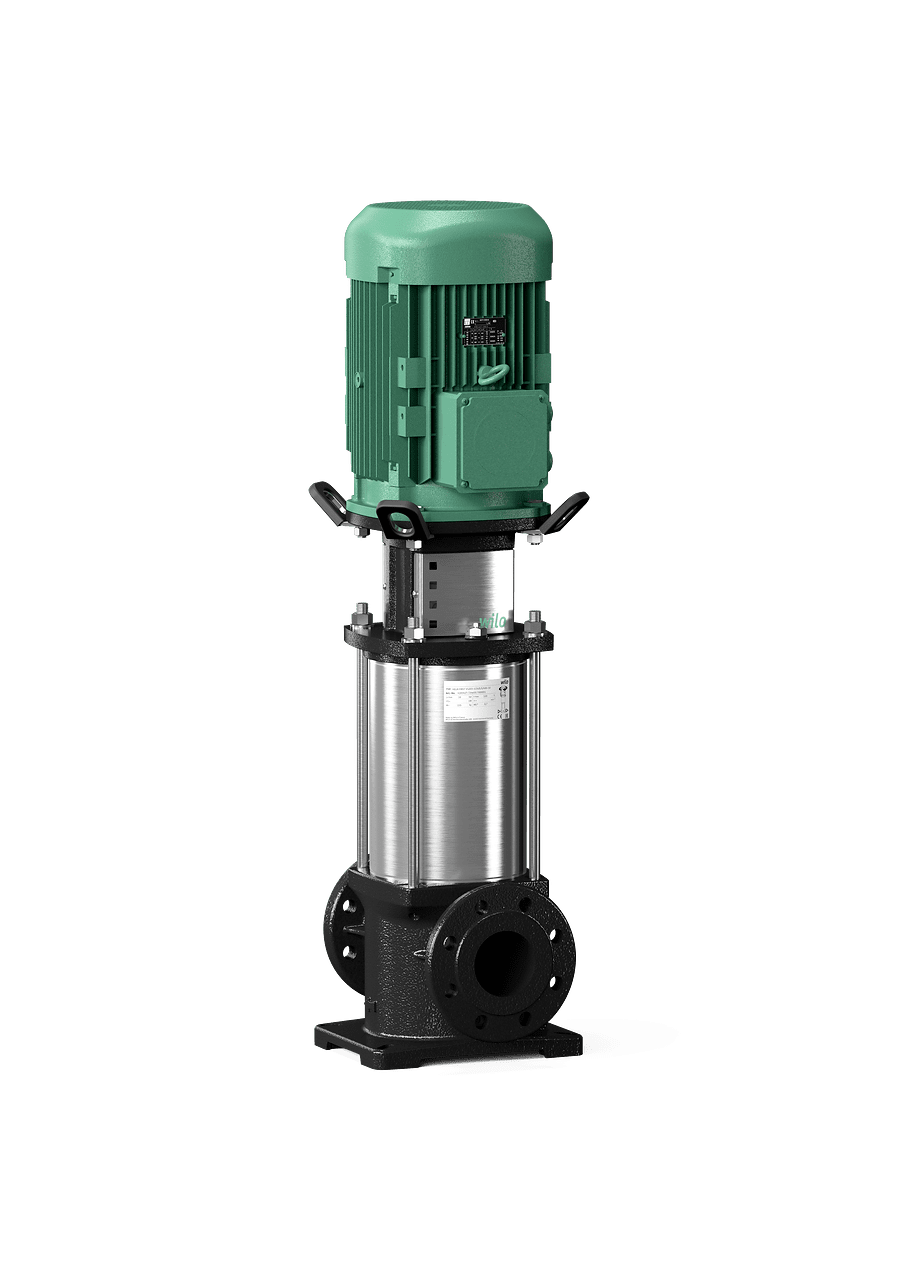

Pompe multicellulaire Wilo-Helix FIRST V 202-5/16/E/S/400-50

Wilowilo-helix-first-v

Pompe multicellulaire Wilo-Helix FIRST V 202-5/16/E/S/400-50

Réf.4201016

Réponse sous 24 h ouvrées

Débit max

4 m³/h

HMT max

14,66 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe multicellulaire Wilo-Helix FIRST V haute pression, conçue pour un rendement optimal et une longue durée de vie. Dotée d'une hydraulique soudée au laser et d'un moteur IE3, elle assure une distribution d'eau fiable avec une pression de service jusqu'à 16 bar.

Avantages

- Hydraulique 2D/3D soudée au laser pour un rendement accru
- Construction compacte facilitant l'installation et la maintenance
- Arbre et roues en acier inoxydable pour une résistance à la corrosion
- Roulement à lanterne séparé pour une gestion optimale des poussées axiales
- Garniture mécanique BQ1EGG et revêtement KTL pour la durabilité

Applications

- Distribution d'eau et surpression dans les réseaux industriels
- Circuits de refroidissement fermés et circuits de traitement
- Installations de protection contre l'incendie et stations de lavage
- Systèmes d'irrigation nécessitant une pression constante et fiable

Spécifications techniques

Roue

Acier inoxydable

Arbre

Acier inoxydable

Socle

Châssis

Wilo-EFC

Wilo-EFC0.37 3x380-480V 50/60Hz IP55

Hauteur H

513 mm

Largeur W

212 mm

Longueur L

204 mm

Poids net m

18,2 kg

Dimensions H

513

Voir toutes les spécifications (65)

Poids brut m

21,7 kg

Dimensions H1

Dimensions H2

289

Dimensions H3

Dimensions H4

307,5

Dimensions L1

102

Dimensions L2

102 mm

Dimensions dL

11 mm

Corps de pompe

Fonte grise

Dimensions DN1

G 1

Dimensions DN2

G 1

Dimensions Ød

Modules IF EFC

Profibus DP MCA Wilo-EFC

Vanne d'arrêt

Robinet d'isolement Rp 1

wss_dimension_L4

100

Clapet anti-retour

Clapet antiretour RV/S R 1

Classe d'isolation

Diamètre moteur X

107 mm

Matériau du joint

EPDM

Vitesse nominale n

2900 1/min

Courant nominal I N

0,84 A

Bride de refoulement

G 1

Classe de protection

IP55

Diamètre moteur ØM

107 mm

Garniture mécanique

BQ1EGG

Contre-brides (acier)

Contre-brides en acier (rondes, 2 pièces), PN 16 DN 65

Nombre de perçages n

Tolérance de tension

±10 %

Conduite de dérivation

Conduite de dérivation pour séries Helix

Bride côté aspiration DNs

G 1

Bride côté refoulement B1

38,5 mm

Classe de protection moteur

IP55

Interrupteur à flotteur WA

Interrupteur à flotteur WA65 avec un câble de 5 m

Bride côté refoulement DNd

G 1

Déclencheur à thermistance

Déclencheur thermique

Interrupteur à flotteur WAO

Interrupteur à flotteur WAO 65, câble de 5 m

Pression de service maximale PN

16 bar

Classe d’efficacité du moteur

IE3

Contre-brides (acier inoxydable)

Contre-brides en acier inoxydable (ovales, 2 unités), PN16/DN25

Min. température ambiante T min

-15 °C

Puissance nominale du moteur P 2

0,37 kW

Rendement du moteur 50% η M 50%

69,7 %

Rendement du moteur 75% η M 75%

73,4 %

Température ambiante max. T max

50 °C

Garniture d'étanchéité d'arbre

BQ1EGG

Indice de rendement minimal (MEI)

≥0,7

Pression d'entrée maximale p inl

10 bar

Température du fluide max. T max

120 °C

Température du fluide min. T min

-20 °C

Matériau de la chambre à étages

Acier inoxydable

Rendement du moteur 100% η M 100%

73,8 %

Dimensions de la bride de pompe ØD

47 mm

Dimensions de la bride de pompe Ø k

75 mm

Capteur de pression pour installations

Pressure sensor, 0 - 6 bar

Raccord fileté pour clapet anti-retour

Raccord vissé pour Clapet anti-retour DN 25

Filtre de sortie EFC (câble de 150-500 m de long)

Filtre 2,4A sin IP54 Wilo-EFC

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme wilo-helix-first-v

80 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
Pompe multicellulaire Wilo-Helix FIRST V 202-5/16/E/S/400-50	25	4	14,7	0,4 kW	4
HELIX FIRST V203-5/16/E/S/400-50	25	4	21,8	0,4 kW	4
HELIX FIRST V204-5/16/E/S/400-50	25	4	28,8	0,4 kW	4
HELIX FIRST V205-5/16/E/S/400-50	25	4	36,4	0,6 kW	4
HELIX FIRST V206-5/16/E/S/400-50	25	4	43,4	0,6 kW	4
HELIX FIRST V207-5/16/E/S/400-50	25	4	50,3	0,6 kW	4
HELIX FIRST V208-5/16/E/S/400-50	25	4	58,5	0,8 kW	4
HELIX FIRST V209-5/16/E/S/400-50	25	4	65,6	0,8 kW	4
HELIX FIRST V210-5/16/E/S/400-50	25	4	72,7	0,8 kW	4
HELIX FIRST V211-5/16/E/S/400-50	25	4	80,7	1,1 kW	4
HELIX FIRST V212-5/16/E/S/400-50	25	4	87,9	1,1 kW	4
HELIX FIRST V213-5/16/E/S/400-50	25	4	95	1,1 kW	4
HELIX FIRST V214-5/16/E/S/400-50	25	4	102,1	1,1 kW	4
HELIX FIRST V216-5/16/E/S/400-50	25	4	118,4	1,5 kW	4
HELIX FIRST V218-5/25/E/KS/400-50	25	4	132,9	1,5 kW	2
HELIX FIRST V220-5/25/E/KS/400-50	25	4	148	2,2 kW	2
HELIX FIRST V222-5/25/E/KS/400-50	25	4	162,5	2,2 kW	2
HELIX FIRST V224-5/25/E/KS/400-50	25	4	176,9	2,2 kW	2
HELIX FIRST V226-5/25/E/KS/400-50	25	4	191,3	2,2 kW	2
HELIX FIRST V229-5/30/E/KS/400-50	25	4	212,7	2,2 kW	2
HELIX FIRST V231-5/30/E/KS/400-50	25	4	228,4	3 kW	2
HELIX FIRST V233-5/30/E/KS/400-50	25	4	242,8	3 kW	2
HELIX FIRST V236-5/30/E/KS/400-50	25	4	264,3	3 kW	2
HELIX FIRST V239-5/30/E/KS/400-50	25	4	285,8	3 kW	2
HELIX FIRST V402-5/16/E/S/400-50	25	6,5	15,8	0,4 kW	4
HELIX FIRST V403-5/16/E/S/400-50	25	6,5	23,5	0,4 kW	4
HELIX FIRST V404-5/16/E/S/400-50	—	6,5	31,5	0,6 kW	4
HELIX FIRST V405-5/16/E/S/400-50	25	6,5	39,5	0,8 kW	4
HELIX FIRST V406-5/16/E/S/400-50	25	6,5	47,1	0,8 kW	4
HELIX FIRST V407-5/16/E/S/400-50	25	6,5	55,4	1,1 kW	4
HELIX FIRST V408-5/16/E/S/400-50	25	6,5	63,1	1,1 kW	2
HELIX FIRST V409-5/16/E/S/400-50	25	6,5	70,7	1,1 kW	2
HELIX FIRST V410-5/16/E/S/400-50	25	6,5	79,4	1,5 kW	2
HELIX FIRST V411-5/16/E/S/400-50	25	6,5	87,1	1,5 kW	2
HELIX FIRST V412-5/16/E/S/400-50	25	6,5	94,8	1,5 kW	2
HELIX FIRST V413-5/16/E/S/400-50	25	6,5	103,1	2,2 kW	2
HELIX FIRST V414-5/16/E/S/400-50	25	6,5	110,8	2,2 kW	2
HELIX FIRST V416-5/16/E/S/400-50	25	6,5	126,3	2,2 kW	2
HELIX FIRST V418-5/25/E/KS/400-50	25	6,5	141,7	2,2 kW	1
HELIX FIRST V420-5/25/E/KS/400-50	25	6,5	159,1	3 kW	1
HELIX FIRST V422-5/25/E/KS/400-50	25	6,5	174,6	3 kW	1
HELIX FIRST V424-5/25/E/KS/400-50	25	6,5	190	3 kW	1
HELIX FIRST V426-5/25/E/KS/400-50	25	6,5	208,2	4 kW	1
HELIX FIRST V429-5/30/E/KS/400-50	25	6,5	231,7	4 kW	1
HELIX FIRST V431-5/30/E/KS/400-50	25	6,5	247,4	4 kW	1
HELIX FIRST V601-5/16/E/S/400-50	32	10	8,3	0,4 kW	2
HELIX FIRST V602-5/16/E/S/400-50	32	10	17,1	0,6 kW	2
HELIX FIRST V603-5/16/E/S/400-50	32	10	25,6	0,6 kW	2
HELIX FIRST V604-5/16/E/S/400-50	32	10	34,2	0,8 kW	2
HELIX FIRST V605-5/16/E/S/400-50	32	10	43,2	1,1 kW	2
HELIX FIRST V606-5/16/E/S/400-50	32	10	51,6	1,1 kW	2
HELIX FIRST V607-5/16/E/S/400-50	32	10	60,9	1,5 kW	2
HELIX FIRST V608-5/16/E/S/400-50	32	10	69,4	1,5 kW	2
HELIX FIRST V609-5/16/E/S/400-50	32	10	78,4	2,2 kW	2
HELIX FIRST V610-5/16/E/S/400-50	32	10	87	2,2 kW	2
HELIX FIRST V611-5/16/E/S/400-50	32	10	95,4	2,2 kW	2
HELIX FIRST V612-5/16/E/S/400-50	32	10	105,4	3 kW	2
HELIX FIRST V613-5/16/E/S/400-50	32	10	113,9	3 kW	2
HELIX FIRST V614-5/16/E/S/400-50	32	10	122,5	3 kW	2
HELIX FIRST V615-5/25/E/KS/400-50	32	10	131	3 kW	1
HELIX FIRST V616-5/25/E/KS/400-50	32	10	141,6	4 kW	1
HELIX FIRST V618-5/25/E/KS/400-50	32	10	158,9	4 kW	1
HELIX FIRST V620-5/25/E/KS/400-50	32	10	176,2	4 kW	1
HELIX FIRST V621-5/25/E/KS/400-50	32	10	186,6	5,5 kW	1
HELIX FIRST V623-5/25/E/KS/400-50	32	10	204	5,5 kW	1
HELIX FIRST V625-5/30/E/KS/400-50	32	10	221,4	5,5 kW	1
HELIX FIRST V628-5/30/E/KS/400-50	32	10	247,4	5,5 kW	1
HELIX FIRST V630-5/30/E/KS/400-50	32	10	265,9	7,5 kW	1
HELIX FIRST V633-5/30/E/KS/400-50	32	10	291,8	7,5 kW	1
HELIX FIRST V1001-5/16/E/S/400-50	40	15,4	10,5	0,6 kW	2
HELIX FIRST V1003-5/16/E/S/400-50	40	15,4	31,5	1,1 kW	2
HELIX FIRST V1004-5/16/E/S/400-50	40	15,4	42,4	1,5 kW	2
HELIX FIRST V1005-5/16/E/S/400-50	40	15,4	52,5	2,2 kW	2
HELIX FIRST V1006-5/16/E/S/400-50	40	15,4	62,8	2,2 kW	2
HELIX FIRST V1007-5/16/E/S/400-50	40	15,4	73,4	3 kW	2
HELIX FIRST V1008-5/16/E/S/400-50	40	15,4	83,7	3 kW	2
HELIX FIRST V1009-5/16/E/S/400-50	40	15,4	94,8	4 kW	2
HELIX FIRST V1010-5/16/E/S/400-50	40	15,4	105,1	4 kW	2
HELIX FIRST V1011-5/16/E/S/400-50	40	15,4	115,4	4 kW	2
HELIX FIRST V1012-5/16/E/S/400-50	40	15,4	126,1	5,5 kW	2
