WiloWilo-CronoLine-IL-E

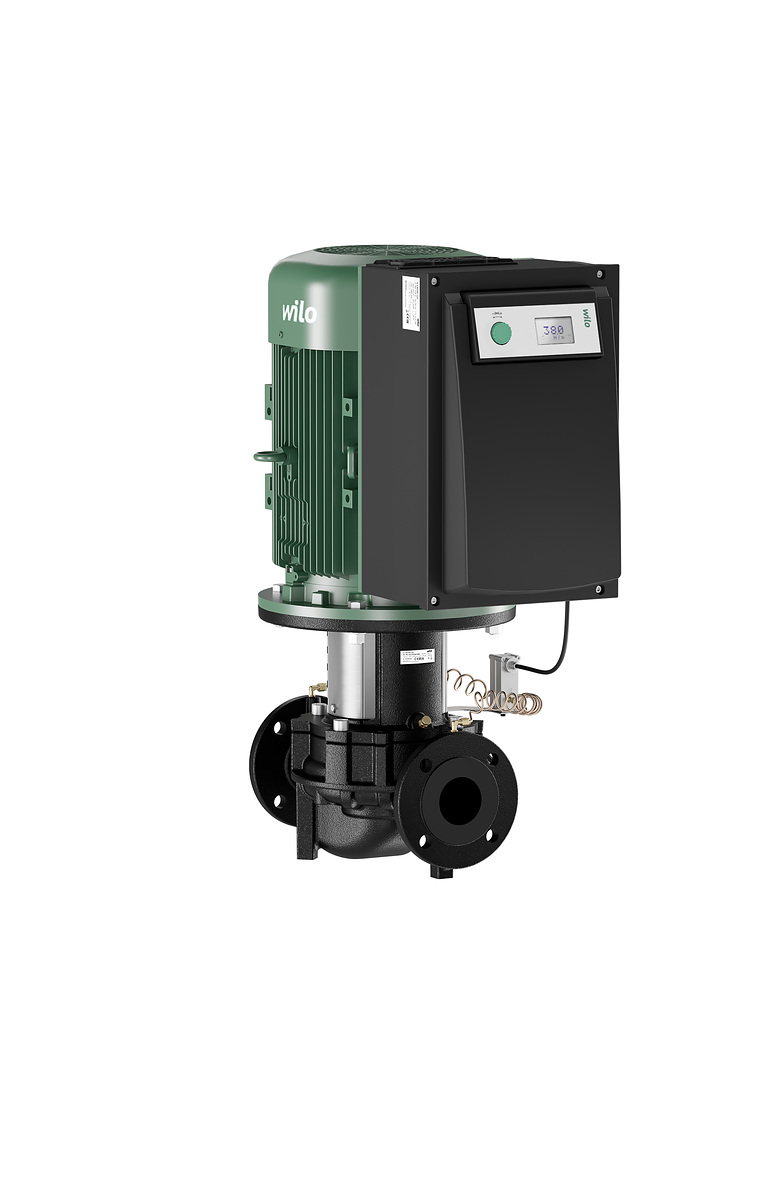

Pompe centrifuge Wilo-CronoLine IL-E 50/190-11/2-S1
Réf.2221347
Réponse sous 24 h ouvréesDébit max
79,6 m³/h
HMT max
58,23 m
Pièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Pompe centrifuge Wilo-CronoLine IL-E 50/190-11/2-S1, conception en ligne avec brides DN50 alignées et bride PN16. Moteur triphasé 11 kW IE4, vitesse max 2980 tr/min, adapté aux fluides de -20 °C à +140 °C.
Avantages
- - Convertisseur de fréquence intégré pour régulation Δp-c ou Δp-v.
- - Écran de pompe avec affichage des valeurs réelles et défauts.
- - Interface infrarouge et modules IF pour gestion technique centralisée.
- - Corps en fonte grise avec revêtement cataphorèse pour durabilité.
- - Garniture mécanique S1 recommandée pour mélanges eau/glycol.
Applications
- - Systèmes de chauffage et climatisation (HVAC).
- - Circulation d'eau de refroidissement et eau froide.
- - Réseaux d'eau de chauffage selon VDI 2035.
- - Installation en ligne ou sur socle avec régulation électronique.
- - Pilotage de pompes doubles avec permutation intégrée.
Spécifications techniques
L63
32
L125
47,2
L250
52,9
L500
60,2
Roue
Fonte grise
Arbre
Acier inoxydable
L1000
66,4
L2000
63,3
L4000
67,7
Voir toutes les spécifications (63)Réduire
L8000
74,1
MP :
Multi Pump, interface pour le pilotage de pompes doubles
PE :
Borne du conducteur de protection
AUX :
Permutation externe des pompes (uniquement en mode double pompe). Un contact sec externe permet de réaliser une permutation des pompes (24 V CC/10 mA)
DDG :
Raccord pour le capteur de pression différentielle
In2 :
Entrée valeur de consigne 0-10 V/0-20 mA ; 2-10 V/4-20 mA
Clé IR
Clé IR
SBM :*
Report de marche centralisé à contact sec (inverseur selon VDI 3814)
SSM :*
Report de défauts centralisé à contact sec (inverseur selon VDI 3814)
Lanterne
5.1301/EN-GJL-250, revêtement cataphorèse (KTL)
Hauteur H
681 mm
Immunité
EN 61800-3
Largeur W
429 mm
Option :
modules IF pour connexion sur la gestion technique centralisée
Émission
EN 61800-3
Entraxe L0
440 mm
GND (2) :
Raccord de masse pour In1 et In2
In1 (1) :
Entrée valeur réelle 0-10 V/0-20 mA ; 2-10 V/4-20 mA
Longueur L
847 mm
Ext. off :
Entrée de commande « Priorité Off »Un contact sec externe permet d'activer ou de désactiver la pompe (24 V CC/10 mA).
Poids net m
176 kg
Poids brut m
225 kg
+ 24 V (3) :
Sortie en tension continue pour un consommateur/capteur externe. Charge max. 60 mA
L1, L2, L3 :
Alimentation réseau : 3~440 V ±10 %, 50/60 Hz ; 3~400 V ±10 %, 50/60 Hz ; 3~380 V -5 %/+10 %, 50/60 Hz
Corps de pompe
5.1301/EN-GJL-250, revêtement cataphorèse (KTL)
Huile thermique
Version spéciale moyennant supplément
Nombre de pôles
2
Protection moteur
PTC integré
Classe d'isolation
F
Vitesse max. n max
2980 1/min
Courant nominal I N
17,8 A
Alimentation réseau
3~400 V, 50/60 Hz
Interrupteurs DIP :
1 : commutation entre le mode de fonctionnement (O) et le mode service (S)2 : menu pour activer/désactiver le verrouillage d'accès
Note de dimensionnement
16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
Bride côté aspiration DNs
DN 50
Classe de protection moteur
IP55
Puissance absorbée P 1 max
11500 W
Bride côté refoulement DNd
DN 50
Pression de service maximale PN
16 bar
Classe d’efficacité du moteur
IE4
Min. température ambiante T min
0 °C
Puissance nominale du moteur P 2
11 kW
Température ambiante max. T max
40 °C
Eau de chauffage (selon VDI 2035)
oui
Eau de refroidissement/eau froide
oui
Garniture d'étanchéité d'arbre
Q1Q1X4GG
Indice de rendement minimal (MEI)
≥0,4
Température du fluide max. T max
140 °C
Température du fluide min. T min
-20 °C
Modules IF de pompes à moteur ventilé
Module IF LON
Fréquence médiane de la bande d'octaves en Hz
Niveau en dB(A), réf. 1pW
Niveau de pression des bruits aériens (total) L p
76 db(A)
Niveau de puissance des bruits aériens (total) L w
90 db(A)
Mélange eau-glycol (à 20-40 % vol. glycol et température du fluide ≤ 40 °C)
oui
Vérifier votre point de fonctionnement
Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).
Tailles de la gamme Wilo-CronoLine-IL-E
43 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.
| Modèle | DN | Débit max (m³/h) | HMT max (m) | Puissance | Références |
|---|---|---|---|---|---|
| IL-E40/210-11/2 | 40 | 62,2 | 66,8 | 11 kW | 8 |
| Pompe centrifuge Wilo-CronoLine IL-E 50/190-11/2-S1 | 50 | 79,6 | 58,2 | 11 kW | 8 |
| IL-E50/230-18,5/2 | 50 | 83,3 | 81,7 | 18,5 kW | 8 |
| IL-E50/240-22/2 | 50 | 85,3 | 91,8 | 22 kW | 8 |
| IL-E50/200-15/2 | 50 | 87,8 | 68 | 15 kW | 8 |
| IL-E65/230-22/2 | 65 | 113,2 | 77,2 | 22 kW | 8 |
| IL-E65/180-15/2 | 65 | 125,7 | 56,5 | 15 kW | 8 |
| IL-E65/150-11/2 | 65 | 128,6 | 47,3 | 11 kW | 8 |
| IL-E65/190-18,5/2 | 65 | 137,9 | 64,2 | 18,5 kW | 8 |
| IL-E65/200-22/2 | 65 | 140,9 | 70,2 | 22 kW | 8 |
| IL-E65/160-15/2 | 65 | 141,6 | 54 | 15 kW | 8 |
| IL-E80/305-11/4 | 80 | 152,4 | 34,9 | 11 kW | 4 |
| IL-E80/315-15/4 | 80 | 163,1 | 41,2 | 15 kW | 4 |
| IL-E80/130-11/2 | 80 | 180,1 | 41 | 11 kW | 8 |
| IL-E80/140-15/2 | 80 | 185,7 | 45,2 | 15 kW | 6 |
| IL-E80/160-22/2 | 80 | 191,5 | 51,5 | 22 kW | 4 |
| IL-E80/150-18,5/2 | 80 | 191,9 | 50,4 | 18,5 kW | 4 |
| IL-E80/170-22/2 | 80 | 196,1 | 62,4 | 22 kW | 4 |
| IL-E100/250-11/4 | 100 | 201,6 | 28,5 | 11 kW | 4 |
| IL-E100/295-15/4 | 100 | 233,1 | 35,7 | 15 kW | 4 |
| IL-E125/240-11/4 | 125 | 235,1 | 24,5 | 11 kW | 4 |
| IL-E125/250-15/4 | 125 | 245,4 | 29,1 | 15 kW | 4 |
| IL-E100/305-18,5/4 | 100 | 249,2 | 39,2 | 18,5 kW | 4 |
| IL-E100/120-11/2 | 100 | 258,1 | 25,4 | 11 kW | 4 |
| IL-E100/315-22/4 | 100 | 266,5 | 44 | 22 kW | 4 |
| IL-E100/165-22/2 | 100 | 267,8 | 46,6 | 22 kW | 4 |
| IL-E125/295-18,5/4 | 125 | 285,5 | 32 | 18,5 kW | 4 |
| IL-E100/130-15/2 | 100 | 293,5 | 32,3 | 15 kW | 4 |
| IL-E125/305-22/4 | 125 | 302,6 | 35,7 | 22 kW | 4 |
| IL-E100/140-18,5/2 | 100 | 309,8 | 37,3 | 18,5 kW | 4 |
| IL-E100/150-22/2 | 100 | 332,9 | 41,1 | 22 kW | 4 |
| IL-E150/230-15/4 | 150 | 359,3 | 23,2 | 15 kW | 4 |
| IL-E125/140-18,5/2 | 125 | 383,1 | 32 | 18,5 kW | 4 |
| IL-E125/130-15/2 | 125 | 383,4 | 28,5 | 15 kW | 4 |
| IL-E150/190-11/4 | 150 | 402,6 | 16,8 | 11 kW | 4 |
| IL-E150/240-18,5/4 | 150 | 405 | 25,5 | 18,5 kW | 4 |
| IL-E125/150-22/2 | 125 | 421,8 | 37,7 | 22 kW | 4 |
| IL-E150/200-15/4 | 150 | 450 | 18,8 | 15 kW | 4 |
| IL-E150/250-22/4 | 150 | 478 | 27,8 | 22 kW | 4 |
| IL-E200/190-11/4 | 200 | 517,5 | 12,8 | 11 kW | 4 |
| IL-E200/200-15/4 | 200 | 549,4 | 15,5 | 15 kW | 4 |
| IL-E200/230-18,5/4 | 200 | 603,3 | 22,5 | 18,5 kW | 4 |
| IL-E200/240-22/4 | 200 | 627 | 24,5 | 22 kW | 4 |
