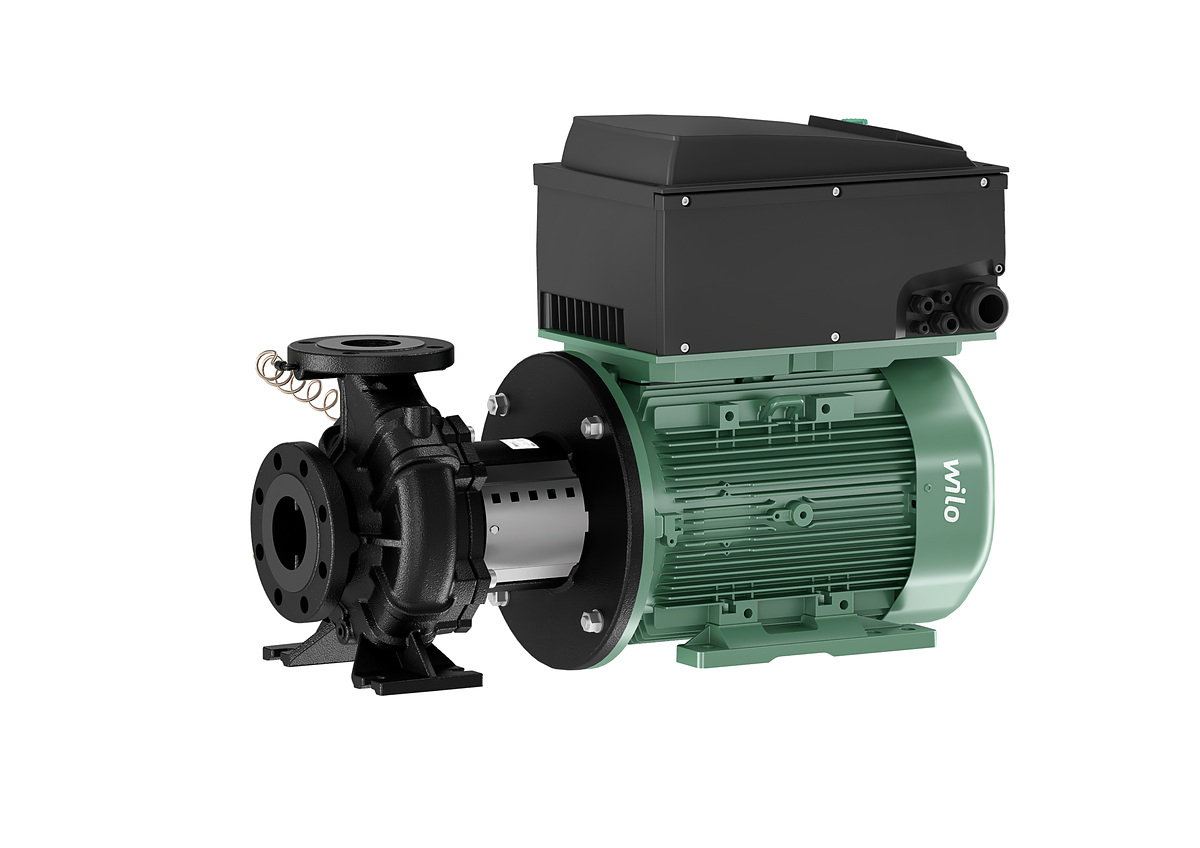

Pompe centrifuge monocellulaire Wilo-CronoBloc-BL-E32/150-4/2-R1

WiloWilo-CronoBloc-BL-E

Pompe centrifuge monocellulaire Wilo-CronoBloc-BL-E32/150-4/2-R1

Réf.2222280

Réponse sous 24 h ouvrées

Débit max

43,58 m³/h

HMT max

36,37 m

Devis01 34 40 13 30

Faire réparer ce modèle Pièces détachées

Pièces d'origine garantiesRéponse sous 24 h ouvrées

Description

Pompe centrifuge monocellulaire Wilo-CronoBloc-BL-E32/150-4/2-R1, construction monobloc silencieuse avec convertisseur de fréquence intégré. Conçue pour le pompage d'eau de chauffage, d'eau froide et de mélanges eau-glycol, elle assure une régulation électronique précise.

Avantages

- Construction monobloc rigide garantissant une operation silencieuse et sans vibration.
- Moteur triphasé IE4 à convertisseur de fréquence pour une régulation de vitesse optimale.
- Garniture mécanique bidirectionnelle à soufflet, adaptée aux températures jusqu'à +140 °C.
- Écran de commande intégré affichant les valeurs réelles, modes de régulation et états.
- Interfaces multiples (BACnet, Modbus, LON) pour une intégration facile en gestion technique.

Applications

- Systèmes de chauffage central et de climatisation à pression constante ou variable.
- Circulation d'eau froide et de mélanges eau-glycol sans substances abrasives.
- Régulation de pression différentielle (Δp-c/Δp-v) pour optimiser la consommation énergétique.
- Installation sur socle fixe avec bride conforme DIN EN 733 et PN 16.
- Pilotage de pompes doubles avec permutation automatique et verrouillage d'accès.

Spécifications techniques

L63

17,6

L125

32,6

L250

49,5

L500

56,6

Roue

Fonte grise

Arbre

Acier inoxydable

L1000

62,1

L2000

60,2

L4000

55,7

Voir toutes les spécifications (59)

L8000

47,9

MP :

Multi Pump, interface pour le pilotage de pompes doubles

PE :

Borne du conducteur de protection

AUX :

Permutation externe des pompes (uniquement en mode double pompe). Un contact sec externe permet de réaliser une permutation des pompes (24 V CC/10 mA)

DDG :

Raccord pour le capteur de pression différentielle

In2 :

Entrée valeur de consigne 0-10 V/0-20 mA ; 2-10 V/4-20 mA

Clé IR

SBM :*

Report de marche centralisé à contact sec (inverseur selon VDI 3814)

SSM :*

Report de défauts centralisé à contact sec (inverseur selon VDI 3814)

Hauteur H

378 mm

Immunité

EN 61800-3

Largeur W

353 mm

Option :

modules IF pour connexion sur la gestion technique centralisée

Émission

EN 61800-3

GND (2) :

Raccord de masse pour In1 et In2

In1 (1) :

Entrée valeur réelle 0-10 V/0-20 mA ; 2-10 V/4-20 mA

Longueur L

619 mm

Ext. off :

Entrée de commande « Priorité Off »Un contact sec externe permet d'activer ou de désactiver la pompe (24 V CC/10 mA).

Poids net m

75 kg

Poids brut m

97 kg

+ 24 V (3) :

Sortie en tension continue pour un consommateur/capteur externe. Charge max. 60 mA

L1, L2, L3 :

Alimentation réseau : 3~440 V ±10 %, 50/60 Hz ; 3~400 V ±10 %, 50/60 Hz ; 3~380 V -5 %/+10 %, 50/60 Hz

Corps de pompe

5.1301/EN-GJL-250, revêtement cataphorèse (KTL)

Huile thermique

Version spéciale moyennant supplément

Nombre de pôles

Protection moteur

PTC integré

Classe d'isolation

Vitesse max. n max

2920 1/min

Courant nominal I N

11,8 A

Alimentation réseau

3~380 V, 50/60 Hz 3~400 V, 50/60 Hz 3~440 V, 50/60 Hz

Interrupteurs DIP :

1 : commutation entre le mode de fonctionnement (O) et le mode service (S)2 : menu pour activer/désactiver le verrouillage d'accès

Bride côté aspiration DNs

DN 50

Classe de protection moteur

IP55

Puissance absorbée P 1 max

4700 W

Bride côté refoulement DNd

DN 32

Pression de service maximale PN

16 bar

Classe d’efficacité du moteur

IE4

Min. température ambiante T min

0 °C

Puissance nominale du moteur P 2

4 kW

Température ambiante max. T max

40 °C

Eau de chauffage (selon VDI 2035)

oui

Eau de refroidissement/eau froide

oui

Garniture d'étanchéité d'arbre

AQ1EGG

Indice de rendement minimal (MEI)

≥0,4

Température du fluide max. T max

140 °C

Température du fluide min. T min

-20 °C

Modules IF de pompes à moteur ventilé

Module IF LON

Fréquence médiane de la bande d'octaves en Hz

Niveau en dB(A), réf. 1pW

Niveau de pression des bruits aériens (total) L p

65,6 db(A)

Niveau de puissance des bruits aériens (total) L w

80,2 db(A)

Vérifier votre point de fonctionnement

Le débit et la HMT en tête de fiche sont les maxima constructeur. Pour votre point de fonctionnement, nos techniciens sélectionnent la taille, la roue et le moteur adaptés. Vous pouvez aussi utiliser l’outil officiel Wilo-Select (choisir « Français » et le marché « France » à l’ouverture).

Demander une sélection Wilo-Select

Tailles de la gamme Wilo-CronoBloc-BL-E

78 tailles · débit et HMT maximum de chaque taille, données constructeur. Votre modèle est surligné.

Modèle	DN	Débit max (m³/h)	HMT max (m)	Puissance	Références
BL-E32/250.1-11/2	32	37,2	80	11 kW	8
BL-E32/95-1,5/2	32	42	18,2	1,5 kW	8
Pompe centrifuge monocellulaire Wilo-CronoBloc-BL-E32/150-4/2-R1	32	43,6	36,4	4 kW	8
BL-E32/105-2,2/2	32	45	22,5	2,2 kW	8
BL-E32/230-11/2	32	45,8	68,1	11 kW	8
BL-E32/190-5,5/2	32	46,6	45,6	5,5 kW	8
BL-E32/160-5,5/2	32	47,6	41,8	5,5 kW	8
BL-E32/200-7,5/2	32	47,7	55,9	7,5 kW	8
BL-E32/240-15/2	32	50,2	85,3	15 kW	8
BL-E32/115-3/2	32	51,9	28,1	3 kW	8
BL-E40/85-1,5/2	40	53	14,1	1,5 kW	6
BL-E32/250-18,5/2	32	54,4	98,1	18,5 kW	8
BL-E32/125-4/2	32	55,3	29,5	4 kW	8
BL-E40/105-3/2	40	65,7	23	3 kW	4
BL-E40/95-2,2/2	40	66	18,9	2,2 kW	4
BL-E40/115-4/2	40	72,1	27,4	4 kW	4
BL-E40/140-5,5/2	40	74,1	35,2	5,5 kW	4
BL-E40/190-11/2	40	79	58,1	11 kW	4
BL-E40/235-18,5/2	40	81,5	82,1	18,5 kW	4
BL-E40/150-7,5/2	40	82,3	43	7,5 kW	4
BL-E40/245-22/2	40	84,6	92	22 kW	4
BL-E50/250-5,5/4	50	85,8	25	5,5 kW	4
BL-E40/125-5,5/2	40	87,7	31	5,5 kW	4
BL-E40/200-15/2	40	91,3	66,9	15 kW	4
BL-E50/315-11/4	50	94,9	40,4	11 kW	4
BL-E50/95-3/2	50	97,2	18,3	3 kW	4
BL-E50/105-4/2	50	107,3	21,7	4 kW	4
BL-E50/115-5,5/2	50	119,1	26,4	5,5 kW	4
BL-E50/230-22/2	50	124,3	78,3	22 kW	4
BL-E50/155-7,5/2	50	125,4	38,8	7,5 kW	4
BL-E65/245-5,5/4	65	126,1	23,2	5,5 kW	4
BL-E50/125-7,5/2	50	132	30,4	7,5 kW	4
BL-E50/200-22/2	50	132,1	71,3	22 kW	4
BL-E65/305-11/4	65	134,3	34,9	11 kW	4
BL-E65/250-7,5/4	65	135,4	25,6	7,5 kW	4
BL-E50/180-15/2	50	135,4	61,2	15 kW	4
BL-E65/95-4/2	65	142,8	16	4 kW	4
BL-E50/190-18,5/2	50	142,8	67,4	18,5 kW	4
BL-E50/160-11/2	50	147,6	46,3	11 kW	4
BL-E65/315-15/4	65	151	40,9	15 kW	4
BL-E65/105-5,5/2	65	161,4	19,6	5,5 kW	4
BL-E65/140-11/2	65	165,1	38,6	11 kW	4
BL-E65/115-7,5/2	65	179,5	23,6	7,5 kW	4
BL-E65/180-22/2	65	183,6	60,9	22 kW	4
BL-E80/240-7,5/4	80	184,4	22,8	7,5 kW	4
BL-E65/160-18,5/2	65	186,1	48,1	18,5 kW	4
BL-E80/190-5,5/4	80	186,4	18,5	5,5 kW	4
BL-E65/150-15/2	65	189,7	46	15 kW	4
BL-E80/200-7,5/4	80	195,9	19,6	7,5 kW	4
BL-E80/250-11/4	80	206,8	26,9	11 kW	4
BL-E80/120-11/2	80	208,4	26,1	11 kW	4
BL-E80/295-15/4	80	220,7	34,5	15 kW	4
BL-E80/305-18,5/4	80	235,9	39,4	18,5 kW	4
BL-E80/130-15/2	80	236,2	32,1	15 kW	4
BL-E80/315-22/4	80	250	43,9	22 kW	4
BL-E80/140-18,5/2	80	251	37,5	18,5 kW	4
BL-E100/190-5,5/4	100	254,7	14,4	5,5 kW	4
BL-E80/150-22/2	80	272	41,6	22 kW	4
BL-E80/170-22/2	80	281,8	51,9	22 kW	4
BL-E100/200-7,5/4	100	284,9	16,9	7,5 kW	4
BL-E100/240-11/4	100	296,7	24,6	11 kW	4
BL-E100/295-18,5/4	100	336,5	31,1	18,5 kW	4
BL-E100/250-15/4	100	340,5	29,7	15 kW	4
BL-E125/170-5,5/4	125	342	10,3	5,5 kW	4
BL-E100/305-22/4	100	363,4	35,2	22 kW	4
BL-E100/130-15/2	100	387,1	26,9	15 kW	4
BL-E125/180-7,5/4	125	391	12,8	7,5 kW	4
BL-E100/150-22/2	100	410,2	36	22 kW	4
BL-E100/140-18,5/2	100	416,8	32,1	18,5 kW	4
BL-E125/190-11/4	125	460,5	16,4	11 kW	4
BL-E125/230-15/4	125	461,1	22,8	15 kW	4
BL-E150/180-7,5/4	150	467,1	10,8	7,5 kW	4
BL-E125/240-18,5/4	125	494,2	25,5	18,5 kW	4
BL-E125/250-22/4	125	532,5	27,9	22 kW	4
BL-E150/190-11/4	150	543,7	13,7	11 kW	4
BL-E150/200-15/4	150	607,3	16,5	15 kW	4
BL-E150/230-18,5/4	150	626,4	20,1	18,5 kW	4
BL-E150/240-22/4	150	672,2	22,9	22 kW	4
