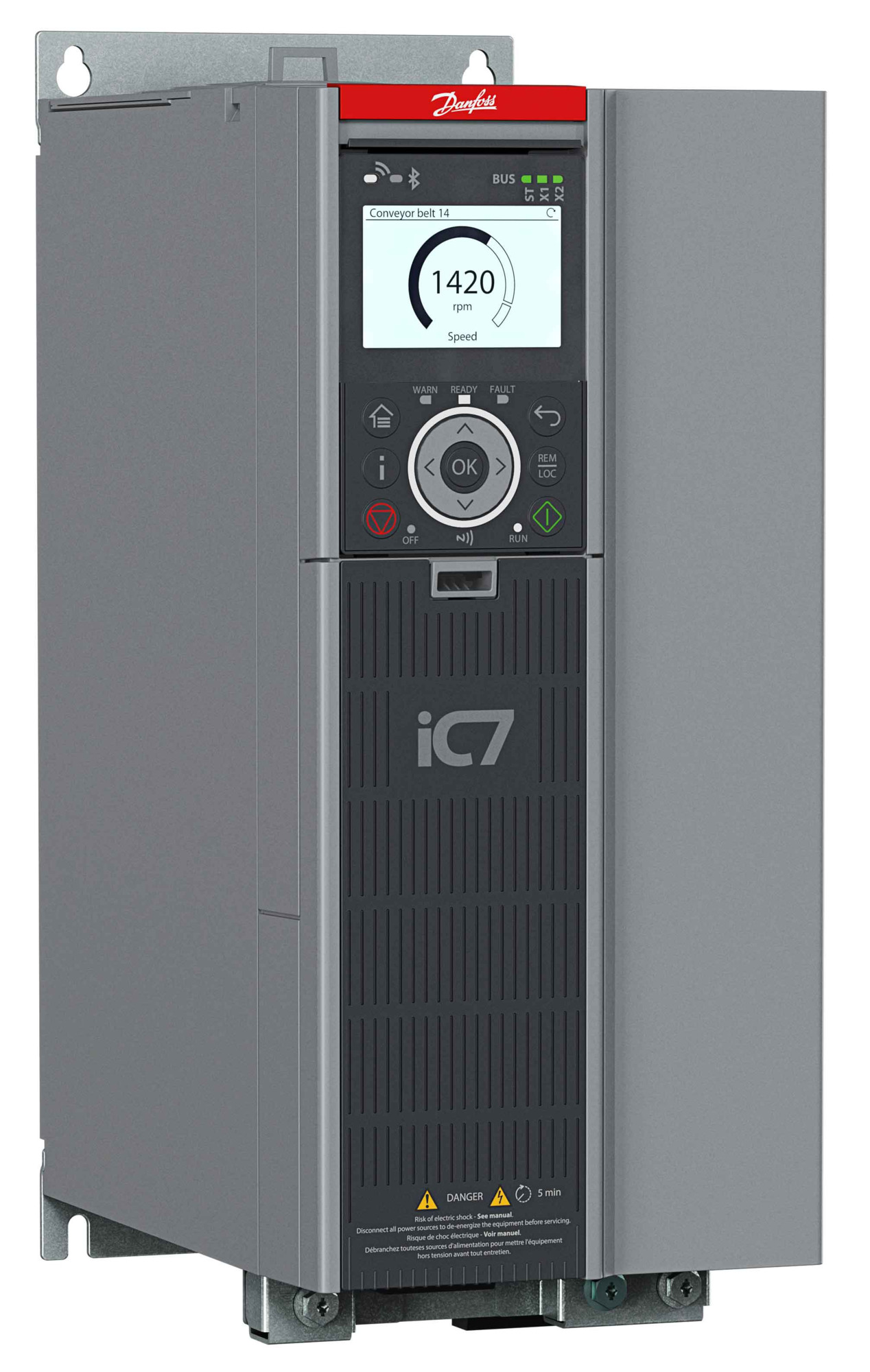

Variateur de fréquence Danfoss iC7-Automation (132X4484)
Réf.132X4484
Réponse sous 24 h ouvréesPièces d'origine garantiesRéponse sous 24 h ouvrées
Description
Le variateur de fréquence iC7-Automation est conçu pour un large éventail d'applications d'automatisation exigeantes. Avec un contrôle précis du moteur même en boucle ouverte, le variateur offre des performances d'arbre uniques et une sécurité de l'IoT industriel intégrée. Ce variateur compact peut être configuré pour répondre aux besoins spécifiques de votre application et de la configuration de votre système. Il couvre une gamme de puissance de 0,37-710 kW à 380-500 V AC, et est disponible avec les degrés de protections IP20/Open Type et supérieures.
Avantages
Dimensionnement puissance 1,5kW/2HP : couverture des besoins moyens
Tension réseau 380-500V CA : alimentation industrielle standard
Applications
Optimisation énergétique des process : machines textilescompresseurssystèmes de climatisation industrielle
Spécifications techniques
CB-type
Control Board Int. A5 ENET
ECCN EU
Y901
ECCN US
3A999.a
Brochure
Anglais
Bornes CC
Oui
Fournisseur
Fourn. impossible à déterminer
E/S standard
Aucun
Help Counter
1
Catégorie CEM
Catégories C1 et C2
Voir toutes les spécifications (94)Réduire
Code modèle 01
IC7-60FA3N05-04A0E20F1
Code modèle 02
+ACBC
Code modèle 03
+ALDC+BAMT
Code modèle 04
+BEF1
Code modèle 05
+DAAU
Courant nominal
4,0 A
Tension réseau
380-500V CA
Type de produit
3~
Code type partie 1
7FC-AUFA3N05-04A0E20F1
Code type partie 2
-000086766
Groupe de produits
iC7-60
Série de produits
iC7-Automation
Ensemble de langues
International
Guide d'application
Anglais
Guide de sécurité
Français
ID logiciel produit
Dernière version publiée
Panneau de commande
Blind Panel OPX00
Tension d’entrée
3x380-500V
Vendeur par Défaut
ERR01
Classe de protection
IP20 / OPEN TYPE
Field bus technology
X
Fréquence de sortie
0-590Hz
Guide d’utilisation
Français
Product View (Switch)
International (standard)
Type of Control Board
A5E
Carte de l’interface
Lecteur carte micro-SD & RTC
Catalogue des produits
AUCUNE VUE
Catégorie de produits
Var. fréq., refroid. air
Fréquence d’entrée
50/60Hz
Guide d’installation
Français
Interface de comm., X0
Port Ethernet, sans protocole
Documentation technique
Guide d’installation
Désignation du châssis
FA02a
Emplacement d’option A
Aucun
Emplacement d’option B
Aucun, non évolutif
Emplacement d’option C
Aucun
Emplacement d’option D
Aucun
Emplacement d’option E
Aucun
Guide de dimensionnement
Français
High Speed Drive Warning
Not Applicable
Sécurité fonctionnelle
STO, non évolutif
Dimensionnement puissance
1,5kW/2HP
Hauteur unité principale
270 mm / 10.6 in
Largeur unité principale
90 mm / 3.5 in
Maximum Power Loss LO [W]
67
Ambient temp HO (1/10 min)
45°C/113°F
Ambient temp HO2 (1/5 min)
45°C/113°F
Ambient temp LO (1/10 min)
45°C/113°F
Calculated Net Weight [kg]
3.56
Input curent HO2 (1/5 min)
2.6/2.3A
Courant continu IH (1/5min)
3.4/3.0A
Courant surch. IH (1/10min)
6.4/5.4A
Double utilisation activée
Non
ID package personnalisation
Pas de personnalisation
Input current HO (1/10 min)
3.5/3.1A
Input current LO (1/10 min)
3.5/3.1A
Calculated Gross Weight [kg]
4.78
Courant continu IH (1/10min)
4.0/3.4A
Courant continu IL (1/10min)
4.0/3.4A
Entrée câble et plaque CEM
Plaque standard
Profondeur unité principale
221 mm / 8.7 in
Protection contre le contact
Aucun
Puiss. moteur type PH (150%)
1.1KW(400V)/1.5HP(460V)
Puiss. moteur type PL (110%)
1.5KW(400V)/2.0HP(460V)
Courant nominal court-circuit
100kA
Temp. ambiante surch. normale
45°C/113°F
Application spécifique client
Aucun
Cert. maritime spéc. produit.
Aucun
Courant de surch. IH (1/5 min)
5.4/4.8A
Courant de surch. IL(1/10 min)
4.4/3.7A
Disp. protect. contre l’hum.
Aucun
Dispositif d’entrée secteur
Aucun
Hâcheur de freinage intégré
Oui
Interface communication, X1/X2
Modbus TCP OS7MT
Protection environnement supp.
Aucun
Caractérist. supp. variateur 1
Aucun
Caractérist. supp. variateur 2
Aucun
Caractérist. supp. variateur 3
Aucun
Caractérist. supp. variateur 4
Aucun
Caractérist. supp. variateur 5
Aucun
Classe rend.–Pertes relatives
IE2 - 2.28%
Filtre de mode commun intégré
Aucun
Panneau d’accès au radiateur
Aucun
Cour. d’entrée surch. normale
3.5/3.1A
Étiquette spécifique au client
Aucun
